ISO7840DWW

产品分类: 隔离器
厂牌: TEXAS INSTRUMENTS
产品描述: 100Mbps 4 SOIC-16 贴片安装
供应商型号: ISO7840DWW
供应商: 国内现货
标准整包数: 100

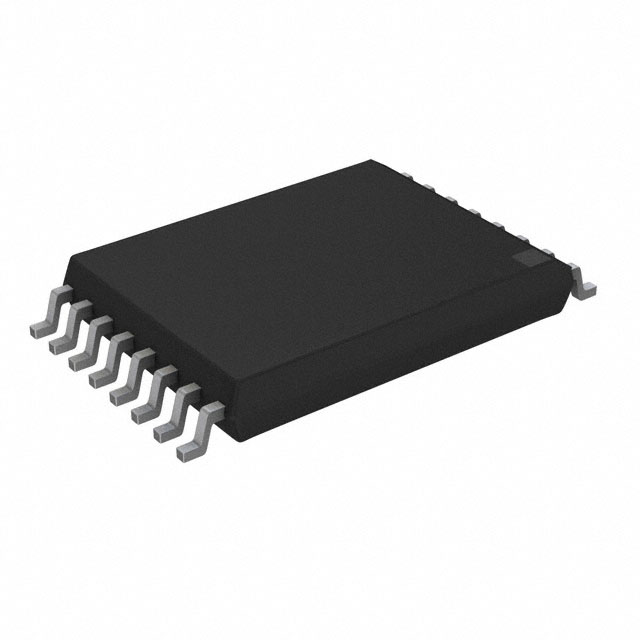

TEXAS INSTRUMENTS 隔离器 ISO7840DWW

ISO7840DWW概述


    产品简介


    ISO7840 和 ISO7840F 是由德州仪器(Texas Instruments)开发的高可靠性数字隔离器,具备8000-VPK强化隔离电压等级。该系列数字隔离器主要用于隔离CMOS或LVCMOS数字输入/输出信号,具有高电磁兼容性(EMC)和低功耗的特点。产品适用于多种工业应用,如工业自动化、电机控制、电源转换、太阳能逆变器、医疗设备以及混合动力电动汽车等。

    技术参数


    - 信号速率:最高可达100 Mbps
    - 宽泛的供电范围:2.25 V 至 5.5 V
    - 电压转换:支持2.25 V至5.5 V的电压水平
    - 工作温度范围:-55°C 至 +125°C
    - 低功耗消耗:典型值为每个通道在1 Mbps下为1.7 mA
    - 传播延迟:在5 V供电时,典型值为11 ns
    - 共模瞬态抗扰度(CMTI):最小值为±100 kV/μs
    - 安全认证:包括DIN V VDE V 0884-10:2006-12、UL 1577、IEC 60950-1 和 IEC 60601-1 等
    - 隔离屏障寿命:超过40年

    产品特点和优势


    ISO7840 和 ISO7840F 在多个方面表现出色,如极高的信号速率和宽泛的供电范围。特别是其出色的共模瞬态抗扰度,使其在高压差信号传输中具有显著优势。此外,通过创新的设计和布局技术,这些隔离器在电磁兼容性和系统级ESD、EFT及浪涌防护方面表现出卓越的能力。产品还具有长寿命的隔离屏障,可满足长期应用的需求。

    应用案例和使用建议


    这些隔离器广泛应用于工业自动化、电机控制等领域。例如,在工业自动化系统中,它们可以有效地防止噪声电流干扰敏感电路。在电机控制应用中,通过隔离输入和输出信号,确保系统的稳定性和可靠性。为了提高系统稳定性,建议在设计时充分考虑输入和输出端的电气特性匹配,同时合理布局以减少外部干扰。

    兼容性和支持


    ISO7840 和 ISO7840F 支持多种供电电压,因此与不同类型的电子设备具有良好的兼容性。德州仪器提供了全面的技术文档和支持服务,包括详细的用户指南和技术资料。此外,用户还可以访问社区资源,获得其他用户的帮助和经验分享。

    常见问题与解决方案


    - 问题1:输入信号丢失时,输出默认状态是什么?
    - 解决方案:在ISO7840型号中,默认输出状态为高电平;在ISO7840F型号中,默认输出状态为低电平。

    - 问题2:如何降低功耗?
    - 解决方案:通过启用引脚(ENx)将输出设置为高阻态(即开启ENx引脚)来实现低功耗模式。

    - 问题3:如何确保长时间运行的稳定性?
    - 解决方案:定期检查电气特性和温度,确保系统在推荐的工作范围内运行。

    总结和推荐


    综上所述,ISO7840 和 ISO7840F 数字隔离器凭借其卓越的性能和广泛的适用性,成为工业和医疗设备领域的理想选择。其优秀的信号速率、高电磁兼容性、以及长寿命的隔离屏障等特性,使得它在众多应用场景中表现出色。对于需要高性能隔离需求的应用场景,强烈推荐使用这款产品。
    以上信息来自德州仪器的技术文档,详细描述了产品的技术和应用细节,有助于用户更好地了解和使用这些高性能隔离器。

ISO7840DWW参数

参数
数据速率 100Mbps
通道数量 4
通用封装 SOIC-16
安装方式 贴片安装
零件状态 在售
包装方式 管装

ISO7840DWW厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

ISO7840DWW数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 隔离器 TEXAS INSTRUMENTS ISO7840DWW ISO7840DWW数据手册

ISO7840DWW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 127.794
200+ ¥ 124.545
300+ ¥ 121.296
库存: 249
起订量: 100 增量: 45
交货地:
最小起订量为:100
合计: ¥ 12779.4
直接购买
