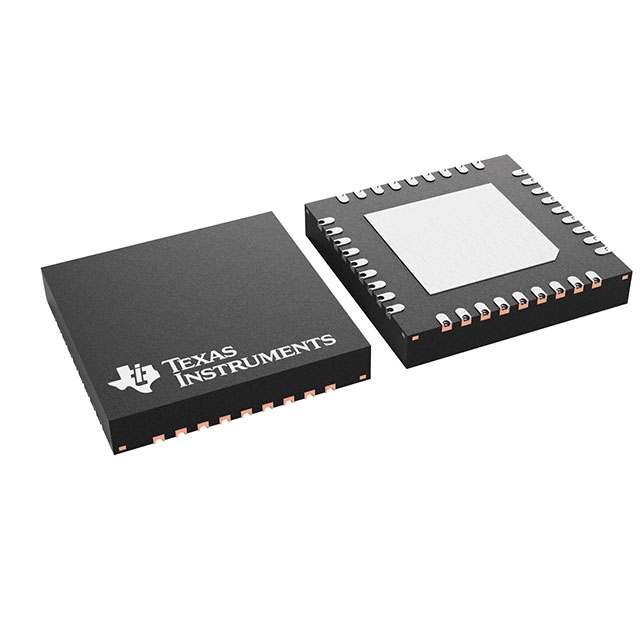

DP83TC814RRHARQ1

产品分类: 以太网芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 1.62V,2.25V,2.97V 1.98V,2.75V,3.63V 100Mbps QFN 贴片安装,黏合安装
供应商型号: DP83TC814RRHARQ1
供应商: 国内现货
标准整包数: 5
TEXAS INSTRUMENTS 以太网芯片 DP83TC814RRHARQ1

DP83TC814RRHARQ1概述

    # DP83TC814x-Q1 100BASE-T1 Automotive Ethernet PHY 技术手册

    1. 产品简介


    DP83TC814x-Q1 是一款符合 IEEE 802.3bw 标准的100BASE-T1 汽车以太网物理层收发器(PHY),专为汽车应用设计。它能够在非屏蔽双绞线电缆上实现数据传输,适用于高级驾驶辅助系统(ADAS)、网关及车身控制、远程信息处理等领域。该设备提供多种 MAC 接口支持,具备强大的诊断工具包,旨在提高可靠性并简化系统集成。

    2. 技术参数


    物理特性
    - 封装类型:VQFN (36-Pin)
    - 尺寸:6.00 mm × 6.00 mm
    电气特性
    - 配置输入/输出电压:3.3 V, 2.5 V, 1.8 V
    - 支持的 MAC 接口:MII, RMII, RGMII, SGMII
    - 可选单独电源轨用于 MAC 接口引脚:3.3 V, 2.5 V, 1.8 V
    - 工作温度范围:-40°C 至 +125°C(符合 AEC-Q100 Grade 1 标准)
    - 静电放电保护:±8-kV HBM ESD
    - 高度集成:具备低通滤波器、信号质量指示、时域反射测量等功能
    - 功耗:低功耗模式下 < 230 mW
    兼容性和环境要求
    - 符合 SAE J2962-3 EMC 标准
    - 通过 Level IV 发射测试
    - 支持 100BASE-T1 以太网标准

    3. 产品特点和优势


    - 高可靠性:具备强大的诊断工具,如信号质量指示、时间域反射测量等。
    - 灵活性:支持多种 MAC 接口,能够灵活适配不同的系统需求。
    - 低功耗:在低功耗模式下的功耗低于 230 mW,适用于节能需求的应用。
    - 兼容性强:与现有系统兼容,便于替换和升级。

    4. 应用案例和使用建议


    应用案例
    - 高级驾驶辅助系统(ADAS):实时监控车辆周围环境,确保驾驶安全。
    - 网关及车身控制:实现车辆内部各模块间的高效通信。
    - 远程信息处理:提供车辆远程监控和管理功能。
    使用建议
    - 电源管理:为确保稳定运行,建议使用符合推荐值的去耦电容器和磁珠。
    - 热管理:由于工作温度范围宽广,建议采取有效的散热措施。
    - 信号完整性:考虑使用屏蔽线缆以提高信号传输质量,尤其是在高速数据传输时。

    5. 兼容性和支持


    - 兼容性:与现有的 1000BASE-T1 设备(如 DP83TG720)以及 100BASE-T1 设备(如 DP83TC811)具有良好的兼容性。
    - 支持资源:厂商提供详尽的技术文档和支持服务,包括配置指南、故障排查手册等。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常启动 | 确认复位信号持续时间为 1 微秒以上。 |
    | 通信异常 | 检查 MAC 接口连接,确保正确的时钟频率和信号电平。 |
    | 功耗过高 | 调整设备进入低功耗模式,确认所有不必要的功能已关闭。 |

    7. 总结和推荐


    DP83TC814x-Q1 是一款专为汽车应用设计的高性能 100BASE-T1 以太网物理层收发器。其高度的可靠性和广泛的接口支持使其成为高级驾驶辅助系统和其他汽车应用的理想选择。虽然价格较高,但其卓越的性能和全面的功能使得它成为同类产品中的佼佼者。综上所述,强烈推荐在高端汽车电子产品开发中使用 DP83TC814x-Q1。

DP83TC814RRHARQ1参数

参数
数据速率 100Mbps
收发器数量 -
最大工作供电电压 1.98V,2.75V,3.63V
最小工作供电电压 1.62V,2.25V,2.97V
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
