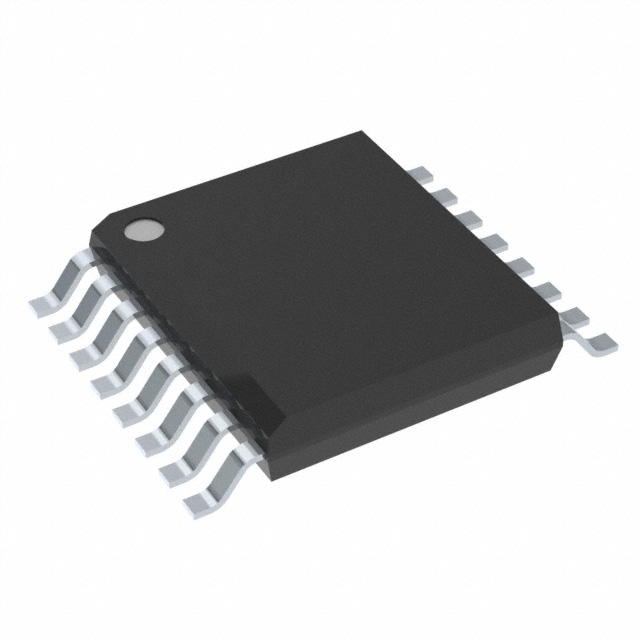

ISO7763FDBQ

产品分类: 隔离器
厂牌: TEXAS INSTRUMENTS
产品描述: 100 6 SSOP-16 贴片安装
供应商型号: ISO7763FDBQ
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 隔离器 ISO7763FDBQ

ISO7763FDBQ概述

    ISO776x 高速、强EMC、强化六通道数字隔离器

    1. 产品简介


    ISO776x系列是德州仪器(Texas Instruments)开发的高可靠性六通道数字隔离器,适用于需要高速通信和强大电磁兼容性的应用场景。这些隔离器利用双层二氧化硅(SiO₂)绝缘屏障技术,提供了出色的抗干扰能力,并通过多种认证确保安全可靠的应用环境。它们广泛应用于工业自动化、电机控制、电源系统、太阳能逆变器及医疗设备等领域。

    2. 技术参数


    以下为ISO776x系列产品的主要技术规格:
    | 参数类别 | 规格值 |

    | 数据速率 | 100 Mbps |
    | 隔离电压等级 | >30年预期寿命 |
    | 最大隔离电压 | 5000 VRMS (DW) / 3000 VRMS (DBQ) |
    | 冲击耐受能力 | ±12.8 kV |
    | 共模瞬态抗扰度(CMTI)| ±100 kV/μs |
    | 工作电压范围 | 2.25 V 至 5.5 V |
    | 温度范围 | -55°C 至 +125°C |
    | 低功耗 | 每通道典型值:1.4 mA @ 1 Mbps |
    | 传播延迟 | 11 ns @ 5 V |
    | 包装选项 | 宽体SOIC-16 和 SSOP-16 |

    3. 产品特点和优势


    - 高可靠性:具备超过30年的使用寿命,最大隔离电压达到5000 VRMS,可承受高达±12.8 kV的冲击。
    - 低功耗设计:每通道功耗低至1.4 mA @ 1 Mbps,非常适合电池供电系统。
    - 卓越的电磁兼容性:符合IEC标准,通过了±8 kV接触放电保护测试。
    - 灵活性:支持多种配置,可定制通道方向,同时提供默认输出高或低的功能选项。
    - 汽车级认证:ISO776x-Q1版本已通过AEC-Q100认证,满足汽车行业要求。
    - 安全认证:获得国际安全认证机构如UL、CSA、TUV和CQC的认可。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化:用于工业控制器中的信号隔离,减少接地回路引起的噪声干扰。
    - 太阳能逆变器:隔离主控板与功率电路之间的数字信号,提高系统稳定性。
    - 医疗设备:实现患者安全所需的双重绝缘,防止漏电流对人体造成危害。
    使用建议:
    - 在选择时需考虑实际供电电压(2.25 V 至 5.5 V),确保匹配负载需求。
    - 确保PCB布局遵循隔离距离和爬电距离的要求,以维持规定的绝缘性能。
    - 当连接到高频率信号时,需注意阻抗匹配和滤波处理,避免引入额外噪声。

    5. 兼容性和支持


    ISO776x系列与其他常见的数字隔离器兼容,适合与主流微控制器或FPGA协同工作。此外,德州仪器提供详尽的技术文档、应用指南和支持服务,用户可通过官方社区获取进一步的帮助。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出信号不稳定 | 检查电源电压是否符合推荐范围 |
    | 隔离效果不佳 | 调整PCB布局,确保足够爬电距离 |
    | 设备过热 | 增加散热措施或降低工作负荷 |

    7. 总结和推荐


    ISO776x系列数字隔离器凭借其优异的性能指标、丰富的功能特性和广泛的应用场景,在多个行业中表现出色。无论是工业自动化还是汽车电子,它都能提供高效、可靠的信号隔离解决方案。因此,我们强烈推荐将此产品用于对高精度、高稳定性的信号传输有严格要求的设计项目中。

ISO7763FDBQ参数

参数
数据速率 100
通道数量 6
5mm(Max)
4mm(Max)
1.75mm(Max)
通用封装 SSOP-16
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 管装

ISO7763FDBQ厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

ISO7763FDBQ数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 隔离器 TEXAS INSTRUMENTS ISO7763FDBQ ISO7763FDBQ数据手册

ISO7763FDBQ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 20.7562
2000+ ¥ 20.2285
3000+ ¥ 19.7008
库存: 1000
起订量: 1000 增量: 75
交货地:
最小起订量为:1000
合计: ¥ 20756.2
直接购买
加入购物车
