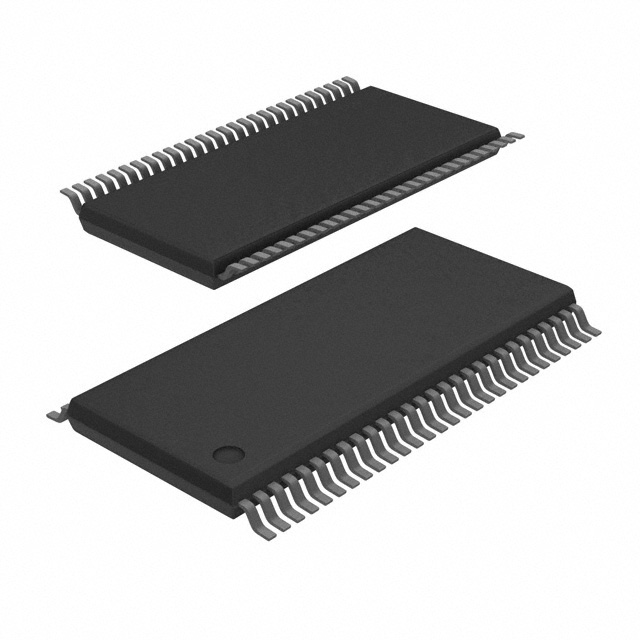

DS90CR287MTD/NOPB

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述: LVDS Transmitter 2380Mbps 0.45V 56-Pin TSSOP Tube
供应商型号: DS90CR287MTD/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 其他接口芯片 DS90CR287MTD/NOPB

DS90CR287MTD/NOPB概述


    产品简介


    DS90CR287/DS90CR288A 是一款用于高速数据传输的电子元器件,主要由一个LVCMOS/LVTTL数据转换为四路低电压差分信号(LVDS)的数据流发射器(DS90CR287)和一个将四路LVDS数据流恢复为LVCMOS/LVTTL数据的接收器(DS90CR288A)组成。它们适用于多种应用领域,如工业控制、视频传输系统、计算机网络等领域,能够有效解决宽频高速TTL接口的EMI(电磁干扰)和电缆尺寸问题。

    技术参数


    - 工作频率:20到85 MHz
    - 传输速率:最高可达2.38 Gbps(约297.5 MB/s)
    - 差分输出电压(VOD):250到450 mV
    - 数据格式:支持TIA/EIA-644 LVDS标准
    - 供电电压:3.3V
    - 输入/输出范围:-0.3V至(VCC + 0.3V)
    - 工作温度:-10°C 至 +70°C
    - 封装类型:56脚薄型小外形(TSSOP)

    产品特点和优势


    - 高速传输:支持高达85 MHz的时钟频率,传输速率最高可达2.38 Gbps。
    - 低功耗:采用低电压差分信号技术,具有优异的能耗表现。
    - 高可靠性:内置电源管理和错误检测机制,确保稳定可靠的运行。
    - 紧凑设计:采用小型化封装设计,便于安装于狭小空间内。
    - 兼容性强:与现有5V系统兼容,升级至3.3V系统只需简单更改供电电压即可。

    应用案例和使用建议


    应用案例
    DS90CR287/DS90CR288A 适用于多种需要高速数据传输的应用场景,如图像处理系统中的视频传输、自动化控制系统中的数据通信等。例如,在图像处理系统中,这些芯片可用于将高速视频信号转换为适合长距离传输的格式。
    使用建议
    - 电源管理:确保供电电压保持在3.3V,避免过压或欠压导致的损坏。
    - 接地设计:推荐使用双屏蔽的双同轴电缆以减少电磁干扰,并在扁平带状电缆中每对差分信号之间添加地线以提高抗噪性能。
    - 布局优化:合理规划电路板布局,缩短信号线长度,以减少信号失真和延迟。

    兼容性和支持


    - 兼容性:与现有的5V系统兼容,可轻松进行系统升级。
    - 支持:德州仪器(TI)提供详细的技术文档和支持服务,包括软件驱动程序、应用指南和技术支持热线。

    常见问题与解决方案


    - Q: 产品能否支持其他电压?
    - A: 仅支持3.3V供电,不支持其他电压。
    - Q: 如何实现低功耗模式?
    - A: 将PWR DOWN引脚拉低,器件将进入低功耗模式。
    - Q: 系统启动时器件未正常工作怎么办?
    - A: 检查电源连接是否正确,确保所有连接点接地良好,同时检查是否有外部干扰影响。

    总结和推荐


    DS90CR287/DS90CR288A 是一款高效能、高可靠性的高速数据传输解决方案,特别适合应用于需要高速率和长距离传输的场合。其独特的设计理念、强大的性能指标和广泛的适用范围使其成为众多工业应用的理想选择。如果你正在寻找一个既高效又稳定的高速数据传输解决方案,强烈推荐使用此产品。

DS90CR287MTD/NOPB参数

参数
14.1mm(Max)
6.2mm(Max)
1.2mm(Max)
通用封装 TSSOP-56
安装方式 贴片安装
零件状态 在售
包装方式 管装

DS90CR287MTD/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DS90CR287MTD/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他接口芯片 TEXAS INSTRUMENTS DS90CR287MTD/NOPB DS90CR287MTD/NOPB数据手册

DS90CR287MTD/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
