DS15BR401TVSX/NOPB

产品分类: LVDS芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 215mA LVDS 4 4 3V 1ns 3.6V CML,LVDS,LVPECL -0.1V(Min) 100mV(Max) 2Gbps QFP 贴片安装,黏合安装 7mm*7mm*1mm
供应商型号: DS15BR401TVSX/NOPB
供应商: 国内现货
标准整包数: 1000

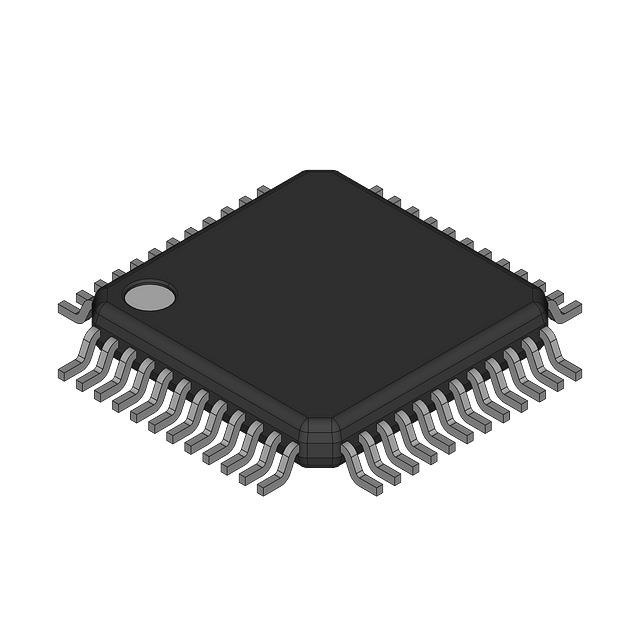

TEXAS INSTRUMENTS LVDS芯片 DS15BR401TVSX/NOPB

DS15BR401TVSX/NOPB概述

    DS15BR400/DS15BR401 4-Channel LVDS Buffer/Repeater with Pre-Emphasis

    1. 产品简介


    产品类型:
    DS15BR400 和 DS15BR401 是四通道低压差分信号(Low Voltage Differential Signaling, LVDS)缓冲器/重发器,具备预加重功能,适用于多种高速数据传输应用。
    主要功能:
    - 数据率高达2 Gbps。
    - 高噪声免疫性,低抖动。
    - 集成预加重功能以减少长距离或损耗介质导致的符号间干扰(Inter-Symbol Interference, ISI)。
    - 兼容LVDS、CML和LVPECL输入输出。
    应用领域:
    - 电缆扩展应用。
    - 信号重复和缓冲。
    - 数字路由器。
    - FPGA或ASIC的接口转换。

    2. 技术参数


    - 数据率: 高达2 Gbps。
    - 抖动: RJ 0.5~1.5 ps, DJ 14~30 ps, TJ 14~31 ps。
    - 噪声容限: 高噪声容限设计。
    - 电源电压: 单电源供电,3.3V ±10%。
    - 工作温度范围: 工业级-40°C到+85°C。
    - 功耗: 578 mW(典型值)。
    - 引脚封装: TQFP-48 或 WQFN-32。
    - ESD保护: 15 kV ESD保护。
    - 输入/输出特性: 100Ω集成终端电阻,预加重功能6 dB。

    3. 产品特点和优势


    - 高可靠性: 内置的ESD保护和宽工作温度范围使产品适合恶劣的工作环境。
    - 易于使用: 单电源供电,简化系统设计。
    - 高噪声容限和低抖动: 提高了信号传输的质量。
    - 集成预加重: 可有效减少长距离传输中的ISI,延长信号传输距离。
    - 多通道设计: 四个独立的通道可以同时处理多个信号。

    4. 应用案例和使用建议


    应用案例:
    - 数字路由器: 在数字路由器中使用DS15BR400/DS15BR401可以增加信号传输距离并提高信号质量。
    - 电缆延长: 当需要通过长电缆传输信号时,使用此芯片可以克服信号衰减的问题。
    使用建议:
    - 确保所有电源引脚都通过低电感路径连接到PCB板上,以减少电源噪声。
    - 使用多个去耦电容器(如0402封装,X7R材料),并将它们靠近VDD引脚放置,以减小电容体感抗。

    5. 兼容性和支持


    - 兼容性: DS15BR400/DS15BR401可与多种标准LVDS、CML和LVPECL接口无缝兼容。
    - 支持: 提供详细的技术文档和应用指南,帮助客户进行快速的开发和部署。

    6. 常见问题与解决方案


    - 问题: 系统启动时电源噪声大,无法正常工作。
    - 解决方案: 检查电源引脚是否通过低电感路径连接到PCB板上,确保所有电源引脚连接稳固。
    - 问题: 输出信号不稳定。
    - 解决方案: 检查去耦电容器的布局和数量,确保有足够的去耦电容来滤除电源噪声。

    7. 总结和推荐


    综上所述,DS15BR400/DS15BR401是一款高性能、多功能的四通道LVDS缓冲器/重发器,适用于高速数据传输和信号增强场景。其高噪声容限、低抖动和宽工作温度范围使其成为各种工业应用的理想选择。强烈推荐在需要高可靠性和高性能的系统中使用这款产品。

DS15BR401TVSX/NOPB参数

参数
差分输入高阈值电压 100mV(Max)
驱动器数 4
典型供电电流 215mA
最小工作供电电压 3V
输入信号类型 CML,LVDS,LVPECL
数据速率 2Gbps
输出信号类型 LVDS
最大工作频率 -
差分输入低阈值电压 -0.1V(Min)
最小工作频率 -
接收器数量 4
最大传输延迟时间 1ns
最大工作供电电压 3.6V
长*宽*高 7mm*7mm*1mm
通用封装 QFP
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

DS15BR401TVSX/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DS15BR401TVSX/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LVDS芯片 TEXAS INSTRUMENTS DS15BR401TVSX/NOPB DS15BR401TVSX/NOPB数据手册

DS15BR401TVSX/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
