DS160PR412RUAT

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述: Pcie Reg 4.0, 16 Gbps, 4 Channel Linear Re Drivers With Integrated 1 to 2 Demux 42 Wqfn
供应商型号: DS160PR412RUAT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 其他接口芯片 DS160PR412RUAT

DS160PR412RUAT概述

    DS160PR412 PCIe 4.0 16 Gbps 4-channel Linear Redriver with Integrated 1:2 Demux

    1. 产品简介


    DS160PR412 是一款由德州仪器(Texas Instruments)开发的四通道线性重定时器(redriver),集成了1:2解复用器(demux)。这款器件专为支持PCIe 4.0和其他接口而设计,能够处理高速差分信号,并提供出色的线性均衡功能。该产品广泛应用于桌面计算机、服务器、高性能计算、网络连接存储、SAN 和 HBA 卡等领域。

    2. 技术参数


    以下是DS160PR412的技术参数:
    - 总线接口: PCIe 4.0
    - 通道数: 4 通道
    - 传输速率: 16 Gbps
    - 电源电压: 单 3.3 V 供应轨
    - 功耗: 每通道低至 120 mW(110 mW @ GAIN1/0 = L0)
    - 环境温度范围: -40°C 至 85°C
    - 热阻: 26.1℃/W(结到环境热阻)

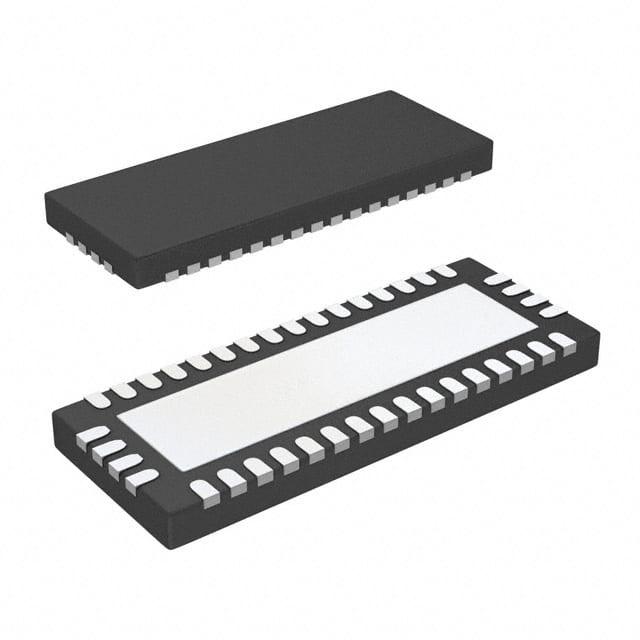

    - 外形尺寸: 3.5 mm x 9 mm,42 引脚 0.5 mm 节距 WQFN 封装

    3. 产品特点和优势


    - 协议无关性: 支持多种协议,如 UPI、DisplayPort、SAS、SATA、XFI 等。
    - 高灵活性: 设备配置可以通过引脚控制或 SMBus/I2C 接口进行。
    - 高性能线性均衡: 可以提供高达 17 dB 的均衡能力,以应对高达 42 dB 的PCIe 4.0通道。
    - 低延时: 仅为 80 ps,确保高效的数据传输。
    - 出色的回波损耗: 输入和输出的回波损耗分别为 -13 dB 和 -15 dB。
    - 低随机抖动: 仅有 70 fs(针对 PRBS 数据)。

    4. 应用案例和使用建议


    DS160PR412 主要应用于高性能计算、服务器、存储系统等领域。例如,在服务器主板上使用该器件可以显著提高信号完整性,减少误码率。对于需要长时间稳定工作的场景,应考虑在电路板上增加散热措施以保证良好的工作环境。此外,在应用过程中应注意遵循数据手册中的布局指南,确保信号完整性和热管理。

    5. 兼容性和支持


    - 兼容性: DS160PR412 可以与多种协议兼容,包括PCIe 4.0。
    - 支持资源: 德州仪器提供了详尽的支持文档和在线社区,帮助用户解决使用过程中遇到的各种问题。此外,德州仪器还提供了丰富的开发工具和参考设计,方便客户快速启动项目。

    6. 常见问题与解决方案


    - 问题: 如何进行设备配置?
    - 解决方案: 可通过引脚控制或 SMBus/I2C 接口进行配置。具体设置请参考数据手册中的表7-3。

    - 问题: 如何确定接收端检测状态?
    - 解决方案: 通过 RXDET/SCL 引脚进行设置。具体设置请参考数据手册中的表7-2。

    - 问题: 在何种情况下设备会进入低功耗模式?
    - 解决方案: 当 PD 引脚被拉高时,设备将进入低功耗模式。

    7. 总结和推荐


    DS160PR412凭借其高性能、低功耗和广泛的兼容性,成为现代计算和通信系统中的理想选择。它不仅能够在复杂的应用环境中保持出色的性能,还能简化系统设计和调试过程。强烈推荐给对高速数据传输有需求的系统设计师和制造商。

DS160PR412RUAT参数

参数
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DS160PR412RUAT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DS160PR412RUAT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他接口芯片 TEXAS INSTRUMENTS DS160PR412RUAT DS160PR412RUAT数据手册

DS160PR412RUAT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 40.8988
2000+ ¥ 39.859
3000+ ¥ 38.8192
库存: 12000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 40898.8
