DP83849IVSX/NOPB

产品分类: 以太网芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 2 3V 3.6V 10Mbps,100Mbps QFP 贴片安装,黏合安装
供应商型号: DP83849IVSX/NOPB
供应商: 云汉优选
标准整包数: 1

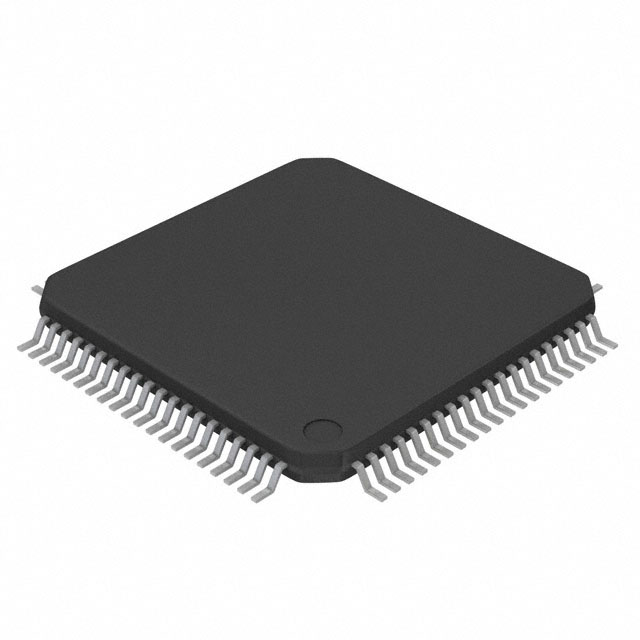

TEXAS INSTRUMENTS 以太网芯片 DP83849IVSX/NOPB

DP83849IVSX/NOPB概述


    产品简介


    基本介绍
    DP83849I 是一款工业级双端口10/100 Mb/s以太网物理层收发器(PHY),专为需要冗余或系统管理功能的应用而设计。该设备采用低功耗的0.18 µm CMOS工艺制造,能够在广泛的工业环境中实现稳定的以太网连接。
    主要功能
    - IEEE 802.3u兼容性:支持MII、RMII、SNI接口。
    - 自动协商:能够自动检测网络速度(10Mb/s或100Mb/s)。
    - 自动MDIX:支持10/100 Mb/s操作。
    - 故障诊断:集成动态链路质量监测和基于TDR的电缆诊断及长度检测。
    - LED支持:提供多个LED指示灯用于状态监控。
    - 电源管理:支持断电模式和复位信号。
    应用领域
    - 医疗仪器
    - 无线远程基站
    - 工厂自动化
    - 电机和运动控制
    - 嵌入式系统应用

    技术参数


    电气特性
    - 工作电压:3.3V
    - 最大功耗:<600 mW(典型值)
    - 工作温度范围:工业级(扩展温度范围)
    接口支持
    - MII/RMII/SNI接口
    - 串行管理接口(MDC/MDIO)
    系统时序要求
    - 参考时钟频率:25 MHz
    - 最大时钟速率:25 MHz(MDIO)
    包装信息
    - 封装:80针TQFP,12mm x 12mm

    产品特点和优势


    - 高可靠性:设计符合IEEE 802.3u标准,具有强大的故障诊断功能。
    - 灵活性:支持多种接口(MII、RMII、SNI),可根据需求灵活配置。
    - 高性能:优化的延迟和先进的电缆诊断功能,确保在实时以太网应用中的稳定表现。
    - 易于集成:提供多种配置选项,适用于不同的应用环境。

    应用案例和使用建议


    应用案例
    - 工厂自动化:用于工厂自动化系统的多端口连接,提供冗余和快速恢复功能。
    - 医疗仪器:支持稳定的以太网连接,确保医疗设备的数据传输安全可靠。
    使用建议
    - 电缆选择:推荐使用高质量的以太网线缆,确保数据传输稳定。
    - 配置优化:根据具体应用需求,合理配置MII、RMII和SNI接口,以获得最佳性能。
    - 环境适应性:在极端环境下使用时,考虑额外的散热措施。

    兼容性和支持


    - 兼容性:与其他主流以太网控制器(如ARM处理器)兼容。
    - 支持:提供详尽的技术文档和在线社区支持,方便开发者进行产品集成。

    常见问题与解决方案


    1. 问题:设备无法正常启动。
    - 解决方案:检查电源连接和参考时钟输入是否正确。

    2. 问题:LED指示灯不亮。
    - 解决方案:确认相关配置寄存器已正确设置。

    3. 问题:设备出现数据包丢失。
    - 解决方案:检查物理层接口和电缆连接,确保信号完整。

    总结和推荐


    DP83849I 是一款高度可靠的双端口以太网物理层收发器,具备多种先进的诊断和故障检测功能。它非常适合应用于需要高可靠性、多功能性的工业环境中。其灵活的接口支持和优化的性能使其成为市场上极具竞争力的产品。强烈推荐给需要稳定以太网连接的开发者和工程师们。
    希望上述内容能满足您的需求。如有进一步的问题或调整请求,请随时告知。

DP83849IVSX/NOPB参数

参数
最小工作供电电压 3V
数据速率 10Mbps,100Mbps
收发器数量 2
最大工作供电电压 3.6V
12.2mm(Max)
12.2mm(Max)
1.05mm(Max)
通用封装 QFP
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

DP83849IVSX/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DP83849IVSX/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 以太网芯片 TEXAS INSTRUMENTS DP83849IVSX/NOPB DP83849IVSX/NOPB数据手册

DP83849IVSX/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 25.462
200+ ¥ 23.6227
1000+ ¥ 22.126
库存: 43
起订量: 20 增量: 3000
交货地:
最小起订量为:20
合计: ¥ 509.24
