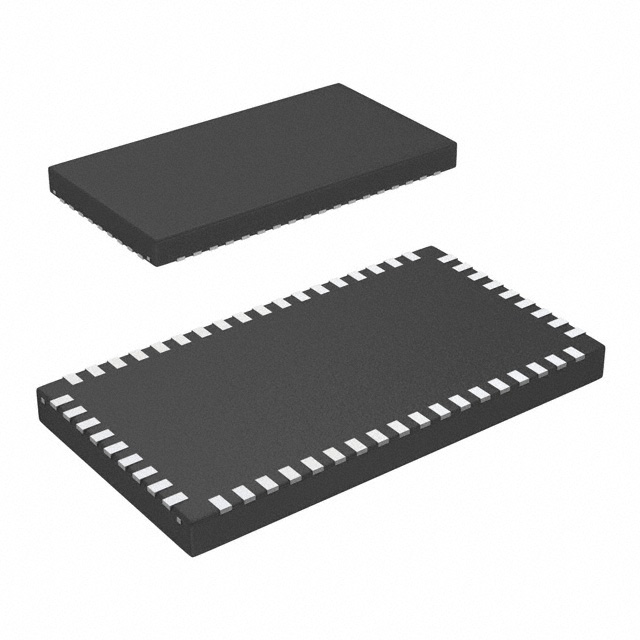

DS50PCI401SQE/NOPB

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述: CML Repeater 2.5V 54-Pin WQFN EP T/R
供应商型号: DS50PCI401SQE/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 其他接口芯片 DS50PCI401SQE/NOPB

DS50PCI401SQE/NOPB概述

    DS50PCI401 2.5 Gbps / 5.0 Gbps 4 Lane PCI Express Repeater with Equalization and De-Emphasis

    产品简介


    DS50PCI401 是德州仪器(TI)开发的一款低功耗 4 路双向缓冲器/均衡器,专为 PCI Express 设计,能够提高背板和 Gen1/Gen2 应用的 PCIe 传输距离。此器件适用于多种工业和商业环境中,尤其是在需要长距离信号传输的应用中表现出色。

    技术参数


    - 工作速度:2.5 Gbps 和 5.0 Gbps
    - 线路数:4 路
    - 输入输出信号调理:输入和输出信号具备自动补偿功能
    - 残余确定性抖动:
    - 5Gbps 下,通过 42 英寸 FR4 后为 0.09 UI
    - 5Gbps 下,通过 7 米 PCIe 电缆后为 0.11 UI
    - 5Gbps 下,通过 28 英寸 FR4 后为 0.09 UI
    - 5Gbps 下,通过 7 米 PCIe 电缆后为 0.13 UI
    - 输出摆幅可调:800 至 1200mVp-p
    - 自动电源管理:通过 SMBus 进行独立通道控制
    - 电气空闲检测阈值:可调
    - 数据率优化:三阶段均衡和六级零至 12 dB 的发射预加重
    - 封装:10mm x 5.5mm 54 引脚 WQFN 封装
    - 供电电压:单供电 2.5V
    - ESD 等级:>6kV HBM ESD 等级
    - 工作温度范围:-10°C 到 85°C

    产品特点和优势


    - 高可靠性:在多种工作条件下表现稳定,提供良好的信号传输性能。
    - 灵活配置:支持多种模式配置,包括引脚控制模式和 SMBus 模式,实现多种应用场景下的自定义设置。
    - 高性能信号处理:通过信号调节和均衡化功能,有效提升信号质量,减少因信号衰减和失真导致的数据传输错误。
    - 强大的适应能力:可满足多种数据速率要求,并具备灵活的输出摆幅调整功能,适用不同长度的传输需求。

    应用案例和使用建议


    - 背板通信:可用于背板通信系统,实现多条线路的高效传输,确保信号质量。
    - 远程连接:特别适合需要长距离传输的应用场景,如数据中心内的长距离连接。
    - 热插入:建议在系统启动时启用电气空闲检测功能,以便在系统进入正常运行状态之前,避免意外信号干扰。
    使用建议:
    - 在使用 SMBus 模式进行编程前,确保所有寄存器均被正确初始化。
    - 使用合适的外部电阻来调整电气空闲检测阈值,以符合系统需求。

    兼容性和支持


    - DS50PCI401 支持多种 PCI Express 系统,与其他相关设备具有良好的兼容性。
    - TI 提供详细的文档和在线技术支持,包括技术手册、应用笔记及软件工具,方便用户进行集成和调试。

    常见问题与解决方案


    - 问题 1:信号传输过程中出现抖动。
    - 解决方案:检查并调整 VOD 设置,根据实际传输介质选择合适的数据率。
    - 问题 2:无法正确检测到接收信号。
    - 解决方案:检查 RXDETA/B 配置,确保正确的输入终止模式。

    总结和推荐


    DS50PCI401 是一款高度可靠且功能强大的 PCI Express 信号调节器,适用于多种工业应用,特别是在长距离信号传输方面表现出色。该器件不仅提供了优秀的信号质量保障,还具备灵活的配置选项和广泛的兼容性,是各种复杂系统中的理想选择。综上所述,强烈推荐在相关项目中采用 DS50PCI401。

DS50PCI401SQE/NOPB参数

参数
10.1mm(Max)
5.6mm(Max)
800μm(Max)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
