LMK00334RTVRQ1

产品分类: 时钟缓存器
厂牌: TEXAS INSTRUMENTS
产品描述: 3.15V 3.45V 1.55ns 400MHz QFN 贴片安装,黏合安装
供应商型号: LMK00334RTVRQ1
供应商: 国内现货
标准整包数: 1000

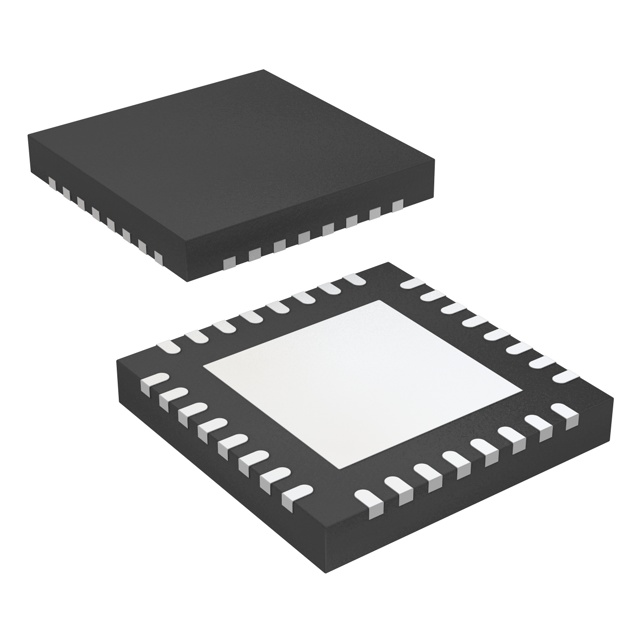

TEXAS INSTRUMENTS 时钟缓存器 LMK00334RTVRQ1

LMK00334RTVRQ1概述

    LMK00334-Q1 四输出PCIe/Gen1/Gen2/Gen3/Gen4时钟缓冲器及电平转换器

    产品简介


    LMK00334-Q1 是一款专为高频率、低抖动时钟、数据分配和电平转换设计的四输出HCSL风扇式缓冲器。该器件具有汽车级认证(AEC-Q100),适用于工业温度范围(-40°C 至 +105°C)和各种输入类型,包括LVPECL、LVDS、CML、SSTL、HSTL、HCSL或单端时钟信号。LMK00334-Q1 还提供了一个用于参考输出的LVCMOS输出,并带有同步使能输入,以实现无脉冲运行。这使其成为需要时钟分配和时序裕度增加的应用的理想选择。

    技术参数


    - 输入频率范围:高达400 MHz
    - 输出频率范围:PCIe Gen3/Gen4下100 MHz时的典型相位抖动加性RMS为30 fs
    - 电源电压:核心供电3.3 V ± 5%,输出供电分别为3.3 V和2.5 V ± 5%
    - 封装:32引脚WQFN (5.00 mm × 5.00 mm)
    - 温度范围:-40°C 至 +105°C
    - 绝对最大额定值:VCC/VCCO 供应电压为-0.3 V 至 3.6 V,输入电压为-0.3 V 至 (VCC + 0.3) V
    - ESD 额定值:HBM:±2000 V,CDM:±750 V,MM:±150 V

    产品特点和优势


    LMK00334-Q1 的主要特点是具备汽车级认证、宽温度范围支持、灵活的输入选择(包括单端和差分信号)、双输出银行模式以及LVCMOS参考输出。它在工业控制、汽车娱乐系统以及高级驾驶辅助系统(ADAS)等领域的应用非常广泛。通过其高相位抖动和电源纹波抑制率,LMK00334-Q1 能够提供更高的系统时序裕度和更好的信号完整性,从而提升整体系统的可靠性和性能。

    应用案例和使用建议


    - 车载娱乐系统:作为车载信息娱乐系统的一部分,LMK00334-Q1 可用于提供稳定的时钟信号,确保系统稳定运行。
    - 控制单元:例如头单元,在需要高精度时钟分配的应用中发挥关键作用。
    - ADAS 系统:适用于自动驾驶控制器中,保证系统的实时性和准确性。
    使用建议:
    - 在布线过程中,保持各电源和接地之间的走线短且直接,以减少噪声干扰。
    - 确保晶体振荡器电路能够正确启动,选择合适的晶振并遵守相关的驱动电平规范。

    兼容性和支持


    LMK00334-Q1 可与多种不同的时钟源接口,包括LVPECL、LVDS、CML、SSTL、HSTL和单端时钟信号。对于支持和维护,制造商提供了详尽的技术文档和社区资源,以便用户在遇到问题时寻求帮助。

    常见问题与解决方案


    1. 问题:如何设置时钟使能?
    - 解答:可通过CLKoutEN引脚来启用或禁用对应的输出缓冲器。当该引脚被拉低时,相应的输出将被启用;若需要关闭输出,则可将其保持高电平。

    2. 问题:输出信号出现不稳定现象怎么办?
    - 解答:首先检查所有连接是否正确,并确保所有的电源和地线连接没有噪声干扰。其次,如果使用的是外部时钟源,请确认其频率和输出幅度符合要求。

    总结和推荐


    总体来看,LMK00334-Q1 作为一个高性能的时钟缓冲器和电平转换器,非常适合于需要高精度时钟信号的场合。它的高可靠性、宽温度适应性以及多样化的配置选项使其在各种复杂应用环境中表现出色。强烈推荐该产品用于需要高性能时钟分配和信号转换的场合。

LMK00334RTVRQ1参数

参数
最小工作供电电压 3.15V
最大工作供电电压 3.45V
电路数 1
最大输入频率 400MHz
输入信号类型 -
输出信号类型 -
最大传播延迟时间 1.55ns
差分 - 输入:输出
输出数量 4
5.15mm(Max)
32-WFQFN Exposed Pad
750μm(Max)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LMK00334RTVRQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LMK00334RTVRQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 时钟缓存器 TEXAS INSTRUMENTS LMK00334RTVRQ1 LMK00334RTVRQ1数据手册

LMK00334RTVRQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
