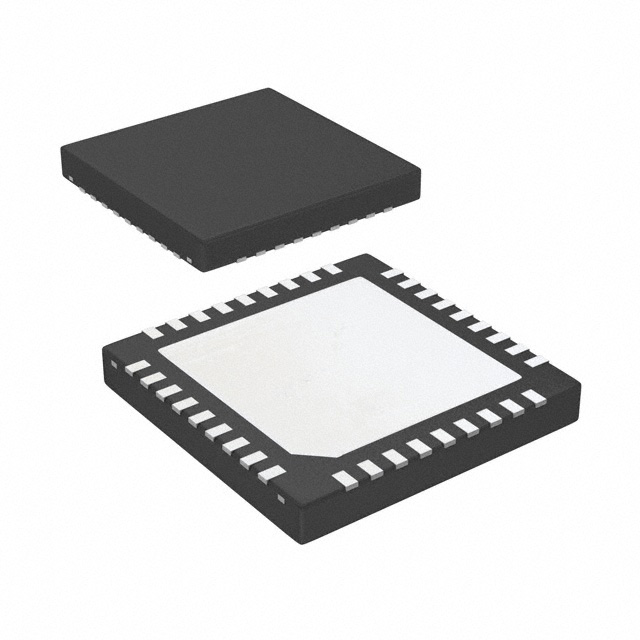

LMX2531LQ3010E/NOPB

产品分类: 锁相环
厂牌: TEXAS INSTRUMENTS
产品描述: 是 2.8V 3.2V 3.132GHz QFN 贴片安装,黏合安装 6mm(长度)
供应商型号: LMX2531LQ3010E/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 锁相环 LMX2531LQ3010E/NOPB

LMX2531LQ3010E/NOPB概述

    LMX2531 高性能频率合成器系统技术手册

    产品简介


    LMX2531 是一款由德州仪器(Texas Instruments)生产的高性能频率合成器系统,集成有完全校准的delta-sigma PLL 和VCO(压控振荡器),并且具有内置的LC谐振电路。该芯片可实现超低相位噪声和杂散抑制,适用于无线通信系统、基站设备、仪器仪表等多种应用领域。它在移动通讯、宽带接入、卫星通讯和测试设备中都有广泛应用。

    技术参数


    LMX2531 的关键技术参数如下:
    - 操作电压:2.8 V 至 3.2 V
    - 操作电流:41mA(分频器启用)
    - 电源电流:34 mA(分频器禁用)
    - 休眠电流:7 µA
    - 参考振荡器输入:5 MHz 至 80 MHz
    - 充电泵电流:ICP = 1 时为 180 µA,ICP = 3 时为 360 µA,ICP = 15 时为 1440 µA
    - 相位检测器频率:32 MHz
    - 输出频率范围:
    - 低频带(例如 LMX2531LQ1146E):553 MHz 到 592 MHz 和 1106 MHz 到 1184 MHz
    - 高频带(例如 LMX2531LQ2570E):1168 MHz 到 1395 MHz 和 2336 MHz 到 2790 MHz

    产品特点和优势


    - 高精度与低相位噪声:支持至第四阶分数N型Delta-Sigma调制,提供极低的相位噪声和杂散抑制。
    - 快速锁定能力:具备快速锁定和滑动周期减少功能,有助于减少锁定时间。
    - 集成式滤波器:部分集成、可调整的环路滤波器,简化了设计和布局。
    - 宽泛的工作频率:从553 MHz到3132 MHz的广泛频率选择,适应不同应用场景。

    应用案例和使用建议


    - 应用案例:适用于蜂窝基站、WLAN、宽带无线接入设备、卫星通信系统、无线电台、CATV设备及RFID阅读器等。
    - 使用建议:建议配合高品质的参考振荡器以实现更稳定的输出。在设计中注意接地和去耦电容的位置和布局,确保信号的稳定传输。

    兼容性和支持


    - 兼容性:支持MICROWIRE接口,便于编程控制。与德州仪器(TI)其他产品具有良好的兼容性。
    - 支持:德州仪器提供详尽的技术文档和开发工具,包括软件模拟工具等,帮助用户进行产品集成和调试。

    常见问题与解决方案


    1. 锁定时间过长
    - 解决方法:检查输入参考振荡器的性能,确保其频率稳定性。调整内部分频器设置或增加外部环路滤波器值。
    2. 相位噪声过高
    - 解决方法:确认参考振荡器的性能,尝试更换高质量的参考源;重新配置PLL分频比。
    3. 温度敏感度问题
    - 解决方法:考虑使用温补晶振(TCXO)来稳定频率输出,或者定期重设频率锁相环以保证温度漂移下的稳定性。

    总结和推荐


    LMX2531 频率合成器系统凭借其高精度、低相位噪声和广泛的应用范围,在通信领域的无线设备中表现出色。无论是用于基站、测试设备还是汽车系统,这款芯片都显示出了出色的性能和可靠性。我们强烈推荐该产品用于需要高性能频率合成的应用场景。

LMX2531LQ3010E/NOPB参数

参数
PLL-锁相环
最大输入频率 3.132GHz
最大工作供电电压 3.2V
最小工作供电电压 2.8V
长*宽*高 6mm(长度)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

LMX2531LQ3010E/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。
