首页  >  产品百科  >  BQ25071EVM-658

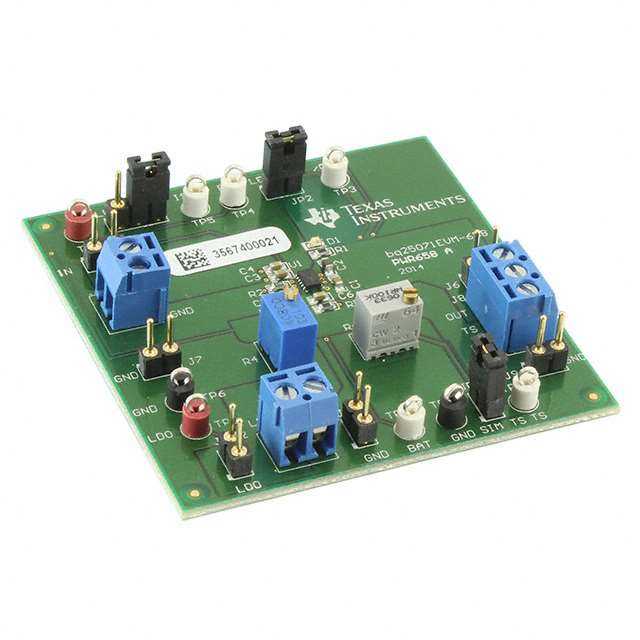

BQ25071EVM-658

厂牌: TEXAS INSTRUMENTS
产品描述: BQ25071 Battery Management Evaluation Board
供应商型号: BQ25071EVM-658
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 评估、开发板开发工具 BQ25071EVM-658

BQ25071EVM-658概述

    文章:bq25071 电池充电器评估模块用户指南

    产品简介


    bq25071 是一款高集成度、线性的磷酸铁锂(LiFePO4)电池充电器,适用于空间受限的便携式应用。这款充电器可以从 USB 端口或交流适配器接受电源,并对单节磷酸铁锂电池进行最高 1 安培的充电电流。主要应用领域包括各种便携式设备,如移动电源、便携式医疗设备和便携式通信设备。

    技术参数


    | 参数 | 值 |

    | 输入电压范围 | 3.75 V 至 10.2 V |
    | 输出电压 | 最高 4.2 V |
    | 充电电流 | 最大 1.0 A |
    | LDO 输出电压 | 4.7 V 至 5.1 V |
    | 输入电流限制 | 0.100 A 至 1.0 A |
    | 电池电压范围 | 3.455 V 至 3.539 V |
    | 工作温度范围 | -40°C 至 150°C |

    产品特点和优势


    bq25071 具有多项独特功能和优势:
    - 输入电压保护:具备 30 V 的输入额定值,并具有 10.5 V 的过压保护(OVP)。
    - 可编程充电电流:通过 ISET 和 EN 引脚进行可编程充电电流控制。
    - 内置低压差线性稳压器(LDO):提供高达 50 mA 的电流。
    - 软启动功能:减少启动时的浪涌电流。
    - 电池NTC监测:通过NTC热敏电阻实现电池温度监测。
    - 充电状态指示:具备充电状态指示灯。

    应用案例和使用建议


    bq25071 可用于多种应用场景,例如移动电源、便携式医疗设备等。为了确保最佳性能,在实际应用中需要注意以下几点:
    - 连接方式:确保正确连接 IN 和 OUT 端子,并通过跳线(如 JP1)来调整充电模式。
    - 负载管理:使用适当的负载(如 PR1010)来模拟实际电池,以获得准确的测试结果。
    - 测试仪器配置:使用短且合适的导线连接电源,并使用高精度的电压和电流表进行测量。

    兼容性和支持


    bq25071 EVM 具有良好的兼容性,可以与其他标准电源和测试设备配合使用。此外,德州仪器提供了全面的技术支持和维护服务,帮助用户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 如何调节充电电流?
    - 通过外部电阻、电位计和数字输入引脚进行调节。
    2. 如何连接电池NTC模拟?
    - 使用电位计模拟电池NTC。
    3. 遇到无法正常充电的问题怎么办?
    - 检查电源连接、设置跳线并重新调整充电参数。

    总结和推荐


    bq25071 电池充电器评估模块是一款高度集成且功能强大的充电解决方案,适用于多种便携式应用。它具备优秀的性能和灵活性,能够满足不同用户的需求。推荐使用此产品,特别是对于那些需要紧凑设计和高性能充电解决方案的应用。总体而言,bq25071 在市场上具有很强的竞争力,是一个值得信赖的选择。

BQ25071EVM-658参数

参数
应用等级 工业级
零件状态 在售
包装方式 盒装

BQ25071EVM-658厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

BQ25071EVM-658数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 评估、开发板开发工具 TEXAS INSTRUMENTS BQ25071EVM-658 BQ25071EVM-658数据手册

BQ25071EVM-658封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1221.064
200+ ¥ 1190.02
1000+ ¥ 1158.976
库存: 10
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 12210.64
直接购买
加入购物车
