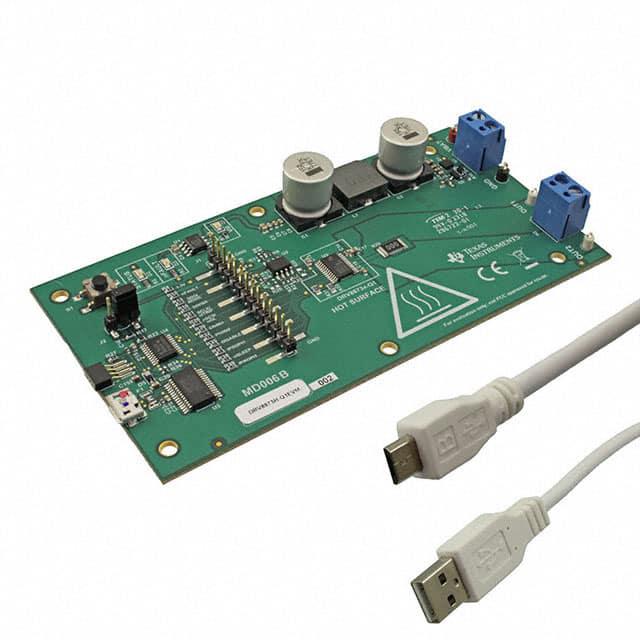

DRV8873H-Q1EVM

厂牌: TEXAS INSTRUMENTS
产品描述: Texas Instruments 电机驱动器评估模块, 电源管理开发套件, DRV8873芯片
供应商型号: DRV8873H-Q1EVM
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 评估、开发板开发工具 DRV8873H-Q1EVM

DRV8873H-Q1EVM概述

    DRV8873xEVM User’s Guide

    1. 产品简介


    DRV8873xEVM 是一款由德州仪器(Texas Instruments)开发的客户评估模块(EVM),旨在帮助工程师设计、实施和验证DRV8873-Q1和DRV8873系列的H桥电机驱动器。这些驱动器主要用于汽车领域的直流电机控制,能够通过单一电源输入提供4.5 V至38 V的宽输入电压范围,并且可以输出高达10-A的峰值电流。它特别适用于需要双向驱动的场合,例如电动车辆中的驱动系统。

    2. 技术参数


    - 工作电压范围: 4.5 V 至 38 V
    - 峰值电流: 10 A
    - 保护功能: 短路保护、过温保护、欠压锁定、空载检测等
    - 睡眠模式: 支持低功耗休眠模式,降低待机电流
    - 控制接口: PWM接口或独立半桥控制,允许与控制器电路简单连接
    - 故障状态指示: 通过nFAULT引脚和SPI寄存器指示故障状态

    3. 产品特点和优势


    - 高集成度: 集成的H桥驱动器,仅需两个逻辑输入即可控制电机的正反转。
    - 过热保护: 当温度超过140°C时会触发过温警告,避免热关断。
    - 低功耗模式: 支持低功耗模式,减少待机电流。
    - 电流监控: 通过电流镜像实现对负载电流的监控,无需高功率电阻。

    4. 应用案例和使用建议


    DRV8873xEVM常用于汽车及工业设备的直流电机控制应用中,如电动座椅调节、窗户升降、风扇控制等。在使用时,建议先确保连接正确,尤其是电压和电流的匹配。同时,在较高电流运行时,可能需要额外的散热措施来防止过热。

    5. 兼容性和支持


    - 软件兼容性: GUI应用程序允许通过USB与电脑通信,支持用户进行各种设置和测试。
    - 硬件兼容性: 可以与多种电压源和电机负载连接,但需要注意最大电流限制。
    - 技术支持: 德州仪器提供了详尽的技术文档和在线支持,方便用户在使用过程中遇到问题时寻求帮助。

    6. 常见问题与解决方案


    - 问题: 过温警告频繁触发。
    - 解决方案: 检查散热情况,适当增加散热片或使用外部风扇辅助冷却。
    - 问题: GUI界面无法正常显示。
    - 解决方案: 检查USB线缆连接是否稳定,重启计算机后重新连接尝试。
    - 问题: 设备启动失败。
    - 解决方案: 检查电源电压是否符合要求,确保接线无误。

    7. 总结和推荐


    DRV8873xEVM以其高集成度、强大的保护功能和易于使用的GUI操作界面,在汽车和工业自动化领域展现了显著的优势。对于那些需要高效可靠电机控制解决方案的应用,DRV8873xEVM是一个值得推荐的选择。同时,德州仪器提供的全面支持也极大地提高了用户的使用体验。

DRV8873H-Q1EVM参数

参数
零件状态 在售
包装方式 散装

DRV8873H-Q1EVM厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DRV8873H-Q1EVM数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 评估、开发板开发工具 TEXAS INSTRUMENTS DRV8873H-Q1EVM DRV8873H-Q1EVM数据手册

DRV8873H-Q1EVM封装设计

查看详情并下载
Symbol
Footprint
3D Model
