JM38510/50605BRA

产品分类: 可编程逻辑器件(PLD)
厂牌: TEXAS INSTRUMENTS
产品描述: PAL 8 4.5V 5.5V CDIP-20 通孔安装
供应商型号: JM38510/50605BRA
供应商: 云汉优选
标准整包数: 1

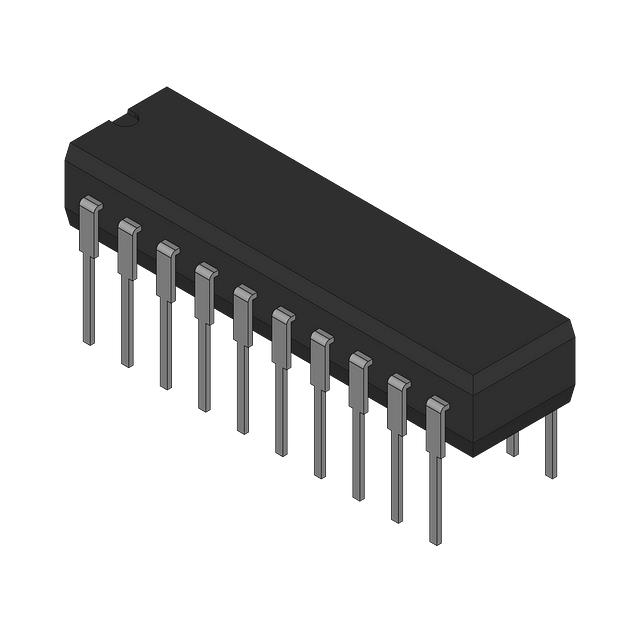

TEXAS INSTRUMENTS 可编程逻辑器件(PLD) JM38510/50605BRA

JM38510/50605BRA概述

    TIBPAL16L8-25C, TIBPAL16R4-25C, TIBPAL16R6-25C, TIBPAL16R8-25C 及相关型号的技术手册

    产品简介


    TIBPAL16L8-25C, TIBPAL16R4-25C, TIBPAL16R6-25C 和 TIBPAL16R8-25C 是德州仪器公司(Texas Instruments)生产的可编程阵列逻辑(Programmable Array Logic,简称 PAL)电路。这些设备具有高性能和低功耗的特点,广泛应用于计算机、通信设备及各种自动化控制系统中。这类设备特别适用于需要高可靠性和高效能的应用场合。

    技术参数


    - 时序性能
    - 传播延迟
    - C后缀: 最大 25 ns
    - M后缀: 最大 30 ns
    - 供电电压范围
    - 4.5 V 至 5.5 V
    - 输入/输出特性
    - 高电平输入电压:2.7 V
    - 低电平输入电压:0.8 V
    - 高电平输出电流:最大 -2 mA
    - 低电平输出电流:最大 12 mA
    - 时钟频率
    - 0 到 25 MHz
    - 脉冲持续时间
    - 钟高:最低 15 ns
    - 钟低:最低 20 ns
    - 建立时间和保持时间
    - 建立时间:最低 25 ns
    - 保持时间:0 ns

    产品特点和优势


    1. 高性能:TIBPAL16系列设备提供最高25 ns(C后缀)的传播延迟,满足高速应用的需求。
    2. 低功耗:先进的Schottky技术确保了低功耗操作。
    3. 易于编程:用户可以通过软件工具轻松配置设备的功能,从而简化设计流程。
    4. 温度适应性:TIBPAL16M系列可以在-55°C至125°C的温度范围内正常工作。
    5. 可靠性:依赖于德州仪器的高品质保证,确保了长期稳定运行。

    应用案例和使用建议


    TIBPAL16系列设备适用于多种应用场合,例如计算机接口电路、通信设备及工业自动化系统。在实际使用中,可以根据具体应用场景选择合适的温度等级(C系列为0°C至75°C,M系列为-55°C至125°C)。例如,在设计自动控制系统的时序电路时,可以选择M系列以适应极端环境温度。
    使用建议:
    - 在进行电路设计时,确保所有输入信号满足建立时间和保持时间的要求。
    - 在高温环境下使用时,应特别注意散热问题,以避免因过热而导致的设备故障。

    兼容性和支持


    TIBPAL16系列设备提供了多种封装选项,包括塑料和陶瓷芯片载体及双列直插式封装(DIP)。德州仪器提供全面的技术支持和资源,如编程工具和文档,以帮助用户更好地使用和调试这些设备。

    常见问题与解决方案


    - Q: 为什么设备启动时所有寄存器都被设置为高电平?
    - A: 这是设备的电源上电复位特性,用于确保设备初始化阶段的安全状态。设计者可以利用这一特性简化状态机的初始化过程。
    - Q: 如何验证预加载状态?
    - A: 预加载完成后,可以通过检查输出引脚的电压水平来确认预加载的状态是否正确。

    总结和推荐


    TIBPAL16系列设备凭借其出色的时序性能、低功耗和高可靠性,成为众多应用的理想选择。尤其适合对速度和稳定性要求较高的应用。推荐在高性能逻辑设计和自动化控制系统中采用此系列设备。德州仪器提供的全面支持也使得其易于集成到现有的设计中。

JM38510/50605BRA参数

参数
最大工作供电电压 5.5V
最小工作供电电压 4.5V
可编程类型 PAL
宏单元数 8
最大传输延迟时间 -
26.92mm(Max)
7.62mm(Max)
3.56mm(Max)
通用封装 CDIP-20
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

JM38510/50605BRA厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

JM38510/50605BRA数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 可编程逻辑器件(PLD) TEXAS INSTRUMENTS JM38510/50605BRA JM38510/50605BRA数据手册

JM38510/50605BRA封装设计

查看详情并下载
Symbol
Footprint
3D Model
