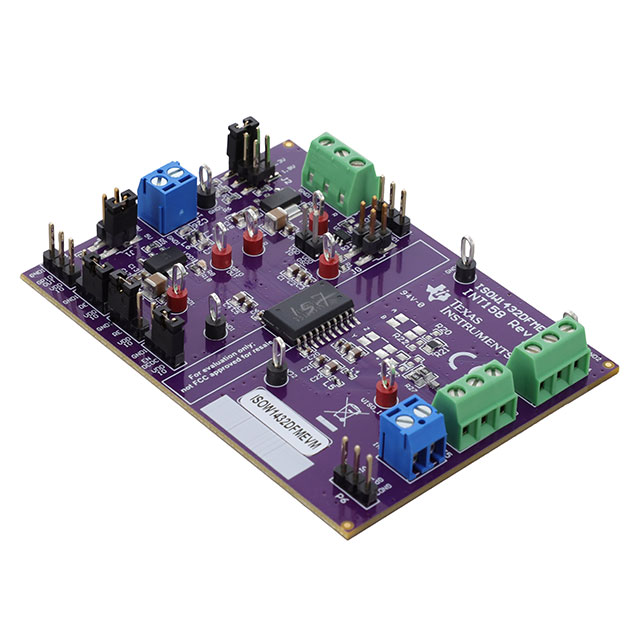

ISOW1432DFMEVM

厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: ISOW1432DFMEVM
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 评估、开发板开发工具 ISOW1432DFMEVM

ISOW1432DFMEVM概述

    ISOW1432 隔离型RS-485/RS-422收发器集成DC-DC转换器评估模块

    产品简介


    ISOW1432是一款集成了隔离式DC-DC转换器的差分线收发器,适用于TIA/EIA RS-485和RS-422应用。该设备能够实现信号路径和电源路径的隔离,符合UL1577标准,并通过VDE、CSA和CQC的增强隔离认证。ISOW1432无需额外组件即可实现隔离的RS-485端口,除了旁路电容器外。

    技术参数


    - 工作电压范围:VIO和VDD可独立设置,VIO可在1.71 V至5.5 V之间变化,VDD为3 V至5.5 V。
    - 数据传输速率:最高支持12 Mbps的数据传输速率。
    - 工作温度范围:-40°C至105°C。
    - 封装类型:20引脚DFM(兼容SOIC封装)。
    - 隔离要求:符合UL1577标准,具备增强隔离性能。
    - 隔离特性:提供最低8毫米的爬电距离和间距。

    产品特点和优势


    - 隔离设计:确保通信节点之间的电气隔离,避免接地环路的影响。
    - 高速数据传输:最高支持12 Mbps的数据传输速率,适用于高速通信需求。
    - 宽温度范围:在极端环境下也能保持稳定的工作状态,适用范围广泛。
    - 集成化:内部集成了DC-DC转换器,无需外部组件即可实现隔离功能。

    应用案例和使用建议


    ISOW1432可用于各种长距离通信系统中,特别是在存在强烈电磁干扰或需要高共模电压范围的环境中。例如,在工业自动化、智能电网、安防监控等领域中,ISOW1432可有效防止噪声和干扰对通信质量的影响。
    - 典型应用:将ISOW1432连接到RS-485总线,作为节点间通信的桥梁。
    - 使用建议:在实际应用中,确保所有连接均符合数据手册中的推荐操作条件。同时,可以利用集成的振荡器产生时钟信号,提高系统的可靠性。

    兼容性和支持


    - 兼容性:ISOW1432兼容现有的RS-485/RS-422设备,可通过跳线配置灵活调整供电电压。
    - 支持服务:TI提供全面的技术文档、开发工具和支持服务,帮助客户快速上手并进行应用开发。

    常见问题与解决方案


    - 问题1:如何正确配置跳线以实现不同的供电电压?
    - 解决方案:参照《用户指南》中的表6-1,合理设置J1、J2和J8的跳线配置。
    - 问题2:如何在不同环境下验证ISOW1432的功能?
    - 解决方案:可以使用该评估模块在实验室环境中进行多种测试,如传播延迟、功耗和不同的总线及驱动器条件等。

    总结和推荐


    ISOW1432提供了出色的隔离能力和高速数据传输能力,特别适合于长距离和高噪声环境下的通信应用。集成化的DC-DC转换器简化了设计过程,降低了成本。对于需要电气隔离的场合,ISOW1432是理想的选择。强烈推荐用于需要高速、长距离通信的应用场景。
    以上内容是对ISOW1432评估模块的详细解析,旨在帮助读者更好地理解其特性和应用。希望这些信息能够帮助您选择最适合您需求的产品。

ISOW1432DFMEVM参数

参数
零件状态 在售
包装方式 盒装

ISOW1432DFMEVM厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

ISOW1432DFMEVM数据手册
