TPS7A7401DSDR

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: TPS7A7401DSDR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS LDO稳压器 TPS7A7401DSDR

TPS7A7401DSDR概述

    TPS7A74低功耗线性稳压器技术手册解析

    产品简介


    产品类型与主要功能
    TPS7A74是一款低压差(Low-Dropout, LDO)线性稳压器,专为高性能计算、微服务器、台式机及PC主板、数据集中器和坚固型笔记本电脑等多种应用提供稳定可靠的电源管理解决方案。它能够通过用户可编程软启动功能来减少输入电源源上的电容涌流电流,从而减少系统启动时的应力。
    应用领域
    - 高性能计算
    - 微服务器
    - 台式机及PC主板
    - 数据集中器
    - 坚固型PC笔记本

    技术参数


    | 参数 | 值 |

    | 输出电压范围 | 0.65 V至3.6 V |
    | 输入电压范围 | 0.65 V至6 V |
    | VBIAS输入电压范围 | 1.7 V至6 V |
    | 低功耗(典型值) | 150 mV(在1.5 A) |
    | 噪声水平 | 7.1 μVRMS |
    | 电源抑制比(PSRR) | 70 dB @ 1 kHz
    60 dB @ 10 kHz
    55 dB @ 100 kHz
    50 dB @ 1 MHz |
    | 精度等级 | 1.5%(涵盖线路、负载和温度) |
    | 支持的最大输出电流 | 1.5 A |
    | 稳定的最小输出电容 | 10 μF(任何类型的电容器) |

    产品特点和优势


    独特功能
    - 用户可编程的软启动功能,通过减少启动时的电容涌流电流来降低对输入电源的压力。
    - 支持宽泛的输入电压范围(0.65 V 至 6 V),并且能够在低电压下保持良好的瞬态响应。
    - 支持高达1.5 A的输出电流,具有内部限流保护。
    - 采用精密参考和误差放大器,确保过载、线路、温度和工艺精度。

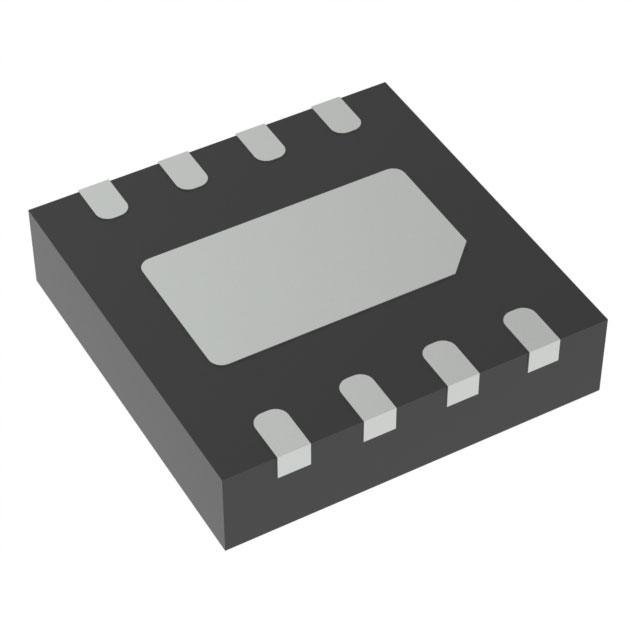

    - 提供小尺寸封装(3 mm × 3 mm WSON-8),适用于紧凑型设计。
    - 电源管理和序列控制灵活,适合需要特殊启动要求的应用场合,如FPGA和DSP。
    市场竞争力
    该产品凭借其高精度、出色的电源抑制能力和广泛的适用范围,在众多同类产品中脱颖而出。尤其是在需要高效、可靠电源管理的高端计算和通信设备中,TPS7A74显示出明显的优势。

    应用案例和使用建议


    应用案例
    TPS7A74通常用于处理高瞬态负载的应用,如数据中心中的服务器、笔记本电脑等。它能够在各种操作条件下稳定地提供所需的电源输出,确保设备的可靠运行。
    使用建议
    - 为了保证系统的稳定性,输出端应连接一个至少10 μF的陶瓷电容器。
    - 在启动过程中,应考虑适当的软启动时间,以减少启动时的冲击电流。
    - 当输入电压和VBIAS电压来自同一电源时,建议使用4.7 μF或更大的输入电容器。

    兼容性和支持


    TPS7A74与多种外部组件兼容,可以轻松集成到现有的电路设计中。同时,制造商提供了详细的技术文档和工具支持,帮助客户快速有效地使用该产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 起动时间过长 | 调整软启动时间设置 |
    | 输出电压不稳 | 检查并确认输出电容器符合要求 |
    | 过热问题 | 检查散热措施,避免过载 |
    | 启动时电流波动大 | 确保电容器容量足够且连接正确 |

    总结和推荐


    综合评估
    TPS7A74以其高精度、优异的电源抑制比、高可靠性及广泛应用范围,成为电子系统中不可或缺的电源管理部件。其易于使用的特性使其非常适合复杂的应用场景,特别是在要求苛刻的环境中表现出色。
    推荐结论
    强烈推荐TPS7A74作为电子设备中的电源管理单元。其卓越的性能和广泛的应用范围使其成为电子元件市场上的热门选择。无论是在性能要求严格的计算设备还是需要稳定电源的小型便携设备中,TPS7A74都能提供稳定、可靠的支持。

TPS7A7401DSDR参数

参数
输出类型 -
极性 -
纹波抑制-PSRR -
最大输出电压 -
最小输入电压 -
故障保护 -
稳压器数量 -
最小输出电压 -
Iq-静态电流 -
最大输入电压 -
最大压差@电流 -
负载调节 -
输出电流 -
线路调节 -
包装方式 卷带包装

TPS7A7401DSDR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS7A7401DSDR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS TPS7A7401DSDR TPS7A7401DSDR数据手册
