OPA855DSGEVM

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 德州仪器 评估板, OPA855DSG Evaluation Module, 用于OPA855
供应商型号: OPA855DSGEVM
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 运算放大器 OPA855DSGEVM

OPA855DSGEVM概述

    OPA855IDSGEVM 评估模块用户指南

    产品简介

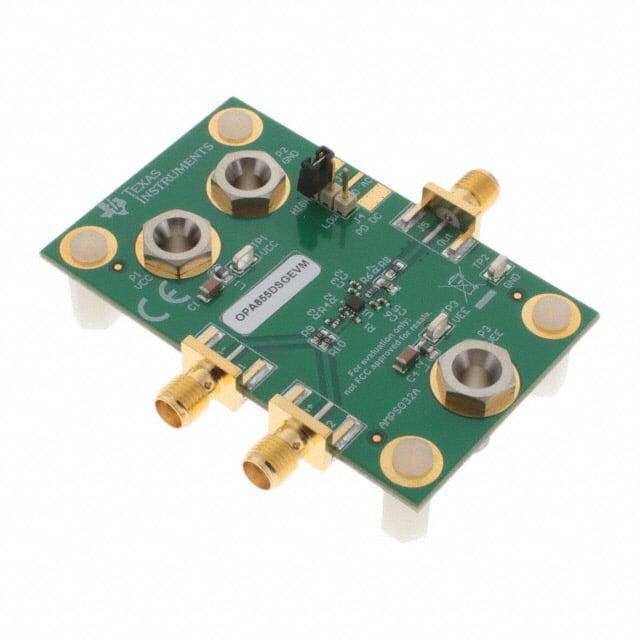

    OPA855IDSGEVM 是一款针对单通道 OPA855 运算放大器的评估模块,采用 DSG(8-pin WSON)封装。OPA855EVM 的设计目的是快速展示放大器的功能和多功能性。该评估板通过板载连接器可以轻松连接到电源、信号源和测试仪器。默认配置为非反相增益 7 设置,并支持分立供电操作。用户也可以方便地重新配置以适应其他增益设置和单电源操作。

    技术参数


    OPA855EVM 的关键技术参数如下:
    - 单电源电压范围 (VEE = 地):3.2 至 5.2 V
    - 分立电源电压范围 (VCC - VEE):±1.6 至 ±2.6 V
    - 功耗电流 (IS):19 mA
    - 输入电压 (VI):从 VEE + 0.2 V 到 VCC - 1.25 V
    - 输出驱动 (IO):±30 mA(±2.5 V 或 5 V 电源)

    产品特点和优势


    OPA855IDSGEVM 具有以下特点和优势:
    - 支持分立供电和单电源操作,可轻松配置为不同增益设置。
    - 配备 SMA 接头,便于连接标准 50Ω 测试设备。
    - 输入和输出端口带有 SMA 接头,方便连接信号发生器和分析设备。
    - 可重新配置为其他增益设置,适用于多种应用场景。

    应用案例和使用建议


    应用场景:OPA855IDSGEVM 通常用于信号调理、滤波和放大电路的设计与验证。例如,在模拟传感器信号处理、医疗设备信号放大等领域均有广泛应用。
    使用建议:
    - 确保信号源和负载阻抗匹配,避免信号失真。
    - 使用 50Ω 特性阻抗的电缆连接测试设备,以确保信号传输的质量。
    - 在重新配置增益时,参考 OPA855 数据手册进行详细配置,确保正确操作。

    兼容性和支持


    OPA855IDSGEVM 设计时考虑到了与其他 50Ω 测试设备的良好兼容性。对于需要更多技术支持的情况,德州仪器(Texas Instruments)提供了详尽的用户指南和技术文档支持,用户可以在官方网站上找到这些资源。

    常见问题与解决方案


    Q: 如何将 OPA855IDSGEVM 从分立供电切换到单电源供电?
    - A: 通过将 VEE 跳线连接到 GND 并将正电源连接到 VCC 来实现。
    Q: 如何更改 OPA855EVM 的增益设置?
    - A: 通过参考 OPA855 的数据手册和电路图,重新配置相关电阻值以实现所需增益。

    总结和推荐


    综上所述,OPA855IDSGEVM 是一个功能强大且灵活的评估模块,特别适合工程师和研究人员用于探索和测试 OPA855 放大器的性能。其易于配置、广泛的应用场景和可靠的支持体系使其成为该领域的理想选择。因此,强烈推荐使用此评估模块来开发和验证相关应用。
    如需详细了解产品信息及技术细节,建议访问 [德州仪器官网](https://www.ti.com/)。

OPA855DSGEVM参数

参数
典型增益带宽 -
最大工作供电电压 -
Vos - 输入偏置电压 -
典型压摆率 2.75KV/μs
关闭 -
电流 - 输入偏置 -
典型输入噪声电压密度 -
每个通道的输出电流 30mA
电路数 -
CMRR - 共模抑制比 -
通道数量 -
放大器类型 General Purpose
典型供电电流 19mA
-3db带宽 2.5GHz
输出类型 Single-Ended
最小工作供电电压 3.2V
零件状态 在售
包装方式 盒装

OPA855DSGEVM厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA855DSGEVM数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA855DSGEVM OPA855DSGEVM数据手册

OPA855DSGEVM封装设计

查看详情并下载
Symbol
Footprint
3D Model
