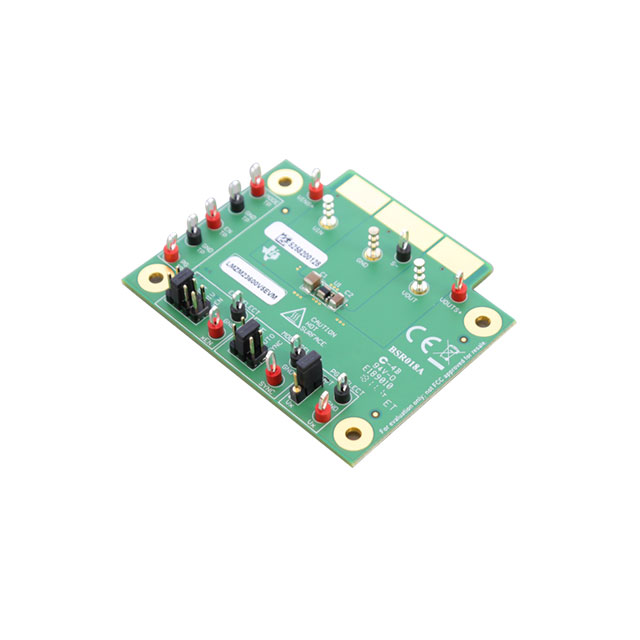

LMZM23600V5EVM

厂牌: TEXAS INSTRUMENTS
产品描述: LMZM23600V5 DC to DC Converter and Switching Regulator Module 5VDC Output Evaluation Board
供应商型号: LMZM23600V5EVM
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 评估、开发板开发工具 LMZM23600V5EVM

LMZM23600V5EVM概述


    产品简介


    LMZM23601 和 LMZM23600 评估板
    LMZM23601 和 LMZM23600 是由德州仪器(Texas Instruments)设计的微型、简单易用的DC/DC降压转换模块。这些模块适用于空间受限且需要高效电源转换的应用场景。它们的输入电压范围为4V至36V,支持多种常见的供电源如5V、12V或24V。其中,LMZM23600 可提供高达0.5A的负载电流,而LMZM23601 则可提供高达1A的电流。
    这些模块的主要功能包括精确的使能电路、输入欠压锁定(UVLO)电路、软启动、轻负载模式选择以实现优异的节能效果或恒频操作、开关频率同步到外部时钟、电源良好标志(Power Good Flag)和过流保护。详细的技术规格可以在产品数据手册中找到。

    技术参数


    - 输入电压范围:4V至36V
    - 输出电压范围(可调):2.5V至15V
    - 输出电流范围:
    - LMZM23600:最高0.5A
    - LMZM23601:最高1A
    - 效率:高达90%
    - 工作温度范围:-40°C 至 +125°C
    - 封装尺寸:微型封装
    - 集成特性:输入UVLO、软启动、轻负载模式选择、同步频率等

    产品特点和优势


    1. 高集成度:内置UVLO、软启动等功能,减少外围电路的设计复杂度。
    2. 宽输入电压范围:适用于多种电源输入,增加了灵活性。
    3. 高效的能量转换:效率高达90%,适用于低功耗应用。
    4. 轻负载模式:根据负载自动调整工作模式,确保在各种负载条件下都具有较高的效率。
    5. 电源良好的标志:提供电源状态指示,便于监控电源健康状况。

    应用案例和使用建议


    应用案例:
    - 用于移动设备充电器:利用其宽泛的输入电压范围和高效率的特点,可以稳定地为移动设备充电。
    - 工业控制系统:适用于要求小体积、高可靠性的工业控制系统。
    - 汽车电子系统:利用其抗高低温性能,在汽车环境中稳定运行。
    使用建议:
    - 在选择输出电压和电流配置时,确保负载电流需求不超过模块的最大额定值。
    - 使用时应确保所有跳线正确设置,并检查输入电源电压符合要求。
    - 需要关注散热问题,特别是在高负载下使用时,确保模块不会过热。

    兼容性和支持


    兼容性:
    - 这些模块支持多种输入电压和输出电压组合,广泛应用于不同的电路设计中。
    - 通过调整反馈电阻分压器对输出电压进行灵活调节。
    支持:
    - 德州仪器提供了详尽的文档和技术支持,包括用户指南和数据手册。
    - 客户可以通过德州仪器的官方网站获得技术支持和售后服务。

    常见问题与解决方案


    1. 问题:电源不能正常启动
    - 解决方法:检查跳线设置是否正确,特别是使能端(EN)的连接情况。

    2. 问题:输出电压不稳定
    - 解决方法:检查输入电压是否稳定,同时确认反馈电阻分压器的连接正确无误。
    3. 问题:模块发热严重
    - 解决方法:增加散热措施,如增加散热片或者改进散热路径。

    总结和推荐


    总体来看,LMZM23601 和 LMZM23600 评估板是一款性能优异、使用方便的DC/DC转换模块。其高集成度、宽输入电压范围、高效能量转换以及多样化的输出配置,使其在多个应用场景中表现出色。对于需要高效、紧凑电源解决方案的设计者来说,这两个模块是非常好的选择。强烈推荐在相关项目中采用这两款模块。

LMZM23600V5EVM参数

参数
零件状态 在售
包装方式 散装

LMZM23600V5EVM厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LMZM23600V5EVM数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 评估、开发板开发工具 TEXAS INSTRUMENTS LMZM23600V5EVM LMZM23600V5EVM数据手册

LMZM23600V5EVM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 604.3724
200+ ¥ 589.007
1000+ ¥ 573.6416
库存: 60
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 6043.72
直接购买
加入购物车
