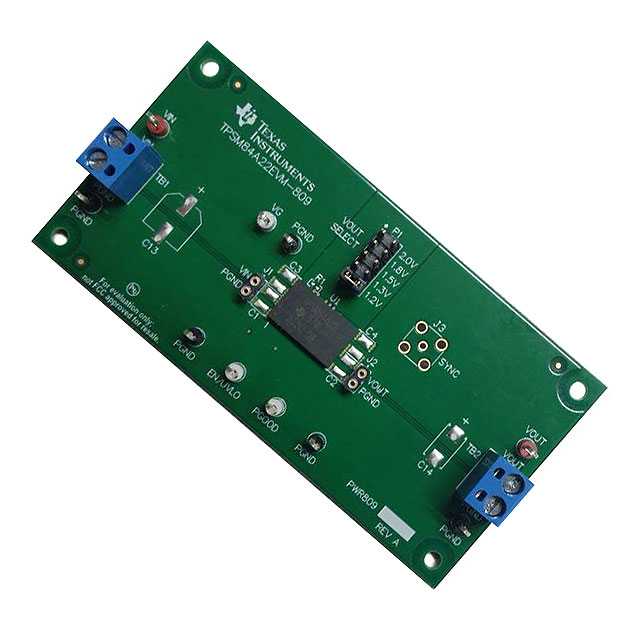

TPSM84A22EVM-809

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 4MHz 1,Non-Isolated 1 2.05V(DC) 1.2V 14V 8V
供应商型号: TPSM84A22EVM-809
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 TPSM84A22EVM-809

TPSM84A22EVM-809概述


    产品简介


    TPSM84A21 和 TPSM84A22 10-A SWIFT™ 电源模块评估板
    TPSM84A21 和 TPSM84A22 是由德州仪器(Texas Instruments)生产的同步降压型电源模块,旨在提供高达 10 安培的输出电流。这些模块将 TPS54A20 DC/DC 同步降压转换器、功率 MOSFET、屏蔽电感器、输入输出电容器及无源组件集成在一个紧凑的封装内。这些模块适用于从 8 V 到 14 V 的输入电压范围,并具有多种输出电压设置。它们被广泛应用于工业控制、数据中心、通信系统等领域,为设计者提供了易用性和小面积印刷电路板(PCB)设计的可能性。

    技术参数


    - 输入电压范围: 8 V 至 14 V
    - 输出电压范围:
    - TPSM84A21EVM-808: 0.55 V 至 1.3 V
    - TPSM84A22EVM-809: 1.2 V 至 2.05 V
    - 输出电流: 最大 10 A
    - 最小输入电压: \( \max(8\text{V}, \text{V}{\text{OUT}} \times 5.3) \)
    - 软启动时间: 固定值,约为 4.1 毫秒
    - 最高开关频率: 自由运行时为 3.7 MHz 至 4.3 MHz;可同步至 3.6 MHz 至 4.4 MHz
    - 温度范围: 未明确,但需参考具体数据手册

    产品特点和优势


    - 紧凑设计: 集成了所有必要的组件,减少了外部设计的工作量。
    - 高效率: 在不同负载条件下表现出良好的效率,例如在 12 V 输入和 1.2 V 输出下,负载为 5 A 时效率超过 90%。
    - 高可靠性: 内置了各种保护机制,如 UVLO(欠压锁定)、PGOOD(电源良好)等,确保系统的稳定运行。
    - 易用性: 提供了清晰的用户界面和测试点,方便进行性能测试和调试。

    应用案例和使用建议


    应用案例:
    在工业控制系统中,这些电源模块常用于驱动电机、传感器和其他低功耗设备。由于它们能够提供稳定的电源输出,因此非常适合需要精确供电的应用场景。
    使用建议:
    - 输入电压选择: 确保输入电压在 8 V 至 14 V 范围内,以避免因输入电压过低导致的设备故障。
    - 散热管理: 由于工作时会产生一定的热量,建议通过适当的散热措施来保证设备的稳定运行。
    - 负载管理: 尽可能避免在短时间内加载过大电流,以减少对模块的冲击。

    兼容性和支持


    - 兼容性: TPSM84A21 和 TPSM84A22 与其他标准电气连接器和组件兼容,能够方便地集成到现有的电路设计中。
    - 支持和维护: 德州仪器提供了详尽的技术文档和在线技术支持,有助于快速解决问题并确保设备正常运行。

    常见问题与解决方案


    1. Q: 设备无法启动
    - A: 检查输入电压是否在正确的范围内,并确保所有连接都已正确安装。
    2. Q: 效率不达标
    - A: 检查负载是否在额定范围内,并确认散热措施是否足够。
    3. Q: 输出电压不稳定
    - A: 确认输出电容器是否正确安装,并检查负载条件是否发生变化。

    总结和推荐



    总结

    :
    TPSM84A21 和 TPSM84A22 是高度集成且易于使用的电源模块,适合在各种高要求的应用场景中使用。其紧凑的设计和高可靠性使得这些模块在市场上具备很强的竞争优势。
    推荐:
    强烈推荐使用 TPSM84A21 和 TPSM84A22 作为新项目中的电源解决方案。其优良的性能和广泛的应用领域使其成为众多设计师的首选。

TPSM84A22EVM-809参数

参数
最大输入电压 14V
开关频率 4MHz
拓扑 -
最小输出电压 1.2V
同步整流器 -
最小输入电压 8V
功能 -
输出数量 1
输出类型 1,Non-Isolated
最大输出电压 2.05V(DC)
零件状态 在售
包装方式 散装

TPSM84A22EVM-809厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPSM84A22EVM-809数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS TPSM84A22EVM-809 TPSM84A22EVM-809数据手册

TPSM84A22EVM-809封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 604.3724
200+ ¥ 589.007
1000+ ¥ 573.6416
库存: 20
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 6043.72
