LM5157EVM-BST

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 2.1MHz 1,Non-Isolated 12V 9V 3V
供应商型号: LM5157EVM-BST
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 LM5157EVM-BST

LM5157EVM-BST概述

    # LM5157EVM-BST Evaluation Module:电子元器件技术手册

    产品简介

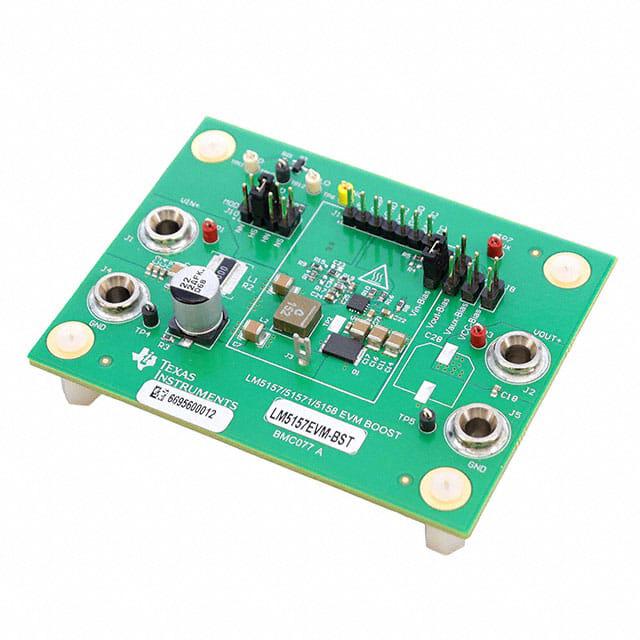

    LM5157EVM-BST 是一款用于展示 LM5157 设备特性和性能的评估模块。LM5157 是一种非同步升压转换器,具有宽输入电压范围、双随机扩频等特点。该模块设计用于在输入电压为 3 V 到 9 V(负载降至 6 V 输入时)情况下提供稳定的 12 V 输出电压,最大输出电流可达 1.6 A,开关频率为 2.1 MHz。

    技术参数


    输入特性
    - 输入电压范围:3 V ~ 9 V
    输出特性
    - 输出电压:12 V
    - 最大输出电流:
    - 1.6 A (VIN = 6 V ~ 9 V)
    - 0.8 A (VIN = 4 V ~ 6 V)
    - 输出过电压保护:13.6 V
    系统特性
    - 开关频率:2.1 MHz
    - 外部时钟同步:1.8 kHz ~ 2.4 kHz
    - 满载效率:92.2%
    - 结温范围:-40°C ~ 150°C

    产品特点和优势


    LM5157EVM-BST 的主要优势如下:
    - 紧密调节的输出电压精度达到 1%,提供高效率的电力转换。
    - 高达 92% 的满载效率,适用于各种负载条件下的电源需求。
    - 恒定的周期峰值电感电流限制,确保稳定可靠的运行。
    - 可编程的打嗝模式保护输出过流。
    - 用户可调的软启动时间。
    - 输出过电压保护和多路输入/输出连接,提高灵活性。
    - 2.1 MHz 的高频率转换,减少外部组件数量。
    - 支持外部时钟同步,以减少电磁干扰。

    应用案例和使用建议


    根据提供的数据,LM5157EVM-BST 在多个应用中表现优异。例如,测试结果显示,当输入电压在 3 V 至 9 V 范围内变化时,该模块可以提供高达 1.6 A 的电流。其高效率和稳定性使得它适合用于需要高功率输出的应用场景,如工业控制、通信设备和消费电子产品。
    在使用过程中,建议对负载变化进行适当的监控,特别是在高输入电压和大电流输出的情况下。此外,建议进行充分的散热设计,尤其是在高温环境下运行时,以确保长期可靠的工作。

    兼容性和支持


    LM5157EVM-BST 具有良好的兼容性,可以通过多种配置选项实现不同的操作模式。同时,Texas Instruments 提供了详细的文档和支持服务,包括设计文件和测试指南,帮助用户更好地理解和使用该模块。

    常见问题与解决方案


    以下是根据技术手册中常见的用户问题及其解决方案:
    1. Q: 如何连接 BIAS 引脚?
    - A: BIAS 引脚可以通过外部供电(VAUX)、输入电压(VIN)、调节后的输出电压(VOUT)或者 VCC 引脚来连接。
    2. Q: 如何测量输出电压和电流?
    - A: 使用数字万用表分别连接到 VOUT+ 和 GND 位置测量输出电压;连接到 VIN+ 和 GND 测量输入电压。对于电流测量,需要使用安培计接入电路,注意电流计的最大电流容量。
    3. Q: 如何禁用打嗝模式?
    - A: 将 J11 的跳线设置为(NN),即 J11 中的 Pin 1 至 Pin 2。

    总结和推荐


    总体来看,LM5157EVM-BST 是一款高效且灵活的评估模块,适合需要高效率、紧凑设计的应用。该模块的优点在于其广泛的输入电压范围、稳定的输出电压、高效率和多样化的配置选项。推荐用于需要高可靠性、高效能的电源解决方案的设计项目中。
    通过上述详细的技术参数和使用说明,LM5157EVM-BST 无疑将帮助设计师更好地理解如何应用和优化该评估模块,从而推动相关应用的发展。

LM5157EVM-BST参数

参数
同步整流器 -
最大输入电压 9V
输出数量 -
输出类型 1,Non-Isolated
最小输入电压 3V
功能 -
拓扑 -
最大输出电压 12V
开关频率 2.1MHz
最小输出电压 -
零件状态 在售
包装方式 盒装
