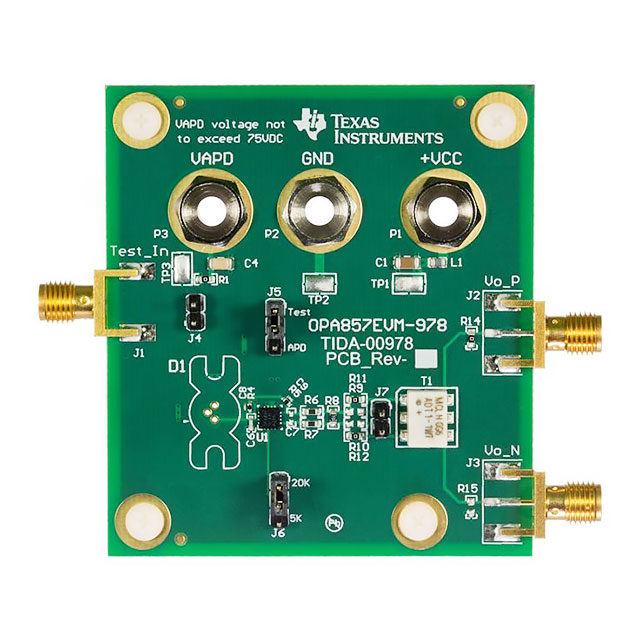

OPA857EVM-978

产品分类: 其他放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 德州仪器 开发套件, Amplifier IC Development Kit, 用于OPA857
供应商型号: OPA857EVM-978
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 其他放大器 OPA857EVM-978

OPA857EVM-978概述


    产品简介


    OPA857超低噪声宽带可选反馈电阻跨阻放大器是一种高性能光二极管监测应用中的跨阻放大器。OPA857具有可选择反馈电阻的功能,简化了高动态范围和灵活性需求的设计,适用于现代跨阻放大器应用。该产品广泛应用于光电检测、高速电流到电压转换、光学放大器和CAT扫描前端等领域。

    技术参数


    产品规格
    - 电源电压范围: 2.7 V 至 3.6 V
    - 电源电流: 23.4 mA
    - 工作温度范围: -40°C 至 +85°C
    - 绝对最大额定值:
    - 供电电压范围: 3.8 V
    - 输入和输出电压: -0.7 V (VS-) 到 (VS+) + 0.7 V
    - 差分输入电压: 1 V
    - 输出电流: 50 mA
    - 输入电流: 10 mA
    - 热性能:
    - 结温(TJ): 150°C (最高)
    - 持续工作结温(TJ): 140°C
    - 自由空气温度范围(TA): -40°C 至 +85°C
    - 存储温度(Tstg): -65°C 至 +150°C
    电气特性
    - 交流性能:
    - 小信号带宽 (Ctrl=1): 125 MHz
    - 小信号带宽 (Ctrl=0): 105 MHz
    - 斜率 (SR): 215 V/μs
    - 过载恢复时间: < 25 ns
    - 第二次谐波失真 (HD2): -80 dBc (5 kΩ), -83 dBc (20 kΩ)
    - 第三次谐波失真 (HD3): -88 dBc (5 kΩ), -83 dBc (20 kΩ)
    - 直流性能:
    - 跨阻增益 (Ctrl=1): 18.2 kΩ
    - 跨阻增益 (Ctrl=0): 4.5 kΩ
    - 输出偏置电压 (TA=+25°C): ±1 mV
    - 电源抑制比 (PSRR): 70 dB (dc), 15 dB (10 MHz)

    - 输出电压摆幅:
    - 输出电压范围 (TA=25°C): 0.6 V 至 1.9 V
    - 输出电流驱动能力: ±5 mA (线性操作)

    产品特点和优势


    优势特点
    1. 超低噪声: 内置砖墙滤波器带宽为135 MHz时,输入参考电流噪声为15 nARMS。
    2. 快速过载恢复: 过载恢复时间小于25纳秒,可以快速保护信号链免受过压影响。
    3. 内部输入保护二极管: 提供额外的电路保护。
    4. 宽动态范围: 支持多种增益配置,满足不同应用场景的需求。
    5. 小封装: 采用3mm x 3mm VQFN封装,适合紧凑型设计。

    应用案例和使用建议


    典型应用场景
    1. 光电检测:如光纤通信系统中的光接收器。
    2. 高精度测量:如激光测距仪中的信号处理。
    3. 医疗成像:如CT扫描设备中的前端电路。
    使用建议
    - 确保正确的电源电压和电流匹配,以保证最佳性能。
    - 注意热管理,特别是在高温环境下要确保良好的散热措施。
    - 对于高动态范围应用,选择适当的反馈电阻来优化性能。
    - 在使用过程中注意避免过压和过流,以免损坏设备。

    兼容性和支持


    兼容性
    OPA857与多种光电传感器和信号处理芯片兼容,适用于各种高性能光电系统。
    支持服务
    制造商提供了详细的技术文档和社区支持资源,帮助用户更好地理解和使用该产品。此外,还有技术支持团队提供专业帮助。

    常见问题与解决方案


    常见问题及解决方案
    1. 问题: 无法达到预期的小信号带宽。
    - 解决方案: 检查供电电压和寄生电容是否符合规格要求。
    2. 问题: 输出偏置电压不稳定。
    - 解决方案: 确认接地连接良好,避免外部干扰。
    3. 问题: 设备过热。
    - 解决方案: 使用散热片或风扇进行主动冷却,确保良好的热管理。

    总结和推荐


    综合评价
    OPA857是一款性能卓越的超低噪声跨阻放大器,适用于多种高精度光电信号处理应用。其独特的可选反馈电阻和快速过载恢复能力使其在光电检测领域具备显著的优势。在设计高动态范围和高性能的光电系统时,该产品是一个理想的选择。
    推荐
    鉴于其出色的性能和广泛的适用性,我们强烈推荐使用OPA857跨阻放大器。对于需要高性能和高可靠性的光电应用项目,这款产品无疑是最佳选择之一。

OPA857EVM-978参数

参数
最大工作供电电压 -
最小工作供电电压 -
放大器类型 Transimpedance
典型供电电流 23.4mA
零件状态 在售
包装方式 散装

OPA857EVM-978厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA857EVM-978数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他放大器 TEXAS INSTRUMENTS OPA857EVM-978 OPA857EVM-978数据手册

OPA857EVM-978封装设计

查看详情并下载
Symbol
Footprint
3D Model
