DAC7678EVM

厂牌: TEXAS INSTRUMENTS
产品描述: DAC7678 DAC Evaluation Board
供应商型号: DAC7678EVM
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 评估、开发板开发工具 DAC7678EVM

DAC7678EVM概述

    DAC7678EVM 技术手册

    1. 产品简介

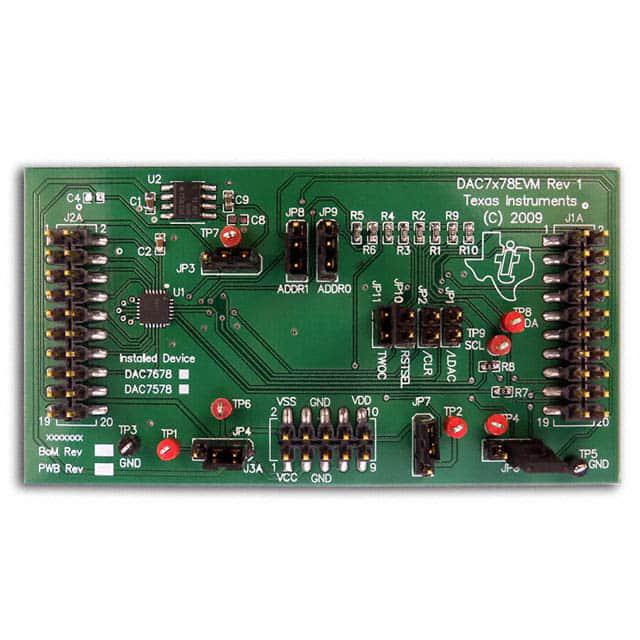

    DAC7678EVM 是一款专为DAC7678设计的评估板(EVM),适用于低功耗、电压输出的八通道12位数字模拟转换器(DAC)。DAC7678通过I2C接口控制,可实现高达3.4MHz的时钟速率。该评估板支持多种数字和输入输出电压选择,可配合德州仪器的模块化EVM系统使用。

    2. 技术参数


    - 基本规格
    - 类型:12位,八通道DAC
    - 工作电源:单AVDD供电
    - 内置参考电压:默认禁用,2.5V
    - 输出范围:5V
    - 控制接口:I2C接口(最大3.4MHz)

    - 性能参数
    - 功耗:低功耗
    - 工作温度范围:未指定,但通常为工业级标准
    - 驱动能力:直接驱动DAC7678所有引脚
    - 支持的电气特性
    - 支持电压范围:+2.7V 至 +5.5V
    - 输入信号:模拟输入和数字控制信号
    - 输出信号:模拟输出
    - 工作环境
    - 供电电压:+5V 单电源供电

    3. 产品特点和优势


    - 灵活性高:可配置多种外部参考电压源,适应不同应用需求。
    - 兼容性强:与德州仪器的模块化EVM系统兼容,可方便集成。
    - 控制方式多样:支持硬件和软件控制,方便用户灵活操作。
    - 设计紧凑:紧凑的设计使得安装和调试非常方便。

    4. 应用案例和使用建议


    - 应用场景:
    - 在工业控制系统中用于精确控制信号。
    - 在通信设备中作为数据传输的一部分。

    - 使用建议:
    - 确保使用清洁、稳定且调节良好的电源。
    - 根据需要调整参考电压和地址设置,以满足特定应用需求。
    - 在启用内部参考电压前,务必正确设置跳线位置,避免损坏设备。

    5. 兼容性和支持


    - 兼容性:与德州仪器的其他模块化EVM系统兼容,便于集成。
    - 技术支持:提供相关文档下载和技术支持,可在TI官网获取更多信息。

    6. 常见问题与解决方案


    - 问题1:如何选择正确的参考电压?
    - 解决方案:根据具体应用需求,通过设置跳线JP3选择合适的参考电压。

    - 问题2:如何正确配置DAC7678的I2C地址?
    - 解决方案:通过跳线JP8和JP9设置ADDR0和ADDR1,确定I2C地址。
    - 问题3:如何确保DAC7678正常工作?
    - 解决方案:确保电源电压在指定范围内,跳线设置正确,并遵循相关技术文档中的指导。

    7. 总结和推荐


    DAC7678EVM 是一款高性能、多功能的评估板,适用于各种应用场合。其灵活的配置选项和广泛的电压支持使其在工业和通信领域具有很高的实用价值。对于希望快速评估DAC7678性能的工程师来说,这款评估板是一个理想的选择。强烈推荐使用DAC7678EVM进行原型开发和测试。

DAC7678EVM参数

参数
零件状态 在售
包装方式 散装

DAC7678EVM厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DAC7678EVM数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 评估、开发板开发工具 TEXAS INSTRUMENTS DAC7678EVM DAC7678EVM数据手册

DAC7678EVM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 925.0492
200+ ¥ 901.531
1000+ ¥ 878.0128
库存: 40
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 9250.49
