ISOUSB211DPEVM

厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: ISOUSB211DPEVM
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 评估、开发板开发工具 ISOUSB211DPEVM

ISOUSB211DPEVM概述

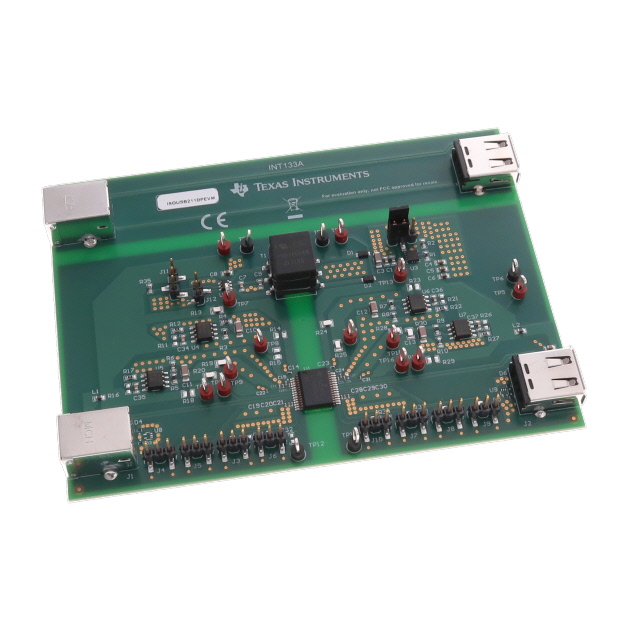

    ISOUSB211DPEVM Isolated USB Evaluation Module

    1. 产品简介


    ISOUSB211DPEVM是一款单通道隔离式USB评估模块(EVM),设计用于高速开发和分析隔离系统。该模块专为ISOUSB211设备提供一个快速、可靠的测试平台,支持低速(1.5 Mbps)、全速(12 Mbps)和高速(480 Mbps)信号速率。适用于USB主机、设备、外设和电缆的隔离应用,广泛应用于通信设备、工业控制系统和医疗仪器等领域。

    2. 技术参数


    - 数据传输率: 支持低速、全速和高速USB信号速率。
    - 电流消耗: 符合USB 2.0标准。
    - 电压范围: 输入电压范围为0 V到5.5 V。
    - 工作温度范围: -40°C 到 +115°C。
    - 隔离电压: 硅氧化物(SiO2)绝缘层,承受电压为5700 VRMS,工作电压为1060 VRMS。
    - 封装: 28针SSOP (DP-28) 封装。

    3. 产品特点和优势


    ISOUSB211DPEVM具有以下独特功能和优势:
    - 自动连接和速度检测: 自动检测连接状态和数据传输速率,减少手动配置的时间和复杂度。
    - 信号均衡: 内置可编程均衡器,消除板载迹线造成的信号损失,符合USB 2.0高速TX和RX眼图模板。
    - 电气隔离: 通过隔离电源供应,保护设备免受高电压冲击,并防止总线上的噪声电流进入本地接地。
    - 自动角色反转: 若上游端口检测到新连接,则重新定义上游和下游端口,提高灵活性和可靠性。
    - 宽温度范围: -40°C 到 +115°C 的工作温度范围,适用于恶劣环境。

    4. 应用案例和使用建议


    ISOUSB211DPEVM适用于多种USB隔离应用,例如USB主机、设备、外设和电缆隔离。具体使用时建议:
    - 使用USB 2.0型B插座和USB标准插座进行连接。
    - 根据实际需求调整LDO(低压差稳压器)的配置,例如启用或禁用特定LDO。
    - 在不同应用场景下,注意检查和调整各电阻值以满足不同的测试条件。

    5. 兼容性和支持


    ISOUSB211DPEVM与多种电源输入方式兼容,包括受控电源、标准USB 2.0接口和标准直流适配器。TI(德州仪器)提供了详细的文档和技术支持,帮助用户更好地理解和使用该产品。如果遇到任何问题,用户可以参考官方文档或联系技术支持团队获取帮助。

    6. 常见问题与解决方案


    - 问题1: 如何正确配置LDO?
    - 解决方案: 参考表4-1中的电阻配置表,根据需要设置相关电阻,如R11和R12来控制LDO的工作状态。

    - 问题2: 如何调整信号均衡器?
    - 解决方案: 查阅ISOUSB211数据手册,了解如何使用内置的均衡器,通过软件或硬件方式进行调整。

    - 问题3: 如何确保设备正常运行?
    - 解决方案: 检查供电电压是否在规定范围内(0V到5.5V),并确认所有连接都正确无误。

    7. 总结和推荐


    ISOUSB211DPEVM作为一款高效且功能全面的USB隔离评估模块,能够显著提升USB系统的开发效率和可靠性。其出色的隔离性能和灵活的配置选项使其成为工业、医疗和其他关键应用的理想选择。强烈推荐在需要进行USB隔离测试和开发的项目中使用ISOUSB211DPEVM。

ISOUSB211DPEVM参数

参数
零件状态 在售
包装方式 盒装

ISOUSB211DPEVM厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

ISOUSB211DPEVM数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 评估、开发板开发工具 TEXAS INSTRUMENTS ISOUSB211DPEVM ISOUSB211DPEVM数据手册

ISOUSB211DPEVM封装设计

查看详情并下载
Symbol
Footprint
3D Model
