OPA310SIDCKR

产品分类: 其他放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 165μA Standard SC-70-6 贴片安装,黏合安装
供应商型号: OPA310SIDCKR
供应商: 云汉优选
标准整包数: 1

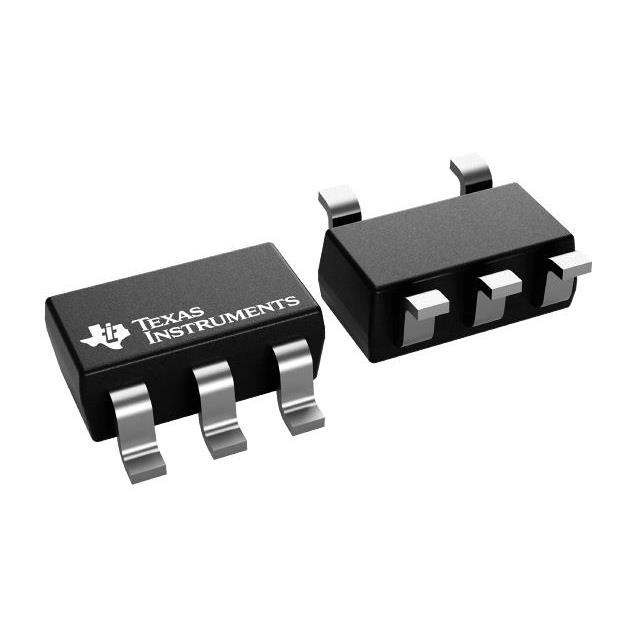

TEXAS INSTRUMENTS 其他放大器 OPA310SIDCKR

OPA310SIDCKR概述

    高性能低压高输出电流运算放大器:OPAx310 系列

    1. 产品简介


    OPAx310 系列是一款高输出电流、低电压(1.5 V 至 5.5 V)的轨到轨输入输出运算放大器,具有快速关断功能,广泛应用于工业、消费电子及通信领域。OPA310、OPA2310 和 OPA4310 分别为单通道、双通道和四通道版本,旨在满足不同设计需求,提供卓越的性能和可靠性。
    主要功能:
    - 高输出电流:最大 ±150 mA 输出能力。
    - 快速关断:典型关闭时间仅为 0.9 µs。
    - 宽工作电压范围:1.5 V 至 5.5 V。
    - 低输入偏置电压:典型值 ±250 µV。
    - 优秀的抗噪声性能:热噪声地板低至 16 nV/√Hz。
    应用领域:
    该系列产品适用于光学模块、电流传感电路、LED 和激光驱动器、麦克风前置放大器、4-20 mA 回路驱动器以及参考缓冲器等多种场景。

    2. 技术参数


    以下是 OPAx310 的关键性能指标和技术参数:
    | 参数 | 单位 | 值 |
    |
    | 输出电流 | mA | ±150 |
    | 启动延迟时间 | µs | 0.9 |
    | 工作电压范围 | V | 1.5 - 5.5 |
    | 输入偏移电压 | µV | ±250 |
    | 增益带宽积 | MHz | 3 |
    | 最大功耗 | W | 0.825 |
    | 工作温度范围 | °C | -40 至 125 |
    此外,该系列运算放大器具备以下特性:
    - 内置失效安全输入结构,无输入引脚与正电源直接连接二极管。
    - 优化的静态电流:每通道典型值 165 µA。
    - 支持高达 250 pF 的电容负载,无需持续振荡。
    3. 产品特点与优势
    独特优势:
    1. 高速关断能力:快速响应的关断功能使系统能够在待机模式下大幅降低功耗,特别适合于需要动态节能的应用场景。
    2. 高集成度:多种封装形式(如 SOT-23、SC70、X2QFN 等),便于小型化设计。
    3. 卓越性能:低输入偏置电压和高增益带宽积保证了信号传输的精确性和稳定性。
    4. 可靠保护:内部包含过流保护和热关断机制,增强了产品的工作安全性。
    市场竞争力:
    OPAx310 系列以其高效能、低成本和易于集成的特点,在 LED 驱动器、精密传感器接口、通信模块等领域极具市场竞争力。
    4. 应用案例与使用建议
    典型应用场景:
    - 光学模块中的光电转换电路。
    - 电流感测电路的高端精密监控。
    - 微型化设计中 LED/LCD 驱动模块的部署。
    使用建议:
    - 在高速开关电路中,建议结合外部滤波电容以提高信号稳定性。
    - 当用于大电流输出场景时,可通过并联多个 OPAx310 来提升输出能力。
    - 温度变化可能影响性能,建议选择合适的工作温度范围进行校准。
    5. 兼容性与支持
    OPAx310 系列运算放大器能够与主流微控制器、数模转换器(DAC)和电源管理芯片无缝配合,适用于多种嵌入式设计。同时,德州仪器(TI)提供丰富的技术支持文档、开发工具和样片服务,帮助工程师加速产品开发周期。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法启动关断功能 | 检查 SHDN 引脚电压是否符合规范(0 V 至 1.2 V)。 |
    | 输出电流不足 | 确保电源电压在额定范围内,并避免负载过高。 |
    | 热关断触发 | 减少功耗,增加散热措施或降低工作频率。 |
    7. 总结与推荐
    综上所述,OPAx310 系列运算放大器凭借其高输出电流、快关断时间和宽电压支持,成为高性能低功耗设计的理想选择。它不仅适用于光学和通信领域,还能满足消费电子和工业自动化的需求。我们强烈推荐 OPAx310 系列作为下一代电子产品设计的核心组件。

    此技术文章基于 OPAx310 数据手册内容编写,旨在为工程师提供全面的技术参考和应用指导。希望本文能帮助您更深入地了解这款卓越的运算放大器产品。

OPA310SIDCKR参数

参数
最小工作供电电压 -
放大器类型 Standard
典型供电电流 165μA
最大工作供电电压 -
通用封装 SC-70-6
安装方式 贴片安装,黏合安装
包装方式 卷带包装

OPA310SIDCKR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA310SIDCKR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他放大器 TEXAS INSTRUMENTS OPA310SIDCKR OPA310SIDCKR数据手册

OPA310SIDCKR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 2.278
3000+ ¥ 2.2224
6000+ ¥ 2.1483
库存: 3844
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 2278
