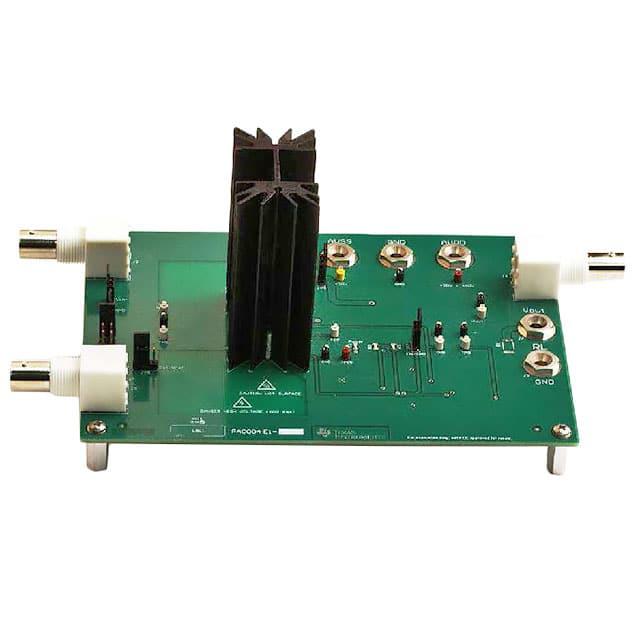

OPA548EVM

产品分类: 其他放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 17mA Power
供应商型号: OPA548EVM
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 其他放大器 OPA548EVM

OPA548EVM概述

    高质量文章:OPA547/OPA548 评估模块(EVM)技术手册解析

    产品简介


    OPA547 和 OPA548 高压高电流运算放大器是为广泛的工业和商业应用设计的高功率器件。这些设备与低功率运算放大器类似,但具备提供安培级输出电流的能力和超过50伏的输出电压摆动能力。OPA547 和 OPA548 提供可调电流限制功能、热关断以及使能和关断特性,从而增强了使用灵活性和保护性。

    技术参数


    - 供电电压: 单电源供电可达60V,双电源供电可达±30V。
    - 输出电流: OPA547 可提供连续直流电流500mA,OPA548可提供约3A连续直流电流。
    - 电流限制: 默认情况下,通过14.7kΩ电阻(Rcl)限制输出电流至约2.5A(OPA548)和510mA(OPA547)。
    - 热关断: 当温度过高时自动进入热关断模式。
    - 操作环境: 工作温度范围从-40°C到85°C。
    - 电气特性: 双极型晶体管技术和高性能封装确保高可靠性。


    产品特点和优势


    OPA547/OPA548 评估模块的主要特点是其多功能配置能力和广泛的适用性。它可以轻松配置为非反相、反相或差分放大器,或作为改进型霍尔兰德电流泵。这种多功能性使得该评估模块在各种应用场景中表现卓越,例如音频处理、工业自动化和信号放大等领域。此外,内置的LED状态指示灯和丰富的硬件跳线功能提供了便捷的配置和监控手段。

    应用案例和使用建议


    根据手册中的描述,OPA547/OPA548 评估模块可以应用于多种应用场景。例如,在工业自动化系统中作为电机驱动器,或者在音频处理设备中实现音频放大功能。具体使用建议如下:
    1. 单电源供电模式: 使用6.0V以上电压供电,以确保所有功能正常运行。
    2. 双电源供电模式: 确保正负电压范围均满足要求(±4V至±30V),以避免任何功能性失效。
    3. 高电流负载测试: 在进行高电流负载测试时,确保供电电缆具有足够的载流能力,并且适当增加散热措施,以防止设备过热。

    兼容性和支持


    OPA547/OPA548 评估模块设计为与标准电子元器件和仪器高度兼容,用户可以通过标准接口连接各种外部设备。此外,德州仪器提供了详尽的技术支持和文档资源,包括详细的电路图、零件清单和应用笔记等,帮助用户更好地理解和使用该模块。

    常见问题与解决方案


    在使用过程中可能会遇到一些常见问题,以下是几个典型问题及其解决方案:
    1. 无法点亮绿色LED: 检查是否有正确的电源供应(V+)连接。
    2. 热关断频繁触发: 确认散热措施有效,必要时更换更大尺寸的散热器。
    3. 电流限制不起作用: 检查并正确设置Rcl电阻值,确保符合预期输出电流。

    总结和推荐


    总体来看,OPA547/OPA548 评估模块是一款功能强大且易于使用的评估工具,非常适合用于快速原型开发和性能测试。它提供了多种配置选项,适用于广泛的应用场景。对于需要高压、高电流输出以及精确控制的应用来说,这款评估模块无疑是理想的选择。因此,强烈推荐在相关项目中使用此模块,以提高开发效率和产品性能。
    这份文章涵盖了产品的详细介绍、技术规格、应用案例及使用建议等内容,旨在为用户提供全面的产品了解和使用指导。
