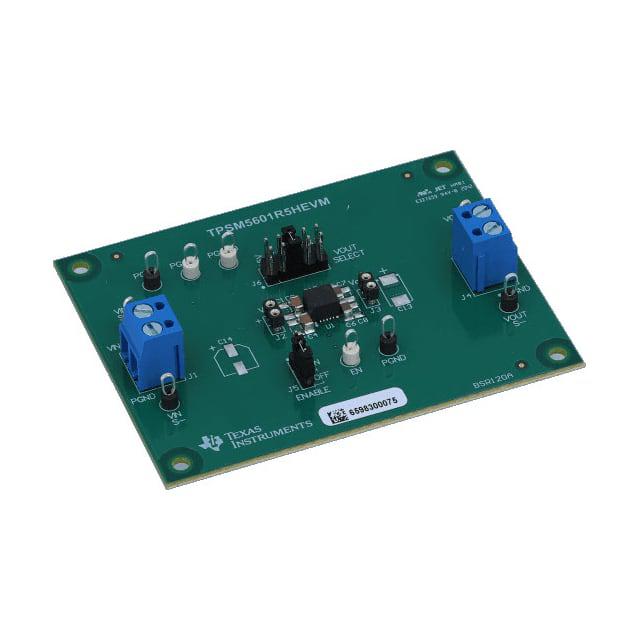

TPSM5601R5HEVM

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 1MHz 1,Non-Isolated 5V 60V 4.2V
供应商型号: TPSM5601R5HEVM
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 TPSM5601R5HEVM

TPSM5601R5HEVM概述


    产品简介


    TPSM5601R5H 和 TPSM5601R5HS 电源模块
    TPSM5601R5H 和 TPSM5601R5HS 是同步降压型电源模块,专为广泛的输入电压范围(4.2V 到 60V)而设计。这些模块适用于工业自动化、通信设备和电力系统等领域。TPSM5601R5HS 特别提供了频率扩展谱操作,以提高系统的抗干扰能力。通过简单的配置跳线,输出电压可以设置为五个常用的值:2.5V、3.3V、5.0V、12V 和 15V。

    技术参数


    - 输入电压范围: 4.2V 至 60V
    - 输出电压可调范围: 2.5V, 3.3V, 5.0V, 12V, 15V
    - 最大输出电流: 1.5A
    - 输入/输出电容器: 包括了全范围输入电压和可选输出电压
    - 热管理: 推荐的 PCB 布局最大化了热性能
    - 开关频率: 高频操作,支持频率扩展谱

    产品特点和优势


    1. 高集成度: 集成了输入滤波器、控制器、功率 MOSFET 和输出电容器,简化了电路设计。
    2. 频率扩展谱: 改善了系统的抗干扰能力,适用于对电磁兼容性要求较高的场合。
    3. 高效能: 最大化了效率,减少了能量损失。
    4. 易用性: 通过配置跳线可以轻松选择输出电压,简化了安装和调试过程。

    应用案例和使用建议


    应用场景:
    - 工业控制和自动化设备
    - 通信设备
    - 电力系统
    使用建议:
    1. 选择合适的输出电压: 在接通电源前,确保跳线正确配置以选择所需的输出电压。
    2. 测试和验证: 使用示波器和其他测试工具测量输入电压、输出电压和电流,以确保模块正常工作。
    3. 热管理: 确保散热良好,特别是在高负载条件下。合理的 PCB 布局是关键。

    兼容性和支持


    - 兼容性: 该模块与常见的连接器和测试点兼容,易于集成到现有系统中。
    - 技术支持: 提供详尽的技术文档和参考设计,以便用户快速上手。

    常见问题与解决方案


    1. 问题: 输入电压超出范围时模块无法正常工作。
    - 解决方案: 检查输入电压并确认其在 4.2V 至 60V 范围内。
    2. 问题: 输出电压不稳定。
    - 解决方案: 检查输入电压和负载条件,确保配置跳线正确。如果仍然存在问题,请检查外部电容器和电阻。
    3. 问题: 模块过热。
    - 解决方案: 优化 PCB 布局,确保良好的热管理。可能需要增加散热片或改进散热路径。

    总结和推荐


    TPSM5601R5H 和 TPSM5601R5HS 同步降压型电源模块以其高效的性能、易于使用的特性以及优异的可靠性,非常适合用于工业自动化和通信设备等高要求的应用场景。尽管在初始配置和热管理方面需要注意一些细节,但一旦设置完成,这些模块将提供出色的性能表现。因此,强烈推荐使用这些模块来构建高性能的电源解决方案。

TPSM5601R5HEVM参数

参数
功能 -
同步整流器 -
最小输入电压 4.2V
开关频率 1MHz
输出类型 1,Non-Isolated
输出数量 -
最小输出电压 -
最大输入电压 60V
拓扑 -
最大输出电压 5V
零件状态 在售
包装方式 盒装

TPSM5601R5HEVM厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPSM5601R5HEVM数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS TPSM5601R5HEVM TPSM5601R5HEVM数据手册

TPSM5601R5HEVM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 600.974
200+ ¥ 585.695
1000+ ¥ 570.416
库存: 10
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 6009.74
