OPA1S2384EVM

产品分类: 其他放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 9.2mA Transimpedance
供应商型号: OPA1S2384EVM
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 其他放大器 OPA1S2384EVM

OPA1S2384EVM概述

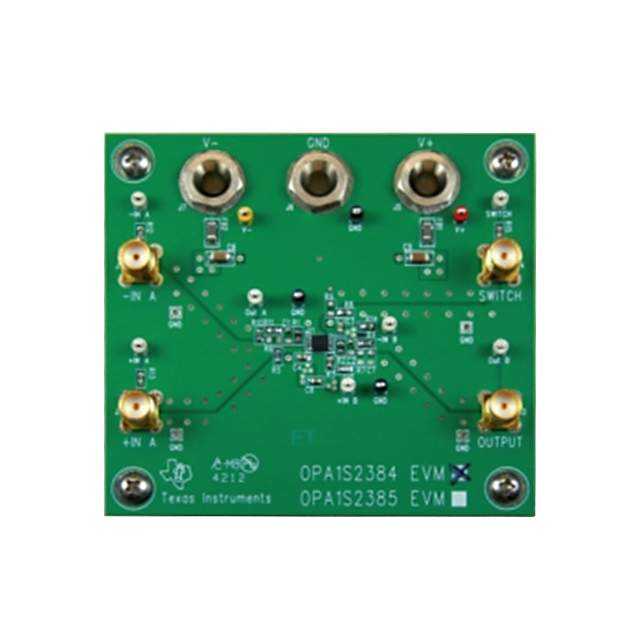

    OPA1S238xEVM: 高速运算放大器模块

    产品简介


    OPA1S238xEVM是一款用于评估OPA1S2384和OPA1S2385运算放大器性能的评估模块(Evaluation Module)。这些运放具有高带宽和FET输入特性,能够跟踪和捕捉高速信号,适用于宽带光电二极管放大等应用。它们采用DFN-10封装形式,提供单电源和双电源配置下的基本功能测试。

    技术参数


    - 型号: OPA1S2384, OPA1S2385
    - 封装: DFN-10
    - 应用: 宽带光电二极管放大、高速信号跟踪与捕获
    - 工作电压范围:
    - 双电源模式: ±2.75V 至 ±1.35V
    - 单电源模式: +5.5V 至 +2.7V
    - 频率响应: 未明确提及,但高带宽特性表明支持高频信号
    - 增益设置: 默认非反相增益为1,通过修改R1、C1、R5、R6和R10等组件可调整
    - 输入输出阻抗: 50-Ω
    - 控制信号: 通过SMA接口连接

    产品特点和优势


    - 多配置能力: 支持单电源和双电源操作。
    - 易于测试: 提供测试点(Test Points)、SMA连接器和香蕉插头,方便接入关键节点。
    - 模块化设计: 允许多种增益、反馈和滤波配置,通过更换不同的电阻和电容来实现。
    - 标准兼容性: 设计用于连接标准50-Ω测试设备。

    应用案例和使用建议


    - 光电二极管放大: 在高速光电二极管应用中,OPA1S238xEVM可以通过改变增益和滤波配置,适应不同的信号处理需求。
    - 信号跟踪和捕捉: 在需要跟踪快速变化信号的应用中,OPA1S238xEVM可以轻松地进行测试,确保放大器的动态响应符合要求。
    - 示波器校准: 使用标准50-Ω负载条件下的信号输入输出测试点,可以用于测试和校准示波器等设备。

    兼容性和支持


    - 与测试设备兼容: 设计用于连接标准50-Ω测试设备。
    - 厂商支持: TI提供了详细的用户指南和技术文档,同时可通过技术支持热线获取帮助。

    常见问题与解决方案


    - Q: 如何确定设备是否正常工作?
    - A: 使用示波器连接测试点,观察输出信号是否符合预期。如果输出信号失真严重,检查供电电压和输入信号。

    - Q: 增益设置不正确怎么办?
    - A: 修改R1、C1、R5、R6和R10等组件来调整增益。可以参考数据手册的电路图来进行精确调整。
    - Q: 设备如何连接外部信号?
    - A: 使用TP6和TP7测试点连接外部信号到放大器B的输入端。根据需要的信号源类型选择合适的连接方式。

    总结和推荐


    OPA1S238xEVM是一个功能强大且灵活的评估工具,非常适合需要高速信号处理的工程开发和测试场景。其丰富的配置选项和易于接入的设计使其成为同类产品中的佼佼者。强烈推荐给那些希望在实际项目中进行高精度、高速信号处理验证的工程师和研究人员。

OPA1S2384EVM参数

参数
放大器类型 Transimpedance
典型供电电流 9.2mA
最大工作供电电压 -
最小工作供电电压 -
零件状态 在售
包装方式 盒装

OPA1S2384EVM厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA1S2384EVM数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他放大器 TEXAS INSTRUMENTS OPA1S2384EVM OPA1S2384EVM数据手册

OPA1S2384EVM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 604.3724
200+ ¥ 589.007
1000+ ¥ 573.6416
库存: 30
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 6043.72
