BOOSTXL-CAPKEYPAD

厂牌: TEXAS INSTRUMENTS
产品描述: MSP430FR2522 Microcontroller Evaluation Board 9.25KB RAM Linux/Mac OS/Win
供应商型号: BOOSTXL-CAPKEYPAD
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 评估、开发板开发工具 BOOSTXL-CAPKEYPAD

BOOSTXL-CAPKEYPAD概述

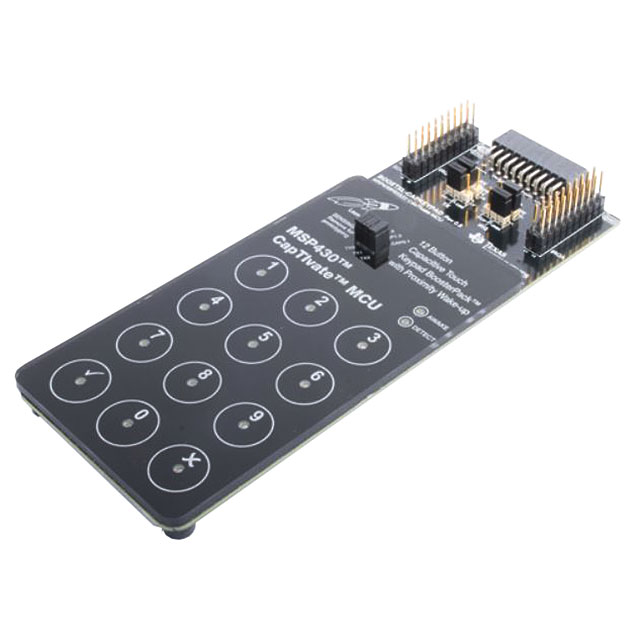

    BOOSTXL-CAPKEYPAD Capacitive Touch BoosterPack Plug-in Module: Technical Overview and User Guide

    1. 产品简介


    BOOSTXL-CAPKEYPAD 是一款基于 TI 的 MSP430FR2522 电容式触摸感应微控制器的评估模块。它为用户提供了一个易于使用的 12 键电容式触摸数字键盘,具有 LED 背光和接近唤醒功能。该模块旨在扩展开发套件的功能,适用于多种用途,包括人机界面(HMI)设计和 CapTIvate 技术的评估。

    2. 技术参数


    - 电容式触摸感应微控制器: MSP430FR2522
    - 存储器: 7.25 KB FRAM, 2 KB SRAM
    - 接口: I2C, UART
    - 按键: 12 键
    - 驱动线: 14 条 LED 驱动线
    - 传感线: 5 条 RX 感应线, 3 条 TX 感应线
    - 电源: 3.3-V LDO
    - 兼容电压: 5V
    - 尺寸: 与标准 40 针 BoosterPack 插件模块相兼容

    3. 产品特点和优势


    - 集成电容式触摸传感器: 支持多达 12 个键位,每个键位均可独立检测。
    - LED 背光: 支持 12 个按键背光和两个状态指示灯,适合于任何照明条件下的应用。
    - 快速开发工具: 兼容 CapTIvate 设计中心和 Code Composer Studio (CCS),加速开发过程。
    - 高可靠性: 基于 MSP430FR2522 微控制器,确保稳定可靠的电容式触摸感应性能。

    4. 应用案例和使用建议


    - 人机界面设计: 可以用于实现更复杂的用户交互体验,例如智能家电或工业控制面板。
    - 评估 CapTIvate 技术: 通过结合 CAPTIVATE-PGMR 和 CapTIvate 设计中心,可以实时查看传感器数据并调整触控传感器的性能。
    - 外部传感器测试: 用户可以连接多达三个外部电容式传感器来测试自己的传感器设计概念。
    使用建议:
    - 在设计时考虑电源管理和信号完整性,避免潜在的干扰问题。
    - 确保适当的接地设计,以获得最佳的触摸感应效果。
    - 使用合适的工具如 I2C 读写工具进行调试和开发,提高开发效率。

    5. 兼容性和支持


    - 兼容标准: 与 40 针 BoosterPack 插件模块标准兼容。
    - 开发工具: 兼容 CapTIvate 设计中心、Code Composer Studio (CCS) 和 IAR Embedded Workbench for MSP430。
    - 技术支持: 提供 90 天的质量保证,并可通过指定地址将不合格的 EVM 退回进行维修或更换。

    6. 常见问题与解决方案


    - 问题: 设备启动后无反应。
    - 解决方案: 检查 I2C 连接是否正确,确保设备已正确配置并与主机通信。
    - 问题: 触摸按键响应不灵敏。
    - 解决方案: 确认设备接地良好,尝试重新校准触摸传感器参数。
    - 问题: 设备工作温度异常。
    - 解决方案: 检查是否在规定的温度范围内工作,如有需要可采取散热措施。

    7. 总结和推荐



    总结

    :
    BOOSTXL-CAPKEYPAD 是一个强大且易用的电容式触摸评估模块,非常适合进行触摸传感器的设计和开发。它提供了丰富的接口和支持,能够满足各种应用需求。其稳定可靠的性能和简便的开发工具使其成为市场上极具竞争力的产品。
    推荐:
    强烈推荐对于那些寻求高性能电容式触摸传感器开发平台的工程师和设计师。该模块不仅可以简化开发流程,还提供了足够的灵活性和可扩展性,以适应不同的应用场景。无论是作为开发工具还是作为成品的一部分,BOOSTXL-CAPKEYPAD 都是一个值得信赖的选择。

BOOSTXL-CAPKEYPAD参数

参数
零件状态 在售
包装方式 散装

BOOSTXL-CAPKEYPAD厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

BOOSTXL-CAPKEYPAD数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 评估、开发板开发工具 TEXAS INSTRUMENTS BOOSTXL-CAPKEYPAD BOOSTXL-CAPKEYPAD数据手册

BOOSTXL-CAPKEYPAD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 369.9064
200+ ¥ 360.502
1000+ ¥ 351.0976
库存: 10
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 3699.06
