LP2951EVM

厂牌: TEXAS INSTRUMENTS

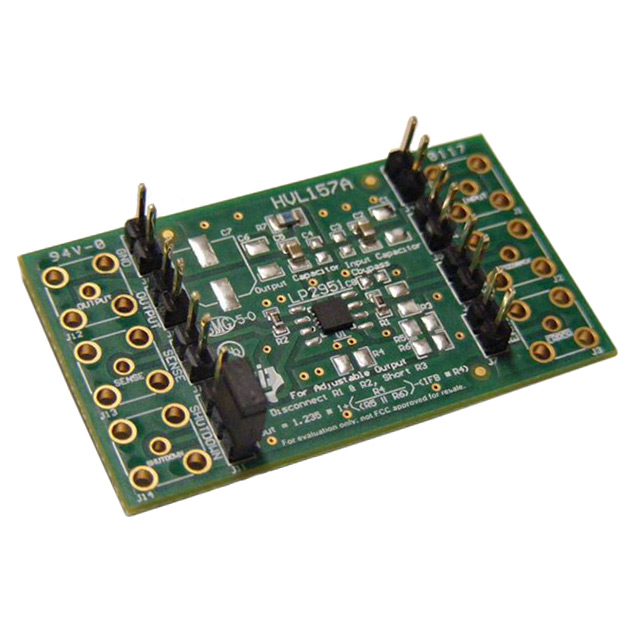

产品描述: LP2951 Linear Regulator Evaluation Board
供应商型号: LP2951EVM
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 评估、开发板开发工具 LP2951EVM

LP2951EVM概述

    # Texas Instruments LP2951EVM 技术手册概览

    1. 产品简介


    产品类型和功能
    Texas Instruments 的 LP2951EVM 是一款评估板,专门用于测试 LP2951 系列低压差线性稳压器(LDO)的运行情况和性能表现。该系列LDO可以适应宽泛的输入电源电压范围,最高可达30V。
    主要应用领域
    LP2951EVM 适用于各类需要精密稳压的场合,特别是在电子设计原型阶段和科研实验环境中,能帮助工程师评估和测试LDO的性能。

    2. 技术参数


    关键技术规格
    - 输入电压范围:高达30V
    - 输出电压模式:固定输出电压和可调输出电压
    - 输出电压范围:1.2V至30V
    - 电源电流:最大60µA
    - 工作温度范围:-40°C 至 +125°C
    - 封装类型:SON 和 SOIC
    - 内置参考电压:1.235V
    电气特性
    - 输入电容:C1-C3为1µF(可额外添加)
    - 输出电容:C4-C7分别2.2µF(陶瓷电容)和47µF(电解电容)
    - 滤波电阻:R7为1Ω
    - 旁路电容:C8为100pF
    - 调节电阻:R3-R6用于设定不同输出电压
    工作环境
    - 最大功耗计算依据公式 \( P{D} = \frac{T{J} - T{A}}{\theta{JA}} \)
    - 最大结温:125°C

    3. 产品特点和优势


    独特功能
    LP2951EVM 支持两种工作模式:固定输出电压模式和可调输出电压模式,能够灵活应对不同的设计需求。另外,该评估板还具有优良的热管理能力和紧凑的布局设计,提高了整体性能稳定性和可靠性。
    市场竞争力
    在同类产品中,LP2951EVM 在宽输入电压范围内表现出色,尤其适合于高精度稳压需求的应用。它不仅具备良好的电气特性,而且易于集成,为设计者提供了高效便捷的开发平台。

    4. 应用案例和使用建议


    实际应用案例
    LP2951EVM 广泛应用于通信设备、工业自动化、医疗器械等领域的电源系统设计。通过调整反馈和调节电阻,可以根据实际需求设定合适的输出电压。
    使用建议
    - 为了确保稳定输出,建议使用适当的外部电容值来满足不同的应用场景。
    - 根据所选输出电压合理配置R4-R6的阻值,以达到最佳效果。
    - 需要定期监测电路温度,以防止过热导致的故障。

    5. 兼容性和支持


    兼容性
    LP2951EVM 可以兼容多种LP2951系列器件,支持不同的封装类型,如SOIC和SON。
    支持和维护
    Texas Instruments 提供详尽的技术文档和支持服务,用户可以通过官方网站获得最新的技术资料、软件更新及常见问题解答。

    6. 常见问题与解决方案


    常见问题
    - 输出电压不准确
    - 稳压器过热
    - 开关不响应
    解决方案
    - 检查反馈和调节电阻的连接是否正确。
    - 确保良好的散热设计,避免过热。
    - 确认控制信号是否符合逻辑状态。

    7. 总结和推荐


    综合评估
    LP2951EVM 是一款高效的评估工具,它提供了一个方便且可靠的方式来评估LP2951系列LDO的性能。其灵活性和广泛的应用范围使其成为开发新电源系统的理想选择。
    推荐
    强烈推荐LP2951EVM给那些正在寻找高性能、可灵活调整的低压差线性稳压器的设计师和研究人员。这款评估板将显著提高您的开发效率并确保项目的成功实施。
