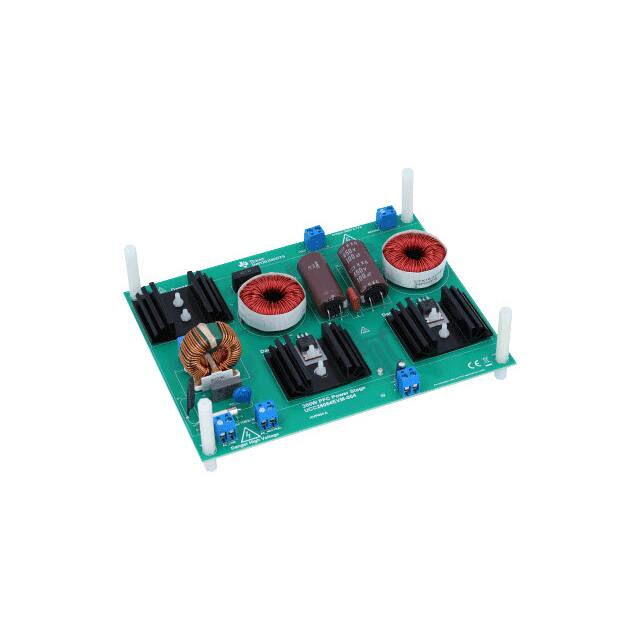

UCC28064EVM-004

厂牌: TEXAS INSTRUMENTS
产品描述: UCC28064 Power Factor Correction 390VDC Output Evaluation Board
供应商型号: UCC28064EVM-004
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 评估、开发板开发工具 UCC28064EVM-004

UCC28064EVM-004概述


    产品简介


    产品名称:UCC28064EVM-004 300-W Interleaved PFC Pre-Regulator
    产品类型:
    UCC28064EVM-004 是一个由 UCC28064A PFC 控制器驱动的双相交错式功率因数校正(PFC)预调节器评估模块(EVM)。该产品主要用途是为电力系统的开发和测试提供便利。
    主要功能:
    - 输入电流整形:通过自然交错技术使输入电流波形更加优化,从而提高功率因数。
    - 电压输出:稳定在390V直流输出。
    - 适应性强:能够在85到265VRMS的输入电压范围内运行,同时提供功率因数校正。

    应用领域:
    适用于工业和商业领域的电力系统设计,例如电源供应系统、电动工具和各类电器设备。

    技术参数


    - 输入电压范围: 85 VRMS 到 265 VRMS
    - 输出电压: 390 V
    - 频率范围: 47 Hz 到 63 Hz
    - 最大输出功率: 300 W
    - 满载效率:
    - 在115 VRMS时达到93%
    - 在230 VRMS时达到96%
    - 功率因数(PF): 在最大负载下达到0.9
    - 热管理: 无需外部冷却即可在环境温度为25°C时运行,最高功率可达300 W。

    产品特点和优势


    - 高效率: 即使在最大负载下,也能保持高达96%的效率。
    - 功率因数矫正: 采用自然交错技术,确保输入电流波形优化,功率因数保持在0.9以上。
    - 灵活性: 支持从85 VRMS到265 VRMS的广泛输入电压范围,可适应多种供电条件。
    - 可靠性: 内置保护机制,能够应对高压环境和过载情况,适合在复杂环境中使用。

    应用案例和使用建议


    - 应用场景: UCC28064EVM-004 可用于电源转换器的设计和测试,尤其适用于那些需要高效、可靠功率因数校正的应用场合。如大型电机控制系统、电动工具、不间断电源等。
    - 使用建议: 在进行评估时,必须按照安全指南连接隔离变压器和负载。为了确保安全操作,建议在负载状态下启动设备,并且不要在设备带电时触摸。

    兼容性和支持


    - 兼容性: UCC28064EVM-004 设计符合行业标准,可以与其他常用的电子元件和设备进行无缝集成。
    - 技术支持: 提供详细的用户指南和文档,客户可以联系 Texas Instruments 获取进一步的技术支持和维护服务。

    常见问题与解决方案


    1. 问题: 设备在使用过程中无法启动。
    - 解决方案: 确保电源接线正确无误,并检查是否已经连接了必要的负载。
    2. 问题: 设备温度过高。
    - 解决方案: 确认散热措施得当,检查是否安装了散热片并保持良好的通风。
    3. 问题: 效率低于预期。
    - 解决方案: 检查输入电压是否处于允许范围内,并确认所有连接和负载都处于最佳状态。

    总结和推荐


    UCC28064EVM-004 300-W Interleaved PFC Pre-Regulator 是一款高性能的功率因数校正预调节器,具有出色的电气性能和灵活的操作范围。它不仅能满足各种工业和商业应用的需求,而且在可靠性、效率方面表现出色。因此,强烈推荐给那些需要高效、可靠的电源管理解决方案的专业人士。

UCC28064EVM-004参数

参数
零件状态 在售
包装方式 盒装
