首页  >  产品百科  >  DCPA10512DEVM-868

DCPA10512DEVM-868

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 2,Isolated 2 12V 5.5V 4.5V 板安装
供应商型号: DCPA10512DEVM-868
供应商: 国内现货
标准整包数: 1

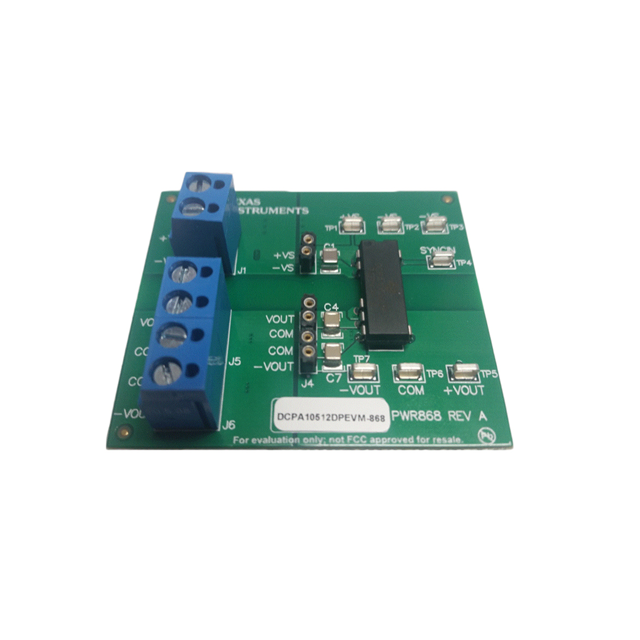

TEXAS INSTRUMENTS DC-DC稳压器 DCPA10512DEVM-868

DCPA10512DEVM-868概述

    电子元器件技术手册:DCPA1 评估模块

    1. 产品简介


    DCPA1 评估模块(Evaluation Module,EVM)是德州仪器(Texas Instruments,TI)为研发者设计的一个易用平台,用于全面评估 DCPA1 系列电源模块的性能。本 EVM 包括单输出设备(如 DCPA10505、DCPA10512 和 DCPA10515)以及双输出设备(如 DCPA10505D、DCPA10512D 和 DCPA10515D)。所有这些设备都具有 1 瓦的输出功率,提供隔离功能,并且可以从典型的 5V 输入总线运行。每个设备的满输出电流可以由 EVM 提供,板上还包括所需的输入和输出电容器。

    2. 技术参数


    以下是根据技术手册整理的主要技术参数:
    - 输入电压范围: 4.5V 至 5.5V
    - 输出电压: 5V、12V、15V(单输出),±5V、±12V、±15V(双输出)
    - 输出功率: 1W
    - 输出电流: 200mA(单输出),100mA(双输出)
    - 隔离电压: 高于 1500V
    - 输入/输出电容器: 陶瓷电容,X7R 材质,耐压 100V 或 50V
    - 测试点: 用于监测效率、功耗、输入纹波、输出纹波和线性及负载调节

    3. 产品特点和优势


    DCPA1 评估模块具有以下特点和优势:
    - 高集成度: 所有必要的输入和输出电容器都已包含在内,方便用户直接进行测试。
    - 高效能: 使用推荐的 PCB 布局,能够最大化热性能并减少输出纹波和噪声。
    - 高隔离度: 提供高于 1500V 的隔离电压,确保系统的安全性。
    - 易于监测: 提供多种监测测试点,便于性能监控和调试。
    - 应用广泛: 适用于各种工业和科研场景,支持单输出和双输出模式。

    4. 应用案例和使用建议


    根据技术手册中的信息,DCPA1 EVM 可应用于多种场合,例如电源管理系统的开发、工业自动化控制、测试仪器等领域。以下是使用建议:
    - 连接注意事项: 在连接电源和负载时,请注意使用不超过 16AWG 的电线,并正确使用终端块。
    - 监测建议: 使用电压表和示波器监测输入和输出电压及波形,确保系统正常工作。
    - 布局优化: 虽然本模块已经提供了良好的 PCB 布局,但根据具体应用场景可能需要进行调整以适应不同的散热需求。

    5. 兼容性和支持


    DCPA1 EVM 设计用于与 TI 的其他组件和软件工具良好配合。用户可以获得官方的技术支持和保修服务,确保快速解决问题。此外,EVM 的设计文档和 BOM 列表详细列出了所有部件和连接方式,便于用户进行定制和扩展。

    6. 常见问题与解决方案


    根据技术手册中的信息,以下是一些常见的问题及其解决方案:
    - 问题: 电源模块无法正常工作。
    - 解决办法: 检查输入电压是否在规定的范围内,确认连接线的正确性,并检查输出负载是否适配。
    - 问题: 输出电压不稳定。
    - 解决办法: 检查所有连接点是否牢固,必要时更换电容器或重新焊接。
    - 问题: 测试点测量结果不准确。
    - 解决办法: 确保使用的探针符合规范,避免长接地线导致测量误差。

    7. 总结和推荐


    DCPA1 评估模块是一款设计精良、功能强大的工具,非常适合于电源管理和控制系统的设计与测试。其优秀的电气特性和良好的市场竞争力使其成为众多开发者的首选。对于正在寻找可靠电源解决方案的研发人员来说,推荐使用这款评估模块。无论是硬件开发还是软件调试,它都能提供稳定而高效的帮助。

DCPA10512DEVM-868参数

参数
开关频率 -
最大输出电压 12V
最小输入电压 4.5V
最大输入电压 5.5V
最小输出电压 -
同步整流器 -
输出类型 2,Isolated
输出数量 2
功能 -
拓扑 -
安装方式 板安装
零件状态 在售
包装方式 散装

DCPA10512DEVM-868厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DCPA10512DEVM-868数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS DCPA10512DEVM-868 DCPA10512DEVM-868数据手册

DCPA10512DEVM-868封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 604.3724
200+ ¥ 589.007
1000+ ¥ 573.6416
库存: 20
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 6043.72
