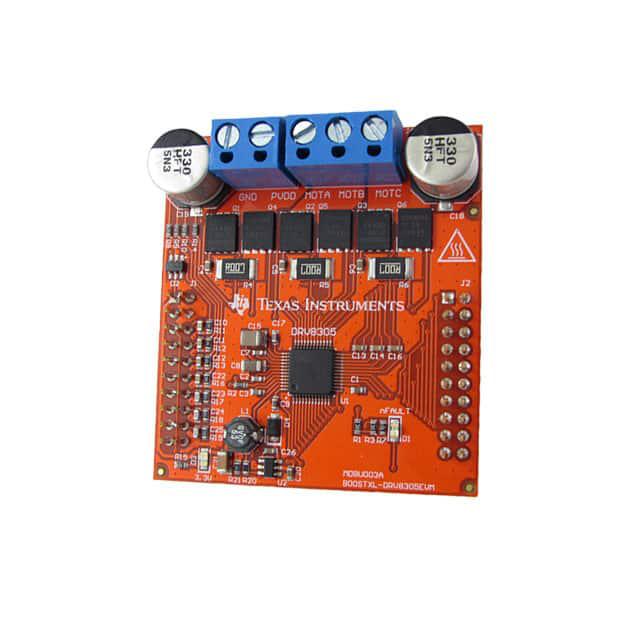

BOOSTXL-DRV8305EVM

厂牌: TEXAS INSTRUMENTS
产品描述: Texas Instruments 三相电机驱动器电机驱动器板, 评估板, DRV8305芯片
供应商型号: BOOSTXL-DRV8305EVM
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 评估、开发板开发工具 BOOSTXL-DRV8305EVM

BOOSTXL-DRV8305EVM概述

    BOOSTXL-DRV8305EVM:一款高效的三相电机驱动评估模块

    产品简介


    BOOSTXL-DRV8305EVM 是德州仪器(TI)推出的一款三相电机驱动评估模块。这款产品集成了高效、紧凑的电机驱动电路,能够为各种电机控制应用提供强大的技术支持。BOOSTXL-DRV8305EVM 采用模块化设计,易于与 TI 的其他开发套件(如 LAUNCHPAD 系列)结合使用,从而形成一个完整的电机控制系统平台。它广泛应用于工业自动化、家电、机器人等领域。

    技术参数


    BOOSTXL-DRV8305EVM 的关键技术和规格如下:
    - 电压范围:4.4 V 至 45 V
    - 最大电流:15 A RMS(峰值 20 A)
    - 驱动芯片:DRV8305 三相门极驱动器,集成电流分流放大器和电压调节器
    - MOSFET 驱动器:6 个 CSD18540Q5B N-通道 NexFET 功率 MOSFET,导通电阻 1.8 mΩ
    - 操作温度范围:-40°C 至 125°C
    - 电源要求:外部供电,通过终端块连接至 J3 端子
    - 工作条件:推荐搭配 LAUNCHXL-F28027F 等特定型号的 LaunchPad 使用

    产品特点和优势


    BOOSTXL-DRV8305EVM 具有多项独特功能和优势:
    - 集成度高:所有组件高度集成在一个紧凑的板上,方便使用。
    - 保护功能强大:包含短路、热保护、过流和欠压保护等多种保护机制。
    - 低功耗:通过优化的电源管理设计,降低功耗,提高效率。
    - 配置灵活:通过 SPI 接口可轻松设置设备参数和读取诊断信息。

    应用案例和使用建议


    应用场景:
    - 工业自动化设备
    - 家电控制
    - 机器人和无人机
    使用建议:
    - 在安装前,请确保正确配置 LaunchPad 的电源和通信线路,避免不必要的故障。
    - 连接硬件时需注意电源供应必须符合系统需求,以保证系统稳定运行。
    - 建议在使用过程中关注系统的散热情况,特别是在高负载条件下。

    兼容性和支持


    BOOSTXL-DRV8305EVM 主要与 TI 的 LaunchPad 系列开发工具兼容。例如,它可以与 LAUNCHXL-F28027F 配合使用,构建完整的电机控制平台。此外,TI 提供了详尽的技术文档和丰富的在线支持资源,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    以下列举了一些常见的问题及相应的解决方法:
    - 问题:启动时 nFAULT 引脚报错
    - 解决办法:检查电源连接是否正常,确保电压和电流满足要求。若仍无法解决,可能需要检查硬件连接或更换电源模块。
    - 问题:软件读写内部寄存器失败
    - 解决办法:确认 SPI 接口配置正确,且系统处于“Enable System”状态。尝试重启系统或重新配置 SPI 参数。

    总结和推荐


    BOOSTXL-DRV8305EVM 是一款高性能、高集成度的三相电机驱动评估模块,适合用于各种电机控制应用。其紧凑的设计、强大的保护功能以及丰富的文档支持使其在市场上具有很强的竞争力。如果你正在寻找一个高效可靠的电机驱动解决方案,BOOSTXL-DRV8305EVM 将是一个非常不错的选择。强烈推荐给希望快速启动电机控制项目的工程师和研发团队。

BOOSTXL-DRV8305EVM参数

参数
零件状态 在售
包装方式 盒装

BOOSTXL-DRV8305EVM厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

BOOSTXL-DRV8305EVM数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 评估、开发板开发工具 TEXAS INSTRUMENTS BOOSTXL-DRV8305EVM BOOSTXL-DRV8305EVM数据手册

BOOSTXL-DRV8305EVM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 968.9098
200+ ¥ 944.2765
1000+ ¥ 919.6432
库存: 10
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 9689.09
