DRV8305-Q1EVM

厂牌: TEXAS INSTRUMENTS
产品描述: DRV8305-Q1 Motion Motor Control Evaluation Board Automotive
供应商型号: DRV8305-Q1EVM
供应商: 国内现货
标准整包数: 1

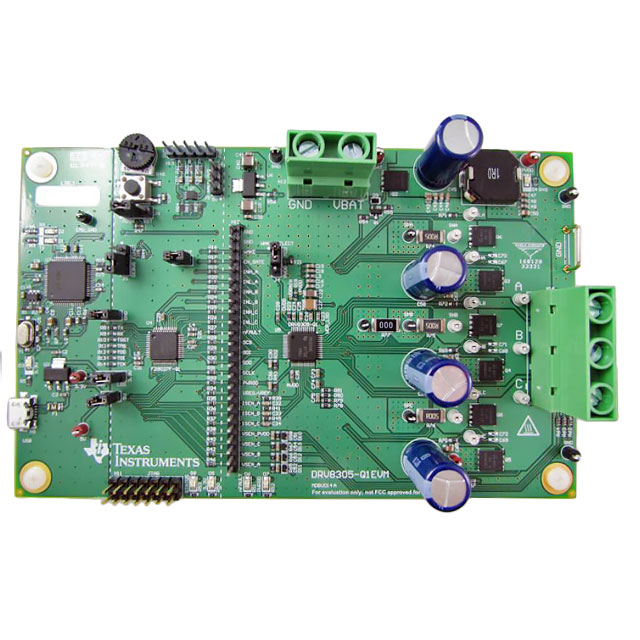

TEXAS INSTRUMENTS 评估、开发板开发工具 DRV8305-Q1EVM

DRV8305-Q1EVM概述

    DRV8305-Q1 Evaluation Module 技术手册

    产品简介


    DRV8305-Q1 Evaluation Module(以下简称“EVM”)是专为12V系统设计的完整功能三相无刷直流(BLDC)电机驱动和控制评估平台。此模块主要用于展示DRV8305-Q1的性能,后者是一款适用于汽车应用的三相BLDC电机栅极驱动器。该EVM支持4.4至45V的操作电压范围,并能为电机提供高达25A的电流。

    技术参数


    - 操作电压范围: 4.4-45V
    - 最大输出电流: 25A
    - 适用电源类型: 12V系统
    - 控制方式: 传感器控制(Hall传感器)
    - 集成驱动器型号: DRV8305-Q1
    - 集成控制器型号: TMS320F28027F Piccolo Microcontroller
    - 兼容软件: MotorWare、InstaSPIN-FOC
    - 编程接口: XDS100v2仿真器
    - 控制信号监测: 所有控制和反馈信号通过测试点进行监测

    产品特点和优势


    - 高性能驱动: 高达25A的电流输出能力,适用于多种电机驱动应用。
    - 集成化设计: 内置DRV8305-Q1驱动器和TMS320F28027F Piccolo微控制器,简化了电路设计。
    - 易用性: 提供全面的硬件设置指导及软件配置说明,便于用户快速上手。
    - 兼容性强: 支持多种软件工具,如MotorWare、InstaSPIN-FOC等,适应不同开发需求。

    应用案例和使用建议


    - 应用场景: 汽车电子、工业自动化、家用电器等。
    - 使用建议:
    - 在首次使用前,请确保所有跳线设置正确。
    - 使用微USB电缆连接到计算机时,请确保驱动程序已正确安装。
    - 运行应用程序之前,务必完成电机识别过程,以获得最佳性能。

    兼容性和支持


    - 兼容软件: MotorWare、InstaSPIN-FOC
    - 支持: 厂商提供详细的文档和示例代码,以便用户进行快速配置和调试。

    常见问题与解决方案


    - 问题1: 电机不转动。
    - 解决方案: 检查电机接线是否正确,且确保电源电压符合要求。
    - 问题2: 程序加载失败。
    - 解决方案: 确认XDS100v2仿真器与计算机连接正常,且未被其他程序占用。
    - 问题3: GUI无法连接到EVM。
    - 解决方案: 尝试重新启动计算机和EVM,检查USB连接是否松动。

    总结和推荐


    DRV8305-Q1 Evaluation Module是一款高度集成的三相BLDC电机驱动评估平台,具备高性能和易用性。它适用于汽车电子、工业自动化等多种应用场合。该产品在硬件设计和软件支持方面表现优异,能够满足用户快速开发和测试的需求。强烈推荐给需要进行电机驱动方案设计的工程师和研发团队。对于希望进一步优化电机控制性能的应用场景,DRV8305-Q1 Evaluation Module无疑是一个值得信赖的选择。

DRV8305-Q1EVM参数

参数
零件状态 在售
包装方式 散装
