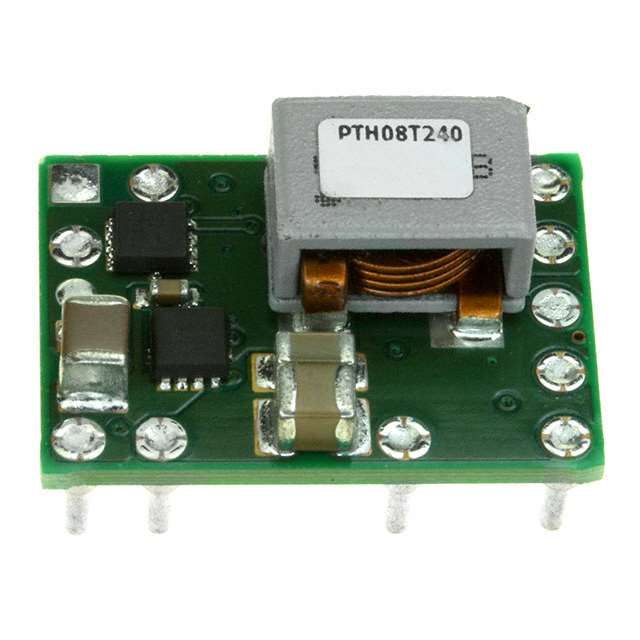

PTH08T240WAH

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 300KHz Adjustable 1 690mV~5.5V 690mV 14V 4.5V 通孔安装 22.1mm*15.7mm*8.6mm
供应商型号: 14M-PTH08T240WAH
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 PTH08T240WAH

PTH08T240WAH概述

    PTH08T240W/241W 高性能非隔离式电源模块

    产品简介


    PTH08T240W 和 PTH08T241W 是德州仪器(TI)推出的高性能 10A 非隔离式电源模块。这些模块属于 TI 系列的第二代产品,不仅缩小了封装尺寸,还增加了新的功能。PTH08T241W 专门设计用于全陶瓷电容器,以优化性能。

    技术参数


    - 输出电流:高达 10A
    - 输入电压范围:4.5V 至 14V
    - 输出电压调整范围:0.69V 至 5.5V
    - 效率:最高可达 96%
    - 工作温度范围:-40°C 至 85°C
    - 保护功能:过电流保护、过温保护
    - 总输出电压变化:±1.5%
    - 瞬态响应:通过 TurboTrans 技术减少外部输出电容需求,优化瞬态响应
    - 智能同步(SmartSync):允许多个模块的切换频率同步,简化 EMI 噪声抑制任务

    产品特点和优势


    - 高效率:最高可达到 96%,适用于高性能计算和服务器系统
    - 宽输入电压范围:支持 4.5V 至 14V 输入电压,适应多种中间配电总线架构
    - 快速瞬态响应:通过 TurboTrans 技术显著改善瞬态响应,减少输出电压偏差
    - 陶瓷电容器版本:PTH08T241W 专为全陶瓷电容器设计,提供更好的稳定性
    - 支持智能同步:SmartSync 功能使得多模块的同步变得简单,提高系统的可靠性和效率

    应用案例和使用建议


    PTH08T240W 和 PTH08T241W 广泛应用于复杂多电压系统、微处理器和总线驱动器等领域。例如,在服务器系统中,PTH08T240W/241W 可以高效地管理多种电源输出,确保系统的稳定运行。
    使用建议:
    1. 选择合适的输入电容:确保符合数据手册中推荐的输入电容要求(220μF 电解电容或 200μF 陶瓷电容)。
    2. 合理配置输出电容:根据 TurboTrans 技术的要求选择合适的输出电容值(220μF 或 300μF),并确保低 ESR 特性。
    3. 设置合适的输出电压:通过调整 RSET 电阻来设置所需的输出电压。
    4. 注意瞬态响应优化:在需要快速瞬态响应的应用中启用 TurboTrans 功能,可以显著提高瞬态响应质量。

    兼容性和支持


    - 兼容性:PTH08T241W 与 POLA™ 兼容,适用于需要陶瓷电容器的系统。
    - 技术支持:TI 提供详尽的技术文档和应用指南,以及在线支持和培训资源。

    常见问题与解决方案


    - Q: 如何设置输出电压?
    - A: 通过调整 RSET 电阻来设置输出电压,具体值需参考电气特性表。

    - Q: 什么情况下需要使用 TurboTrans 技术?
    - A: 在需要快速瞬态响应的应用中,启用 TurboTrans 技术可以显著提高瞬态响应质量,减少外部输出电容的需求。

    总结和推荐


    PTH08T240W 和 PTH08T241W 是高性能的非隔离式电源模块,具有宽输入电压范围、高效率和先进的瞬态响应优化技术。其在复杂多电压系统、服务器和其他高性能应用中的表现尤为出色。推荐在需要高效电源管理和快速瞬态响应的应用中使用。
    通过合理的配置和使用建议,这些模块能够显著提升系统性能,满足各种工业和商业应用的需求。建议结合具体应用场景选择合适的型号,并参考官方文档进行详细配置。

PTH08T240WAH参数

参数
输出类型 Adjustable
最小输出电压 690mV
功能 -
拓扑 -
开关频率 300KHz
同步整流器 -
最小输入电压 4.5V
输出数量 1
最大输入电压 14V
最大输出电压 690mV~5.5V
长*宽*高 22.1mm*15.7mm*8.6mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,托盘

PTH08T240WAH厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

PTH08T240WAH数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS PTH08T240WAH PTH08T240WAH数据手册

PTH08T240WAH封装设计

查看详情并下载
Symbol
Footprint
3D Model
