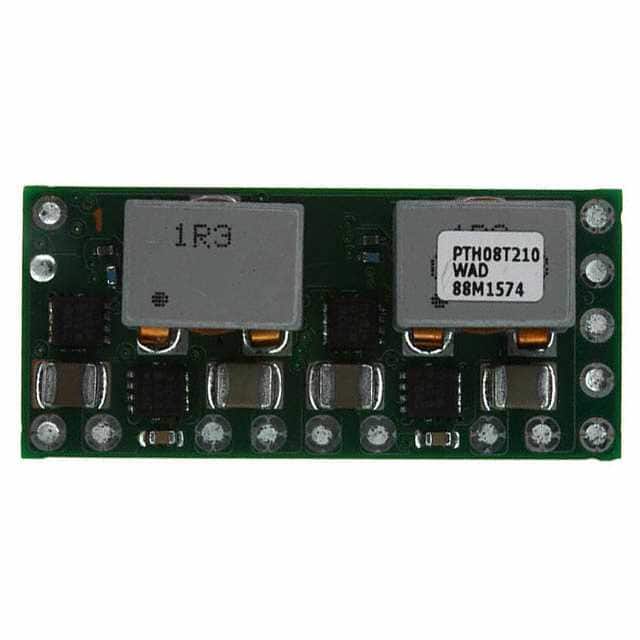

PTH08T210WAD

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 480KHz Adjustable 1 700mV~3.6V 700mV 14V 5.5V DIP 通孔安装 34.8mm*15.8mm*8.5mm
供应商型号: 26M-PTH08T210WAD
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 PTH08T210WAD

PTH08T210WAD概述


    产品简介


    PTH08T210W是一款高效率、非隔离型电源模块,能够提供高达30安培的输出电流。其输入电压范围为5.5伏至14伏,宽输出电压调整范围为0.7伏至3.6伏。该模块采用了多相开关拓扑结构,适用于复杂的多电压系统、微处理器和总线驱动器等应用领域。

    技术参数


    - 输入电压范围:5.5 V 至 14 V
    - 输出电压范围:0.7 V 至 3.6 V
    - 输出电流:最高可达30 A
    - 效率:最高可达96%
    - 总输出电压变化:±1.5%
    - 瞬态响应:最高可达300 A/μs
    - 工作温度范围:–40°C 至 85°C
    - 封装形式:ECP 34.8 mm × 18.75 mm(通孔及表面贴装)
    - 电气特性:具备差分远程输出电压感应功能、可编程欠压锁定功能和输出过流保护(非锁存、自动重置)

    产品特点和优势


    PTH08T210W具有多项显著优势:
    - TurboTrans™ 技术:能够外部优化调节器的瞬态响应,减少负载瞬态后的输出电压偏差,并降低所需输出电容。
    - POLA™ 兼容性:确保其与多种电路设计的兼容性。
    - 高效率:在各种负载条件下的高效率使其成为高性能应用的理想选择。
    - 超快瞬态响应:能够应对高达300 A/μs的瞬态需求。
    - Auto-Track™ 序列化功能:简化多模块系统的同步启动和关机过程。

    应用案例和使用建议


    PTH08T210W广泛应用于复杂多电压系统,例如服务器和先进计算设备。它特别适合那些使用松散调节的8 V至12 V中间配电总线的应用。为了更好地利用其功能,建议用户:
    - 使用合适的外部电容以优化瞬态响应。
    - 确保连接的电阻符合要求的精度和稳定性。
    - 考虑到环境温度对输出电压的影响,进行适当的温度补偿。

    兼容性和支持


    PTH08T210W支持多种标准应用接口,如POLA™兼容性和Auto-Track™序列化功能,确保其与其他电子元器件的兼容性。德州仪器提供了详尽的技术文档和支持资源,用户可以访问其官方网站获取进一步的信息和帮助。

    常见问题与解决方案


    1. Q:如何设置输出电压?
    - A: 使用一个0.1瓦、1%精度的电阻直接连接到Vo Adjust引脚和GND引脚上,通过调整这个电阻的阻值来设定输出电压。具体值参见相关应用手册。

    2. Q:如何优化瞬态响应?
    - A: 使用TurboTrans™技术,将一个1%,50毫瓦的电阻连接到TurboTrans™引脚和+Sense引脚上。这样可以在给定的输出电容下显著减少峰值输出电压偏差。

    总结和推荐


    PTH08T210W作为一款高效率、高稳定性的非隔离型电源模块,在多个关键参数上表现出色,特别是其高效能和卓越的瞬态响应能力。它非常适合于复杂多电压系统和高性能计算领域的应用。因此,强烈推荐用户在需要高性能电源模块时选择PTH08T210W。其提供的强大功能和广泛的适用范围使其在市场上具有极高的竞争力。

PTH08T210WAD参数

参数
开关频率 480KHz
最小输出电压 700mV
最大输出电压 700mV~3.6V
功能 -
最大输入电压 14V
输出数量 1
输出类型 Adjustable
最小输入电压 5.5V
拓扑 -
同步整流器 -
长*宽*高 34.8mm*15.8mm*8.5mm
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,托盘
