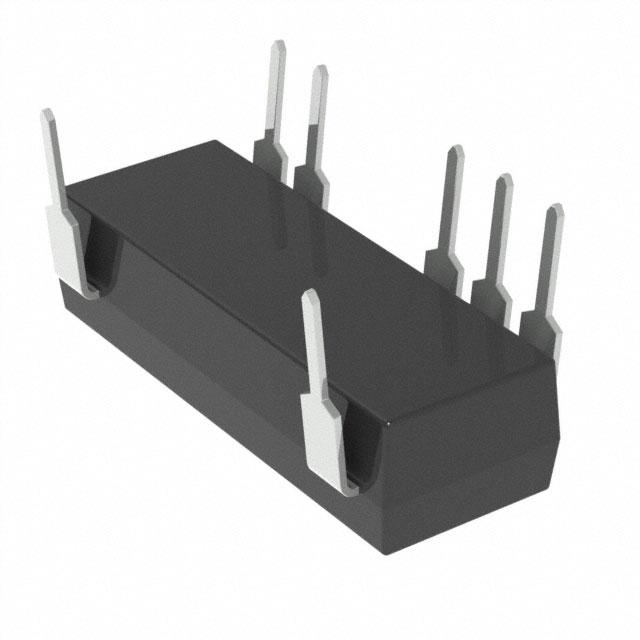

DCP010512BP

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 400KHz DC,Fixed 1 12V 5.5V 4.5V PDIP-7 通孔安装 19.7mm*8.3mm*5.3mm
供应商型号: DCP010512BP
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 DCP010512BP

DCP010512BP概述


    产品简介


    DCP01B系列是一组1W隔离式非稳压DC/DC转换模块。这些模块适用于需要信号路径隔离的应用场景。它们的特点是集成度高,只需少量外部组件,且具备内部保护功能。此系列模块通过提供额外的功能,如输出禁用和切换频率同步,进一步增强了应用的灵活性。

    技术参数


    - 工作电压范围:5V输入设备:4.5V至5.5V;15V输入设备:13.5V至16.5V;24V输入设备:21.6V至26.4V
    - 输出功率:1W(满载时)
    - 纹波电压:COUT = 1μF,负载电流50%时为20mVpp
    - 隔离电压:1 kVrms,漏电流30μA
    - 环境温度范围:-40°C 至 100°C
    - 绝对最大额定值:输入电压为5V的设备:7V;输入电压为15V的设备:18V;输入电压为24V的设备:29V
    - 热信息:结到环境的热阻 RθJA:61°C/W

    产品特点和优势


    DCP01B系列具有以下特点和优势:
    - 高隔离性:1 kV的隔离能力,在操作过程中表现出色,能承受60 VDC或42.5 VAC的连续电压。
    - EMC性能:满足EN55022 Class B电磁兼容标准,适合广泛应用。
    - 易于集成:只需少量外部组件,集成到现有系统中容易实现。
    - 灵活的功能:支持输出禁用和切换频率同步,适应不同应用需求。
    - 可靠性:符合UL1950标准,可靠性强。

    应用案例和使用建议


    应用案例
    - 信号路径隔离:用于工业控制系统的信号传输。
    - 地面环路消除:在测试设备中消除接地环路,提高信号质量。
    - 数据采集:在工业自动化和测量系统中提供稳定电源。
    使用建议
    - 在选择合适的输入电压时,要考虑到实际应用场景中的需求。例如,对于需要高功率输出的应用,可以考虑使用24V输入的型号。
    - 避免在极端温度下运行设备,特别是在高温环境中要注意散热。
    - 在实际安装时,确保电路布局合理,减少噪声干扰,提高系统的稳定性。

    兼容性和支持


    DCP01B系列模块可以与其他TI的IC产品兼容,方便用户在同一系统中使用多个模块。制造商提供了详尽的技术文档和社区资源支持,帮助用户解决可能遇到的问题。

    常见问题与解决方案


    - 问题1:设备在低温环境下工作不稳定。
    - 解决方案:检查输入电压是否在正常范围内,并确认是否使用了正确的电源。如果温度确实低于工作范围,考虑增加外部加热装置。

    - 问题2:输出电压不稳定。
    - 解决方案:检查负载是否在额定范围内。如果负载超出额定范围,调整负载或更换更高功率的设备。

    - 问题3:设备在运行时过热。
    - 解决方案:确保散热措施到位,避免长时间过载工作。

    总结和推荐


    总体而言,DCP01B系列是一个高度可靠的DC/DC转换模块,适用于多种应用场景。其优秀的隔离性能和EMC特性使其在工业自动化、测试设备等领域中大放异彩。鉴于其优异的性能和广泛应用性,强烈推荐在需要信号路径隔离的场合使用DCP01B系列模块。

DCP010512BP参数

参数
开关频率 400KHz
功能 -
最大输出电压 12V
同步整流器 -
输出数量 1
最小输出电压 -
输出类型 DC,Fixed
最大输入电压 5.5V
最小输入电压 4.5V
拓扑 -
长*宽*高 19.7mm*8.3mm*5.3mm
通用封装 PDIP-7
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

DCP010512BP厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DCP010512BP数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS DCP010512BP DCP010512BP数据手册

DCP010512BP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 74.3282
2000+ ¥ 72.4385
3000+ ¥ 70.5488
库存: 6000
起订量: 1000 增量: 25
交货地:
最小起订量为:1000
合计: ¥ 74328.2
直接购买
