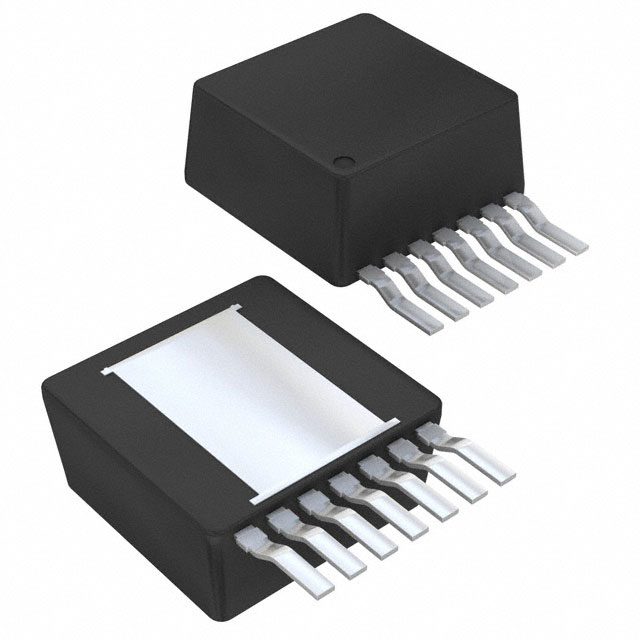

LMZ14201HTZ/NOPB

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 400KHz Adjustable,DC 1 5V~30V 5V 42V 6V TO-PMOD-7 贴片安装,黏合安装 10.2mm*9.9mm*4.6mm
供应商型号: LMZ14201HTZ/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 LMZ14201HTZ/NOPB

LMZ14201HTZ/NOPB概述

    # LMZ14201H 高效电源模块技术手册

    产品简介


    LMZ14201H 是由德州仪器(Texas Instruments)推出的一款高效能直流-直流电源模块,专为工业和商业应用设计。该模块属于 SIMPLE SWITCHER® 系列,支持输入电压范围从 6V 到 42V,输出电流最高可达 1A,具备高效率、低纹波和简单易用的特点。产品特别适合中间总线转换、时序关键型项目、空间受限环境及需要高热稳定性的应用场合。
    主要功能
    - 输入电压范围宽:6V 至 42V。
    - 输出电压可调,最低可达 5V。
    - 内置屏蔽电感,提升抗干扰能力。
    - 提供软启动和精确使能功能。
    - 具有热关断、输入欠压锁定和输出过压保护等多种保护机制。
    - 支持负电压输出应用。
    应用领域
    - 中间总线转换至 12V 和 24V。
    - 时间敏感型项目(如通信和医疗设备)。
    - 空间受限的设计场景。
    - 工业级嵌入式系统。

    技术参数


    以下为 LMZ14201H 的主要技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 6 | 24 | 42 | V |
    | 输出电压范围 | 5 | N/A | N/A | V |
    | 输出电流 | N/A | 1 | N/A | A |
    | 效率 | N/A | 94% | N/A | % |
    | 开关频率范围 | 100 | 1 | 1 | MHz |
    | 工作温度范围 | -40 | N/A | 125 | °C |
    其他特性包括:
    - 软启动时间:10µA(典型值)。
    - 过流保护阈值:1.95A。
    - 热关断温度:165°C。
    - 输入欠压锁定点:3.75V。
    - 输出电压纹波:8mVpp。

    产品特点和优势


    独特功能
    - 高效能设计:效率高达 97%,显著降低热耗,减少散热需求。
    - 简化布局:集成屏蔽电感和标准引脚布局,使得 PCB 设计更加便捷。
    - 保护机制完备:包含多种保护功能,如热关断、输入欠压锁定和短路保护,确保系统稳定性。
    市场竞争力
    LMZ14201H 在工业级电源模块中具有显著的优势。其宽输入电压范围(6V 至 42V)、高输出电流能力和卓越的热管理使其成为复杂供电系统的理想选择。

    应用案例和使用建议


    应用案例
    1. 中间总线转换:适用于将高压总线(如 42V)转换到常用的 12V 或 24V 铁轨。
    2. 负电压输出:通过适当配置,可实现负电压输出以满足特定电路需求。
    使用建议
    - 在设计过程中,需确保输入端外接电容(CIN)足够以维持稳定运行。
    - 调整反馈电阻(RFBB)和输出电容(COUT)以实现所需的输出电压。
    - 若应用于高功率场景,建议采用更大面积的 PCB 板以加强散热效果。

    兼容性和支持


    LMZ14201H 提供与 LMZ14203H/2H/1H 和 LMZ14203/2/1 系列的高度兼容性,支持 WEBENCH® Power Designer 工具进行快速设计。德州仪器提供了详尽的技术文档和社区支持,帮助用户轻松完成开发。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查反馈电阻(RFBB 和 RFBC)是否正确配置。 |
    | 开机后无输出电流 | 确认使能信号(EN)已正常连接并启用。 |
    | 发热严重 | 增加散热片或采用更高导热率的 PCB 材料。 |

    总结和推荐


    综合评估
    LMZ14201H 以其高效的电源转换能力、简便的设计流程和强大的保护机制,在工业级和商用电源应用中表现出色。其宽输入电压范围和高精度调节能力使其成为高可靠性设计的理想选择。
    推荐使用
    强烈推荐 LMZ14201H 用于需要高效率、紧凑设计和可靠保护的场景。无论是中间总线转换还是其他复杂供电任务,该模块都能提供卓越的支持。

    以上是对 LMZ14201H 的全面分析和技术总结,希望对您的设计和选型有所帮助!

LMZ14201HTZ/NOPB参数

参数
最大输出电压 5V~30V
拓扑 -
最小输出电压 5V
开关频率 400KHz
最小输入电压 6V
输出数量 1
同步整流器 -
输出类型 Adjustable,DC
功能 -
最大输入电压 42V
长*宽*高 10.2mm*9.9mm*4.6mm
通用封装 TO-PMOD-7
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

LMZ14201HTZ/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。
