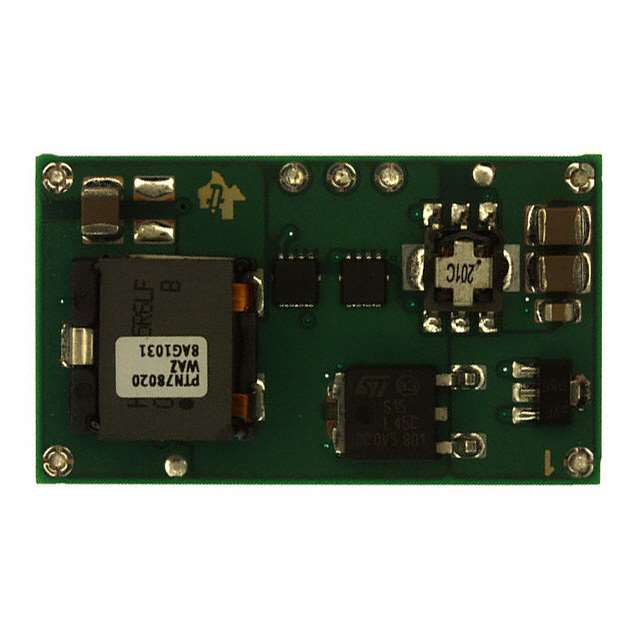

PTN78020HAZ

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 440KHz~660KHz Adjustable,DC 1 11.85V~22V 11.85V 36V 15V 贴片安装 38.1mm*22.1mm*9.7mm
供应商型号: PTN78020HAZ
供应商: 国内现货
标准整包数: 250
TEXAS INSTRUMENTS DC-DC稳压器 PTN78020HAZ

PTN78020HAZ概述


    产品简介


    PTN78020系列集成降压开关稳压器是专为工业用途设计的一系列高效率稳压器,属于第三代高性能电源模块。其基本功能包括提供最高6安培(A)的输出电流,具备宽输入电压范围(7V到36V),并支持广泛的输出电压调整范围(2.5V至12.6V)。这些产品适用于广泛的应用领域,如通用工业控制、暖通空调系统、测试与测量设备、医疗仪器、交流/直流适配器、车辆、船舶和航空电子设备等。

    技术参数


    - 输出电流:最高6A
    - 输入电压范围:PTN78020W(7V至36V),PTN78020H(15V至36V)
    - 输出电压范围:PTN78020W(2.5V至12.6V),PTN78020H(11.85V至22V)
    - 效率:高达96%
    - 过温保护:具备过温自动关断功能
    - 温度范围:-40°C至+85°C
    - 封装:表面贴装式封装
    - 外接电容要求:输入端2.2μF陶瓷电容,输出端330μF非陶瓷电容

    产品特点和优势


    1. 高效率:能够达到高达96%的效率,显著减少能耗损失。
    2. 宽输入电压范围:适用于多种不同的电源输入条件,无需额外的转换器。
    3. 稳定性和可靠性:具备过温保护和欠压锁定功能,确保长时间稳定运行。
    4. 小体积:相比前代产品,尺寸更小,重量更轻,便于安装和布线。

    应用案例和使用建议


    应用案例:
    - 在医疗设备中,需要稳定的电源供应以保证设备正常运行。
    - 在汽车电子控制系统中,需在极端环境下稳定供电。
    使用建议:
    - 在选用输入电容时,建议使用至少2.2μF的陶瓷电容,以确保输入电压的稳定性。
    - 输出电容建议使用330μF的电解电容,对于高频应用可考虑使用陶瓷电容以减小纹波。

    兼容性和支持


    兼容性:
    - PTN78020系列产品与市面上大多数标准电路板设计兼容,易于集成到现有系统中。
    支持和服务:
    - 提供详尽的技术文档和支持服务,包括样品获取和工程咨询等。

    常见问题与解决方案


    - 问题:如何设置输出电压?
    - 解答:通过连接一个电阻到调节引脚(RSET#)和地之间进行设置,具体值参照应用指南。
    - 问题:如何避免输入电压过高引起的损害?
    - 解答:当输入电压超过设定阈值时,稳压器会自动进入过温保护状态。可以通过外部电路监测并采取相应的保护措施。

    总结和推荐


    总体评价:
    PTN78020系列稳压器以其高效率、宽输入范围及丰富的保护功能,在众多应用场景中表现出色。它在工业、汽车、医疗等多个领域均能发挥重要作用,非常适合那些对电源质量和可靠性要求较高的场合使用。
    推荐:
    鉴于其出色的性能表现及广泛的应用前景,强烈推荐工程师和技术人员在新项目中考虑采用PTN78020系列产品。

PTN78020HAZ参数

参数
最小输出电压 11.85V
拓扑 -
最小输入电压 15V
最大输入电压 36V
输出类型 Adjustable,DC
最大输出电压 11.85V~22V
输出数量 1
开关频率 440KHz~660KHz
功能 -
同步整流器 -
长*宽*高 38.1mm*22.1mm*9.7mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 散装,托盘
