PTH12000WAH

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 德州仪器 DCDC电源模块, 6A
供应商型号: 2525554
供应商: 海外现货
标准整包数: 56

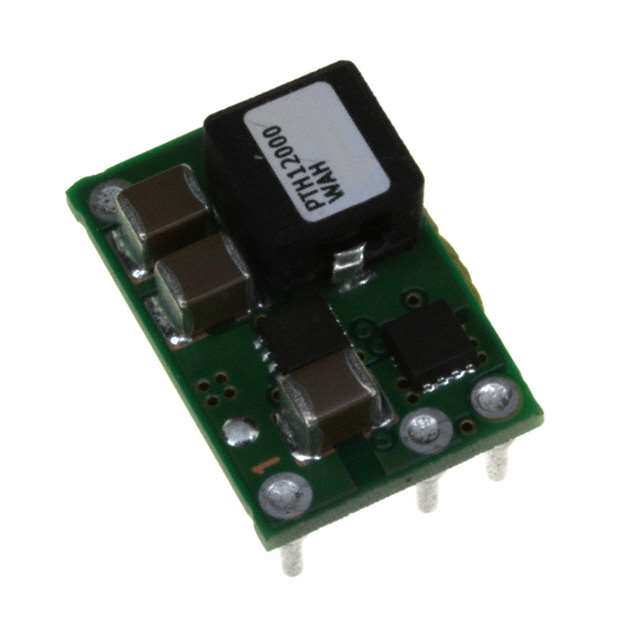

TEXAS INSTRUMENTS DC-DC稳压器 PTH12000WAH

PTH12000WAH概述


    产品简介


    PTH12000系列非隔离式电源模块是一种高效的小型化电源解决方案,广泛应用于通信、工业以及通用电路中。这些模块提供高达6A的输出电流,输入电压范围为12V,并且可以通过调整电阻来设定输出电压(1.2V至5.5V或0.8V至1.8V)。它们采用双面表面贴装技术和同步整流技术,能够在较小的印刷电路板面积内实现高效率和高性能。

    技术参数


    | 参数 | 值 |

    | 输出电流 | 最大6A |
    | 输入电压范围 | 10.8V至13.2V |
    | 输出电压调整范围 | 1.2V至5.5V或0.8V至1.8V |
    | 功率密度 | 230 W/in³ |
    | 转换效率 | 最高达92% |
    | 预偏置启动 | 支持 |
    | 禁用控制 | 支持 |
    | 工作温度范围 | -40°C至+85°C |

    产品特点和优势


    PTH12000系列电源模块的主要特点包括其高输出电流能力、宽泛的输入电压范围和灵活的输出电压调节功能。该系列产品通过采用双面表面贴装技术和同步整流技术,实现了高功率密度和高效的能源转换。其具备过电流保护和欠压锁定功能,确保了系统的安全稳定运行。此外,其紧凑的设计使得该产品特别适合空间受限的应用场景。

    应用案例和使用建议


    PTH12000系列电源模块适用于多种应用场景,如电信、工业控制系统以及通用电路中。例如,在需要多个不同电压输出的低功耗双电压系统中,可以使用DSP、微处理器或ASIC进行供电。在实际应用中,为了达到最佳效果,建议使用符合规范的输入电容器和适当的输出电容器配置。对于低温环境下,建议使用钽电容或聚合物电容以减少电容器的ESR影响。

    兼容性和支持


    PTH12000系列电源模块可与其他标准组件兼容,包括具有相同引脚配置的其他电源模块。TI公司为其提供了详尽的技术文档和支持服务,包括设计指南、应用笔记以及软件工具等。此外,厂商还提供了相应的认证标准,如UL/cUL 60950、EN60950和VDE等,确保其产品的质量和安全性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块输出电压异常 | 检查并调整外部电阻值以确保正确的输出电压。 |
    | 模块过热 | 确保散热条件良好,并考虑增加散热片。 |
    | 输出电压波动较大 | 检查并确保电容器的ESR符合要求,并适当调整。|

    总结和推荐


    PTH12000系列电源模块以其高效率、小体积和广泛的输出电压调节范围,在各类应用中展现出色的表现。它们非常适合用于对尺寸和性能有严格要求的应用场合,例如电信设备、工业自动化系统等。总体而言,这是一款值得推荐的产品,能够满足多数用户的需要。如果您正在寻找一款高效、可靠且易于集成的电源解决方案,PTH12000系列电源模块将是您的理想选择。

PTH12000WAH参数

参数
最大输出电压 1.2V~5.5V
最小输出电压 1.2V
同步整流器 -
功能 -
拓扑 -
输出类型 Adjustable
输出数量 1
最大输入电压 13.2V
开关频率 400KHz
最小输入电压 10.8V
长*宽*高 19.1mm*12.7mm*8.6mm
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

PTH12000WAH厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

PTH12000WAH数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS PTH12000WAH PTH12000WAH数据手册

PTH12000WAH封装设计

查看详情并下载
Symbol
Footprint
3D Model
