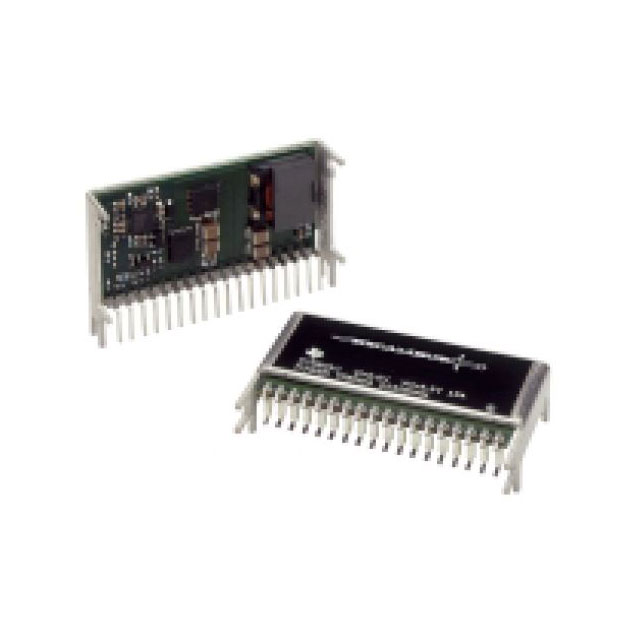

PT5821N

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 1 3.3V 13.2V 10.8V 通孔安装 50.55mm(长度)*7.87mm(高度)
供应商型号: CY-PT5821N
供应商: Avnet
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 PT5821N

PT5821N概述

    PT5820 Series Integrated Switching Regulator: Comprehensive Guide

    1. 产品简介


    产品概述
    PT5820系列是集成式开关调节器(ISRs),专为高密度电力应用设计,特别适用于对空间要求严格的场合,同时保证高性能输出。这些模块能够提供高达16A的输出电流,而仅占用较小的板载空间。该系列产品通过提供多种输出电压选项(如1.0VDC至5.0VDC),适应广泛的应用需求,尤其是在最新的高性能数字信号处理器(DSPs)和微处理器电源供应方面表现出色。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输出电流 16 | A |
    | 输入电压范围 | 10.8 13.2 | V |
    | 设置点电压容差 ±2 | %Vo |
    | 温度变化范围 ±0.5 %Vo |
    | 线性调节率 ±6 mV |
    | 负载调节率 ±12 mV |
    | 总体输出变动 ±3 | %Vo |
    | 效率(PT5827) 93 % |
    | 效率(PT5821) 90 % |
    | 效率(PT5822) 88 % |
    | 效率(PT5823) 84 % |
    | 效率(PT5824) 82 % |
    | 效率(PT5825) 80 % |
    | 效率(PT5826) 77 % |
    | 输出电压纹波(峰峰值) 20 mVpp |
    | 暂态响应时间 50 µSec |
    | 过流阈值 22 A |
    | 开关频率 | 300 | 350 | 400 | kHz |

    3. 产品特点和优势


    PT5820系列集成开关调节器具备多项独特功能和优势,具体如下:
    - 高效率:该系列的调节器提供了超过90%的高效率,使其成为电力密集型应用的理想选择。
    - 输出电压调整能力:允许用户在工厂设定的输出电压基础上,实现±10%的灵活调整。
    - 全面保护机制:包括过流保护、热关机等功能,确保系统安全可靠。
    - 小巧封装:低轮廓封装设计(8mm),配合小尺寸(0.736平方英寸),极大节省了板上空间。
    - DSP兼容性:专为DSP和其他高性能处理器供电而设计,易于集成到现有系统中。

    4. 应用案例和使用建议


    应用案例
    PT5820系列调节器广泛应用于需要高性能电源管理的场景,例如:
    - 高性能计算:为数据中心服务器中的多核处理器供电。
    - 通信设备:为路由器和交换机提供稳定可靠的电源支持。
    - 工业自动化:为精密控制单元供电,确保高效运行。
    使用建议
    - 电容器选型:确保输入电容至少为560µF,输出电容至少为330µF,并选用符合规格要求的电容器。
    - 温度管理:注意监控工作环境温度,避免超过器件的最大工作温度范围,确保良好散热。

    5. 兼容性和支持


    PT5820系列调节器与多种电路设计兼容,可以方便地集成到现有的电子设备中。此外,德州仪器公司(TI)提供详细的技术文档和客户支持服务,帮助用户解决任何可能遇到的技术问题。如果您需要更多帮助,可以在技术手册内页背面找到联系信息,或访问官网获取更多信息。

    6. 常见问题与解决方案


    常见问题及解决方法:
    1. 问题:如何控制输出电压?
    解决方案:使用Vo Adjust引脚进行外部电阻连接来调整输出电压。对于输出电压提高,将外部电阻连接到Sense(–),降低则连接到Sense(+)。
    2. 问题:什么是软启动?
    解决方案:软启动是在输出电压上升期间引入一个短暂延迟(约10-15ms),以减缓电压上升速率,防止瞬间电流冲击。
    3. 问题:如何禁用输出?
    解决方案:通过将Inhibit引脚拉低至低于0.8VDC,使模块进入关闭状态。

    7. 总结和推荐


    总体来看,PT5820系列集成开关调节器凭借其卓越的性能、灵活性和可靠性,成为市场上极具竞争力的产品。其紧凑的设计、高效的电力管理和广泛的电压调整范围使其适用于各种应用场景。我们强烈推荐使用该系列调节器,特别是那些对空间和性能有严格要求的应用领域。

PT5821N参数

参数
最小输入电压 10.8V
功能 -
同步整流器 -
最大输入电压 13.2V
输出类型 -
拓扑 -
最大输出电压 3.3V
输出数量 1
最小输出电压 -
开关频率 -
长*宽*高 50.55mm(长度)*7.87mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 停产
包装方式 托盘
