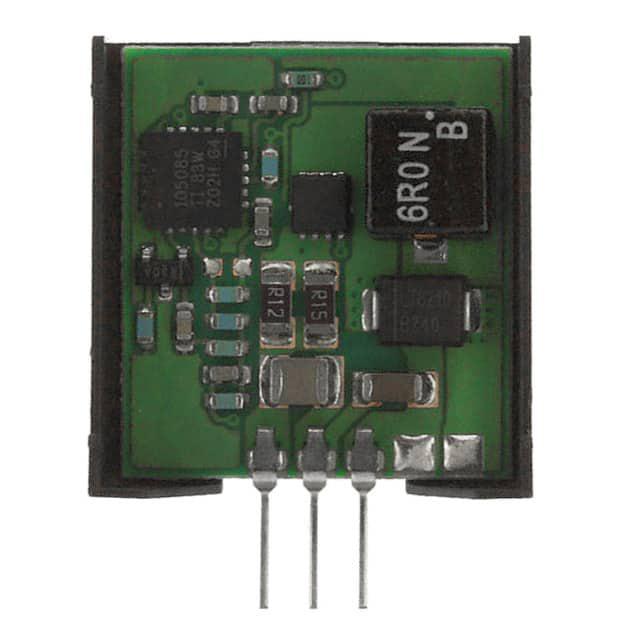

PT78HT233V

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 1.05MHz Fixed 1 3.3V 15V 9V SIP 通孔安装 22.9mm*7.9mm*23.9mm
供应商型号: 25E-PT78HT233V
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 PT78HT233V

PT78HT233V概述

    # PT78HT200 系列正向降压集成开关稳压器技术手册

    产品简介


    PT78HT200 系列是德州仪器(TI)推出的一款高效、宽输入范围的正向降压集成开关稳压器(ISR)。该系列稳压器具有固定的输出电压选项,广泛应用于工业控制、通信设备、消费电子等领域。其核心优势在于高效率、宽输入电压范围及内部短路保护和过温保护,可确保在各种复杂工况下稳定运行。
    主要特点
    - 高效率:最高可达 90%
    - 宽输入电压范围:支持多种电源输入,适应性强
    - 内置自含电感
    - 短路保护和过温保护
    - 快速瞬态响应

    技术参数


    以下是 PT78HT200 系列的主要技术规格和性能参数:
    | 参数 | 范围 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输出电流 \(Io\) | 超过输入电压范围 | 0.1 | 2.0 A |
    | 输入电压范围 \(V{in}\)| \(9 - 15\), \(9 - 28\), \(10.5 - 28\), \(12 - 28\) | V |
    | 输出电压精度 \(∆Vo\) | 整个输入电压范围 ±1.0 | ±2.0 | %\(Vo\) |
    | 线路调节 \(Reg{line}\) | 整个输入电压范围 ±0.4 | ±0.8 | %\(Vo\) |
    | 负载调节 \(Reg{load}\) | \(0.1 \leq Io \leq 2.0\) A ±0.2 | ±0.4 | %\(Vo\) |
    | 开关频率 \(f0\) | \(700 - 800\) kHz(\(Vo \geq 5.0V\))
    \(950 - 1,050\) kHz(\(Vo = 3.3V\)) | kHz |
    | 效率 \(η\) | \(80\%-90\%\) | % |
    其他关键特性
    - 温度范围:-40℃ 至 +85℃
    - 热阻:\(40^\circ C/W\)
    - 最大重量:6.5 克

    产品特点和优势


    PT78HT200 系列以其卓越的性能和多功能性脱颖而出,具体优势如下:
    1. 高效率:高达 90% 的效率,显著减少功耗,降低系统发热。
    2. 宽输入范围:支持多种电源输入,如 9V 至 28V,适用于不同应用场景。
    3. 内置保护机制:提供短路保护和过温保护,增强设备可靠性。
    4. 小型化设计:适合空间受限的应用场合,同时提供多种封装选择。

    应用案例和使用建议


    PT78HT200 系列非常适合以下应用:
    - 工业控制设备:用于分布式供电系统,确保稳定的电压输出。
    - 通信设备:如基站电源管理,支持多种电压需求。
    - 消费电子产品:如便携式设备,满足高效节能需求。
    使用建议:
    - 合理选择电容:需外接 \(1 \mu F\) 的陶瓷电容和 \(100 \mu F\) 的铝电解电容以保证正常工作。
    - 考虑散热设计:在高负载情况下,确保良好的散热措施以维持稳定运行。

    兼容性和支持


    PT78HT200 系列产品支持多种电路板设计,并具有良好的兼容性。TI 提供了全面的技术支持,包括在线资源(www.ti.com/powertrends)和客户服务中心,帮助解决应用中的技术难题。

    常见问题与解决方案


    以下是常见的问题及解决方案:
    1. 输入电压波动过大导致效率下降?
    - 解决方案:检查外部电容配置,确保符合规格要求。
    2. 过热保护触发怎么办?
    - 解决方案:检查散热设计,增加风扇或散热片辅助散热。
    3. 输出电压不稳定?
    - 解决方案:重新校准输出电压设定值,或者检查负载条件是否异常。

    总结和推荐


    PT78HT200 系列凭借其高效率、宽输入范围及强大的保护功能,在众多应用中表现出色。其小巧的设计、灵活的电压选择使其成为工业、通信和消费电子领域的理想选择。如果您需要高效、可靠的电源解决方案,强烈推荐使用 PT78HT200 系列稳压器。
    联系 TI 官方网站了解更多技术支持和服务详情!

PT78HT233V参数

参数
最小输出电压 -
最小输入电压 9V
开关频率 1.05MHz
输出数量 1
功能 -
同步整流器 -
输出类型 Fixed
拓扑 -
最大输出电压 3.3V
最大输入电压 15V
长*宽*高 22.9mm*7.9mm*23.9mm
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 停产
包装方式 托盘

PT78HT233V厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

PT78HT233V数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS PT78HT233V PT78HT233V数据手册
