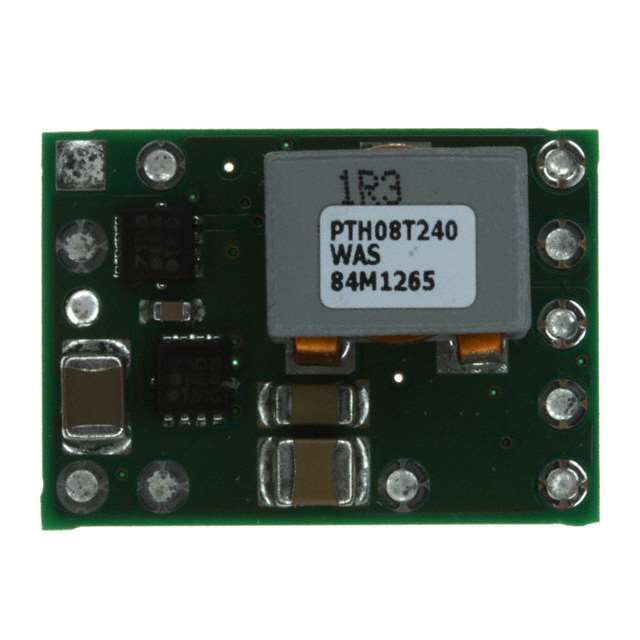

PTH08T240WAS

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 300KHz DC,Fixed 1 690mV~5.5V 690mV 14V 4.5V 贴片安装 22.1mm*15.8mm*9.1mm
供应商型号: PTH08T240WAS
供应商: 国内现货
标准整包数: 250
TEXAS INSTRUMENTS DC-DC稳压器 PTH08T240WAS

PTH08T240WAS概述


    产品简介


    模块产品:PTH08T240W/PTH08T241W
    PTH08T240W 和 PTH08T241W 是德州仪器(Texas Instruments)生产的高效率非隔离式电源模块。PTH08T240W 适用于一般应用场景,而 PTH08T241W 则专门优化用于陶瓷电容器版本,以提供更高的灵活性和性能。这些模块主要用于复杂多电压系统、微处理器、总线驱动器等领域。它们能够通过单个电阻器调整输出电压,具有宽泛的输入电压范围和高效的输出功率,特别适合于需要高功率和低功耗的应用。

    技术参数


    输入参数
    - 输入电压范围:4.5 V 至 14 V
    - 输入电容:对于 PTH08T240W 为 220 μF,对于 PTH08T241W 为 200 μF(陶瓷)
    - 输入电容值:最小值为 22 μF,最大值为 5000 μF
    - 工作温度范围:-40°C 至 85°C
    输出参数
    - 输出电压范围:0.69 V 至 5.5 V
    - 最大输出电流:10 A
    - 输出电压调节精度:±1.5%
    - 最大效率:高达 96%
    其他特性
    - 过电流保护:非锁定型自动重置
    - 远程感测:差分输出电压远程感测
    - 软启动:自动追踪时序同步
    - 预偏压启动
    - 禁用控制:可通过引脚禁用

    产品特点和优势


    PTH08T240W/PTH08T241W 模块具备多项优势:
    - 高效性:高达 96% 的效率使其在负载下的损耗极小,降低了能源消耗。
    - 快速瞬态响应:TurboTrans™ 技术优化了瞬态响应,使得电压变化更快且外部电容器需求更少。
    - 智能同步技术:SmartSync 技术简化了多个模块间的频率同步,从而减少输入电容的 RMS 电流要求并简化 EMI 噪声抑制任务。
    - 多功能接口:提供了多种控制接口和反馈信号,如过流保护、欠压锁存等功能,增强了系统的稳定性和可靠性。
    - 高灵活性:通过调整单个电阻即可设置不同的输出电压,适用于多种应用场景。

    应用案例和使用建议


    PTH08T240W/PTH08T241W 广泛应用于计算机、服务器和工业控制系统中。例如,在服务器应用中,它们可以通过调节输入电压范围(4.5 V 至 14 V)来适应不同中间总线架构,保证了系统的稳定性和可扩展性。
    使用建议
    - 确保输入电容和输出电容选择得当,特别是在使用 TurboTrans™ 技术时,需确保电容数量和 ESR 值符合规定。
    - 遵循厂家推荐的 PCB 布局指南,以确保良好的热管理和电磁干扰抑制。
    - 对于陶瓷电容器版本,优先选择低 ESR 电容器以获得最佳性能。

    兼容性和支持


    PTH08T240W/PTH08T241W 模块支持多种输入电容配置,可以与各种陶瓷电容器和电解电容器配合使用。制造商提供详细的用户手册和应用笔记,以及丰富的技术支持资源,确保用户能够正确安装和使用这些模块。此外,该产品符合 UL/IEC/CSA-C22.2 60950-1 安全标准,提供了全面的安全保障。

    常见问题与解决方案


    常见问题
    - 输出电压不稳定:可能由于输入电容不足导致。根据手册建议,使用指定的输入电容和电容值。
    - 瞬态响应不佳:检查是否正确设置了输出电容和电容的 ESR 值,使用 TurboTrans™ 技术进一步优化。
    - 模块无法正常启动:确认输入电压是否在有效范围内,检查是否有正确的接地连接。
    解决方案
    - 检查输入电容:确保输入电容满足规格要求,特别注意 ESR 值。
    - 调整输出电容:参照手册建议调整输出电容的数量和 ESR 值。
    - 验证输入电压:确保输入电压在规定范围内,检查接地连接是否稳固。

    总结和推荐


    PTH08T240W/PTH08T241W 模块凭借其高效的功率转换能力和先进的控制技术,成为复杂多电压系统中不可或缺的组件。尤其在高要求的计算和服务器应用中表现出色。尽管初期成本可能略高,但考虑到其出色的性能和广泛的应用场景,推荐在关键项目中采用。总体而言,这款模块具备显著的技术优势和市场竞争力,值得用户信赖和使用。

PTH08T240WAS参数

参数
同步整流器 -
输出数量 1
最大输入电压 14V
输出类型 DC,Fixed
最大输出电压 690mV~5.5V
最小输出电压 690mV
开关频率 300KHz
拓扑 -
最小输入电压 4.5V
功能 -
长*宽*高 22.1mm*15.8mm*9.1mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘
