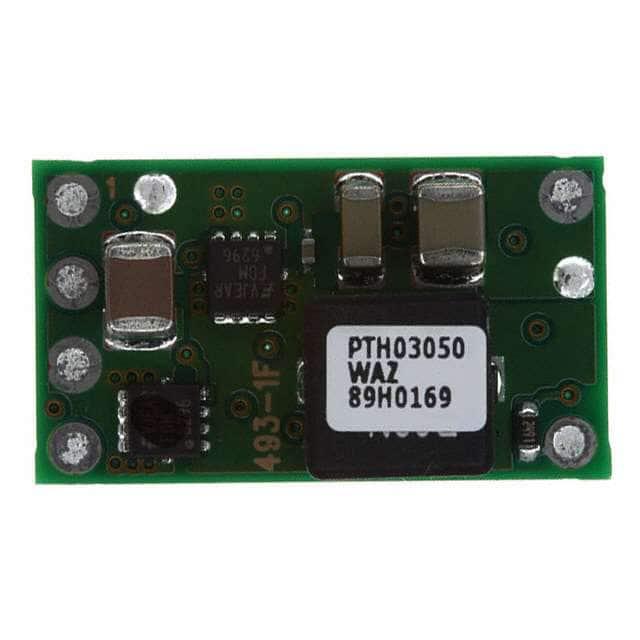

PTH03050WAZT

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 550KHz~650KHz Adjustable,DC 1 800mV~2.5V 800mV 3.65V 2.95V 贴片安装,黏合安装 22.1mm*12.7mm*9.1mm
供应商型号: PTH03050WAZT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 PTH03050WAZT

PTH03050WAZT概述


    产品简介


    PTH03050W 是一款来自德州仪器(Texas Instruments)的非隔离式宽输出调整功率模块,特别适用于需要高输出电流、高效率和紧凑空间的应用场合。该产品支持高达 6 A 的输出电流,输入电压为 3.3 V,并提供从 0.8 V 到 2.5 V 的宽范围输出电压调整能力。这种模块广泛应用于电信、工业设备和一般用途电路中,特别是在低功耗双电压系统中使用数字信号处理器(DSP)、微处理器、专用集成电路(ASIC)或现场可编程门阵列(FPGA)的场合。

    技术参数


    PTH03050W 具备以下技术规格和性能参数:
    - 输出电流:最高可达 6 A(自然对流条件下,环境温度 85 °C)
    - 输入电压范围:2.95 V 至 3.65 V
    - 设置点电压精度:±2% Vo
    - 温度变化范围:±0.5% Vo
    - 线路调节:±10 mV
    - 负载调节:±12 mV
    - 效率:最高可达 94%
    - 输出电压纹波(峰值到峰值):最大 20 mVpp(10 µF 陶瓷电容条件)
    - 过电流阈值:最高 12 A(自动重置)
    - 暂态响应时间:70 µs(从 50% 到 100% 最大负载电流)
    - 跟踪输入电流:最高 –130 µA
    - 开关频率:550 kHz 至 650 kHz

    产品特点和优势


    PTH03050W 集成了多项优势,使其在市场上具有很强的竞争力。以下是其主要特点和优势:
    - 高集成度:小尺寸(0.87 英寸 × 0.5 英寸),但能够输出高达 6 A 的电流。
    - 高效能:最高可达 94% 的转换效率,使得该模块非常适合电池供电或散热受限的应用。
    - 预偏压启动能力:确保在启动过程中输出电压不会因内部负载而下降。
    - 自动跟踪(Auto-Track™)功能:简化电源电压排序过程,使得模块能够跟踪其他外部电压。
    - 过电流保护:具备非锁存型、自动复位的输出过电流保护,确保系统安全。
    - 环境友好:符合 UL 1950, CSA 22.2 950, EN60950 和 VDE 安全标准。

    应用案例和使用建议


    PTH03050W 广泛应用于各种场景,如电信设备、工业控制系统以及通用电子设备。以下是其典型应用场景和使用建议:
    - 电信设备:可以作为通信基站或网络设备的电源模块,用于处理复杂的电源需求。
    - 工业控制:适合于工厂自动化和控制系统的电源需求,特别是在需要高可靠性和稳定性的环境中。
    - DSP 和 FPGA 电源:可为高性能计算设备提供稳定的电源供应,尤其是在低功耗系统中。
    使用建议:
    - 确保输入电容容量不低于 100 µF,并且必须能承受至少 300 mA 的交流电流。
    - 在低温环境下工作时,建议使用钽电容、Os-Con 电容或陶瓷电容以保证性能。
    - 添加额外的 10 µF 陶瓷电容可降低输出纹波。

    兼容性和支持


    PTH03050W 支持多种封装选项,包括通孔和表面贴装(PTH)。该产品与 Point-of-Load Alliance (POLA) 标准兼容,便于与其他模块协同工作。德州仪器提供了详尽的技术支持和应用指南,确保用户能够充分利用其潜力。

    常见问题与解决方案


    常见问题及解决方法如下:
    - Q:模块无法正常工作
    - A:检查输入电压是否在允许范围内(2.95 V 至 3.65 V),确保输入电容容量不低于 100 µF。
    - Q:输出电压不稳定
    - A:检查 Rset 电阻是否正确设置,并确保使用合适的电容。
    - Q:模块过热
    - A:确保良好的散热设计,并减少负载电流以降低发热量。

    总结和推荐


    综上所述,PTH03050W 是一款性能优异、功能丰富的非隔离式宽输出调整功率模块,适用于多种应用场景。其高效率、紧凑设计和优秀的电气特性使其成为电信、工业控制等领域不可或缺的电源解决方案。我们强烈推荐这款产品给需要高可靠性和高效率电源模块的用户。

PTH03050WAZT参数

参数
输出数量 1
最大输入电压 3.65V
拓扑 -
最大输出电压 800mV~2.5V
最小输入电压 2.95V
开关频率 550KHz~650KHz
最小输出电压 800mV
功能 -
输出类型 Adjustable,DC
同步整流器 -
长*宽*高 22.1mm*12.7mm*9.1mm
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装
