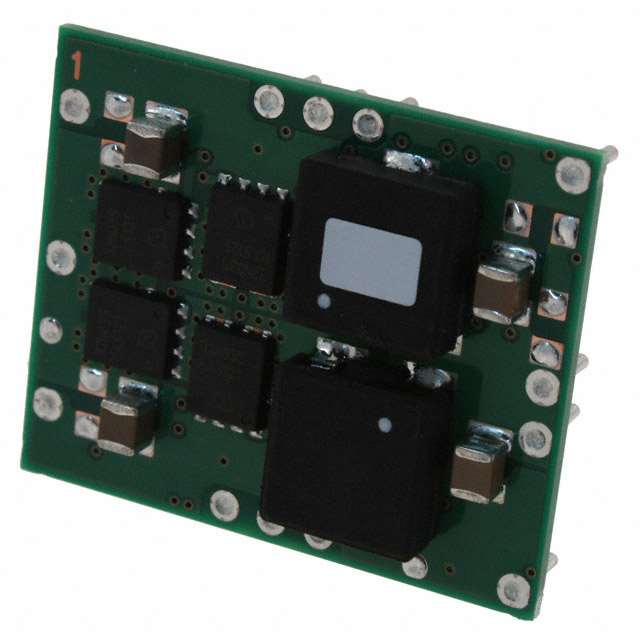

PTH12030WAD

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 475KHz~675KHz Adjustable,DC 1 1.2V~5.5V 1.2V 13.8V 10.2V DIP 通孔安装 34.8mm*28.4mm*8.9mm
供应商型号: UNP-PTH12030WAD
供应商: 海外现货
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 PTH12030WAD

PTH12030WAD概述


    产品简介


    PTH12030W/L 是一款来自德州仪器(Texas Instruments)的高电流非隔离电源模块,属于PTH12030系列。这款模块体积小巧(1.37英寸 x 1.12英寸),能够提供高达26安培的输出电流,非常适合用于多电压、多处理器系统。其输入电压为12伏,输出电压范围广,支持宽范围的电压调整(W型:1.2伏至5.5伏;L型:0.8伏至1.8伏)。此外,该模块具备高达94%的转换效率,同时具有非常高的功率密度(235瓦/立方英寸)。

    技术参数


    | 参数 | 值 |

    | 尺寸 | 1.37英寸 x 1.12英寸 |
    | 输入电压 | 12伏 |
    | 输出电流 | 最高达26安培 |
    | 转换效率 | 高达94% |
    | 功率密度 | 235瓦/立方英寸 |
    | 工作温度范围 | -40°C 至 85°C |
    | 安全认证 | UL/IEC/CSA-C22.2 60950-1 |
    | 调整输出电压所需电阻范围 | W型:1.2伏至5.5伏;L型:0.8伏至1.8伏 |

    产品特点和优势


    PTH12030W/L的主要优势在于其高效能和灵活性。它能够在紧凑的空间内提供大电流输出,适合在空间有限且对电流需求高的应用场景中使用。此外,该模块支持广泛的电压调整范围,可以满足不同系统的供电需求。高效的转换能力和宽广的工作温度范围也使得该模块成为各种复杂和苛刻应用的理想选择。

    应用案例和使用建议


    PTH12030W/L 可以广泛应用于多处理器系统、高速DSP系统、微处理器和ASIC的应用场合。例如,在数据中心、通信基础设施、工业自动化等领域中,PTH12030W/L可以作为点负载电源,提供稳定可靠的电力供应。
    使用建议
    - 在设计电路时,应确保选择合适的外部电容和电阻,以达到最佳的转换效率和稳定性。
    - 确保电路的布局合理,以减少电磁干扰(EMI)和其他信号完整性问题。
    - 使用符合规格的输入电容器,以确保电路在动态负载条件下的稳定性。

    兼容性和支持


    PTH12030W/L 与其他德州仪器的电源管理产品兼容,能够方便地集成到现有的设计中。德州仪器提供了详尽的技术支持文档,帮助客户进行设计、调试和故障排除。此外,德州仪器还提供了可靠性测试报告,保证了产品的长期稳定性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电流不足 | 检查输入电压是否正常,调整外部电容和电阻值 |
    | 转换效率低 | 检查散热情况,确保散热器正确安装 |
    | 输出电压不稳定 | 检查连接线路,确保所有连接正确 |
    | 温度过高 | 增加散热措施,如增加散热器或风扇 |

    总结和推荐


    PTH12030W/L 是一款高性能的电源模块,具有高效率、宽输出电压调整范围和良好的工作稳定性。适用于需要大电流、高可靠性的应用场合。德州仪器提供的全面技术支持和详尽的文档使其在开发过程中更为便利。强烈推荐此款产品用于高要求的应用项目。

PTH12030WAD参数

参数
功能 -
拓扑 -
输出类型 Adjustable,DC
最小输入电压 10.2V
最大输入电压 13.8V
同步整流器 -
最大输出电压 1.2V~5.5V
最小输出电压 1.2V
输出数量 1
开关频率 475KHz~675KHz
长*宽*高 34.8mm*28.4mm*8.9mm
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

PTH12030WAD厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

PTH12030WAD数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS PTH12030WAD PTH12030WAD数据手册

PTH12030WAD封装设计

查看详情并下载
Symbol
Footprint
3D Model
