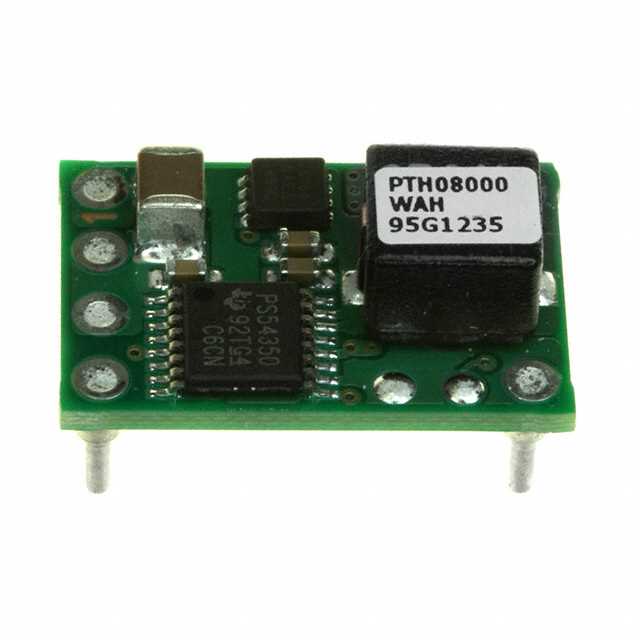

PTH08000WAH

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Texas Instruments 非隔离开关稳压器, PTH08000W系列, 4.5 → 14 V 直流输入, 3.3V 直流输出
供应商型号: 14M-PTH08000WAH
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 PTH08000WAH

PTH08000WAH概述


    产品简介


    PTH08000W 是一种高集成度、低成本的开关调节器模块,能够提供高达2.25A的输出电流。这种调节器适用于电信、仪器仪表以及通用电路等领域。通过采用先进的开关模式电源转换技术,PTH08000W 可以将5V输入电源降低到0.9V至5.5V之间的任何电压输出,并且效率最高可达94%。此外,该产品具有自动跟踪(Auto-Track)功能,可简化多模块供电系统中的电源电压序列化任务。

    技术参数


    - 输入电压范围:4.5V至14V
    - 输出电流:0至2.25A(在85°C环境下)
    - 输出电压调整范围:0.9V至5.5V
    - 效率:最高达94%
    - 启动温度范围:-40°C至85°C
    - 封装类型:通孔和表面贴装选项

    产品特点和优势


    PTH08000W 的主要优势在于其高效率和宽输出电压范围,这使得它在需要高性能电源转换的应用中非常有用。其自动跟踪功能极大地简化了电源管理,并且它还提供了过温保护和过流保护,确保系统的稳定运行。此外,PTH08000W 的小巧尺寸和灵活操作使其适用于各种不同场景。

    应用案例和使用建议


    PTH08000W 广泛应用于电信、测试和测量以及高端消费产品中。例如,在电信设备中,PTH08000W 作为电源管理的一部分,可以有效地为不同的电信组件提供稳定的电源供应。为了优化PTH08000W的性能,建议在输入端添加一个100μF的电解电容,以提高纹波抑制效果。对于负载瞬态变化较大的应用,可以在输出端添加一个100μF的陶瓷电容或非陶瓷电容来改善瞬态响应。

    兼容性和支持


    PTH08000W 支持TI的RoHS和无铅合规标准,且具备良好的机械耐久性和热稳定性。对于设计和安装过程中的支持和维护,TI提供了详尽的技术文档和指导,以帮助客户最大限度地发挥其性能潜力。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 确保VO Adjust电阻正确连接,并使用符合电气规格的电阻 |
    | 过热问题 | 检查散热设计是否合理,并确保在规定的温度范围内使用 |
    | 启动延迟 | 确认是否正确设置了启动时序,并检查所有控制信号 |

    总结和推荐


    PTH08000W是一款高效、高可靠性的开关调节器,特别适合需要大电流输出和精确电压调整的应用场景。其独特的Auto-Track功能显著提升了在复杂电源管理系统中的适用性。总的来说,PTH08000W凭借其出色的性能和广泛的应用领域,值得被推荐用于需要高性能电源管理的场合。

PTH08000WAH参数

参数
最小输出电压 900mV
开关频率 300KHz
最大输入电压 14V
最大输出电压 900mV~5.5V
同步整流器 -
功能 -
拓扑 -
最小输入电压 4.5V
输出类型 Adjustable
输出数量 1
长*宽*高 19.1mm*12.7mm*8.6mm
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,托盘

PTH08000WAH厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

PTH08000WAH数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS PTH08000WAH PTH08000WAH数据手册

PTH08000WAH封装设计

查看详情并下载
Symbol
Footprint
3D Model
