TPD2E001DRST-NM

产品分类: TVS二极管/ESD抑制器
厂牌: TEXAS INSTRUMENTS
产品描述: 5.5V 单向 10A 105.5V 11V WDFN-6(EP) 贴片安装 3mm(长度)*950μm(高度)
供应商型号: TPD2E001DRST-NM
供应商: 国内现货
标准整包数: 18

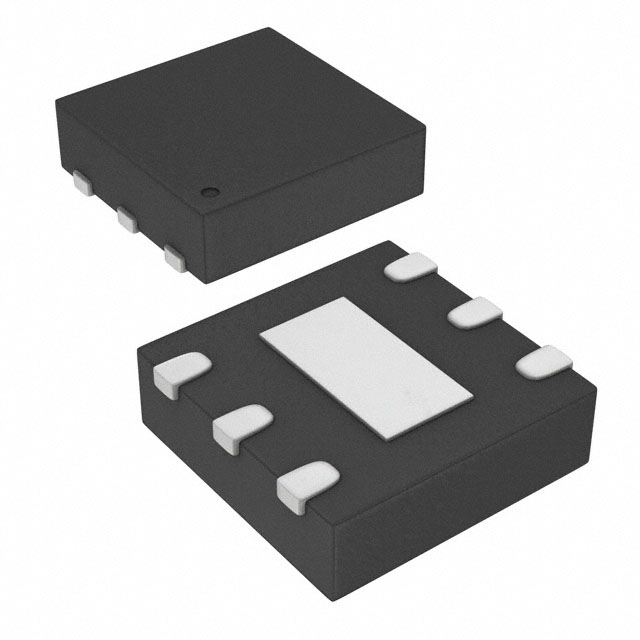

TEXAS INSTRUMENTS TVS二极管/ESD抑制器 TPD2E001DRST-NM

TPD2E001DRST-NM概述


    产品简介


    TPD2E001 是一种用于高速数据接口的低电容双通道静电放电(ESD)保护二极管阵列。它主要应用于各种需要ESD保护的场景,如USB 2.0、以太网、FireWire、LVDS、SVGA视频连接、血糖仪及医疗成像系统。

    技术参数


    - 电容:1.5 pF(典型值)
    - 最大接触放电电压:±8 kV(IEC 61000-4-2标准)
    - 最大空气放电电压:±15 kV(IEC 61000-4-2标准)
    - 泄漏电流:1 nA(最大值)
    - 供电电压范围:0.9 V 至 5.5 V
    - 封装选项:空间节省型 DRL、DRY 和 QFN 封装
    - 其他版本:TPD3E001(3通道)、TPD4E001(4通道)、TPD6E001(6通道)

    产品特点和优势


    - 高ESD保护等级:符合IEC 61000-4-2标准的Level 4要求,提供±8 kV接触放电和±15 kV空气间隙放电保护。
    - 低电容:仅1.5 pF,适用于高速信号终端。
    - 低功耗:泄漏电流仅为1 nA,适合便携式设备。
    - 多种封装选择:提供DRL、DRY和QFN等多种封装,满足不同应用场景需求。

    应用案例和使用建议


    典型应用场景
    - USB 2.0应用:
    - 保护USB 2.0接口免受ESD损害。在实际应用中,通常将TPD2E001放置在USB 2.0接口附近的信号线上。
    - 设计注意事项:
    - 确保所有保护线的信号电压范围在0 V至5 V之间。
    - 设计频率为240 MHz时,考虑信号线上的最大电压不超过VCC + VF。
    - 连接VCC引脚时,确保其与系统电源相连,并在VCC引脚上添加0.1 μF的去耦电容。
    - 医疗成像应用:
    - TPD2E001的DRS封装(3.00 mm x 3.00 mm)适用于非磁性材料,适合在医疗成像系统中使用。
    使用建议
    - 在布局设计中,TPD2E001应尽量靠近连接器放置,以减少电磁干扰。
    - 保护信号线应尽可能直线布置,避免尖角以减少电磁干扰。
    - 路由设计时应尽量减少未保护的线路与被保护线路之间的距离。

    兼容性和支持


    - 兼容性:TPD2E001可以与多个其他接口(如USB 2.0、以太网、FireWire等)配合使用。
    - 技术支持:德州仪器(Texas Instruments)提供了广泛的社区资源和技术支持,包括工程师社区(E2E)和设计支持工具。

    常见问题与解决方案


    1. 问题:设备过热。
    - 解决方案:检查电路布局,确保散热路径畅通,并在必要时增加散热片。
    2. 问题:设备响应时间长。
    - 解决方案:重新评估信号频率和电容匹配,调整电路设计以提高响应速度。
    3. 问题:信号传输错误。
    - 解决方案:检查连接线是否接地良好,确保VCC引脚正确连接并添加去耦电容。

    总结和推荐


    TPD2E001 作为一款低电容、高性能的ESD保护器件,在高要求的应用环境中表现出色。它不仅提供了卓越的ESD防护能力,还具有较低的电容和功耗,使其成为高速数据接口的理想选择。对于追求高效、可靠保护的工程师而言,TPD2E001是一个值得信赖的选择。因此,我们强烈推荐使用TPD2E001来保护高速数据接口。

TPD2E001DRST-NM参数

参数
极性 单向
工作电压 5.5V
箝位电压 105.5V
击穿电压 11V
峰值脉冲电流 10A
峰值脉冲功率 -
长*宽*高 3mm(长度)*950μm(高度)
通用封装 WDFN-6(EP)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TPD2E001DRST-NM厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPD2E001DRST-NM数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS TVS二极管/ESD抑制器 TEXAS INSTRUMENTS TPD2E001DRST-NM TPD2E001DRST-NM数据手册

TPD2E001DRST-NM封装设计

查看详情并下载
Symbol
Footprint
3D Model
