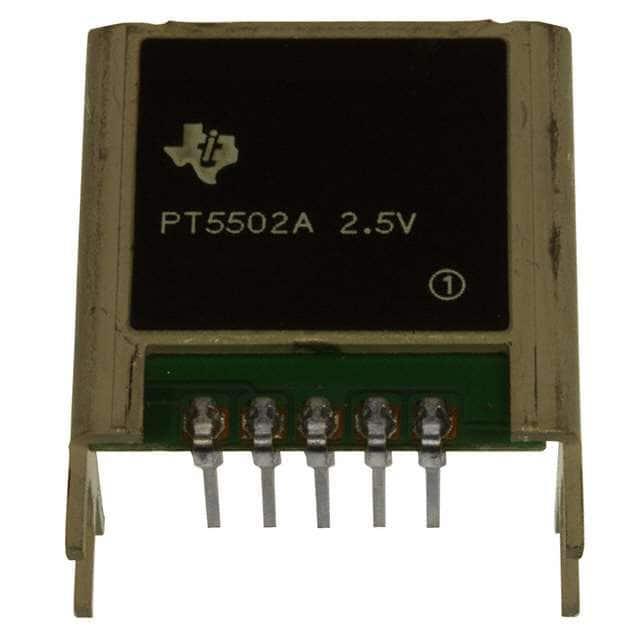

PT5502A

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 350KHz DC,Fixed 1 2.5V 5.5V 3.1V SIP 通孔安装 11.93mm(高度)
供应商型号: PT5502A-ND
供应商: Digi-Key
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 PT5502A

PT5502A概述


    产品简介


    PT5500系列集成开关调节器
    PT5500系列是由德州仪器(Texas Instruments)设计的高性能集成开关调节器(ISRs)。该系列产品能够提供3A的输出电流,输入电压范围为3.1V至5.5V,非常适合用于本地降压电源系统。它特别适用于高性能数字信号处理器(DSPs)和微处理器供电。PT5500系列包含多种输出电压选项,从1.0V到3.3V不等,提供了广泛的适应性。

    技术参数


    PT5500系列技术规格:
    - 输出电流(Io):0.1A至3.0A
    - 输入电压范围(Vin):对于输出电压3.3V时,输入电压范围为4.5V至5.5V;对于输出电压2.5V及以下时,输入电压范围为3.1V至5.5V。
    - 设定点电压容差(Vo tol):±2%
    - 温度变化量(∆Regtemp):±0.5%
    - 线路调整率(∆Regline):±6mV
    - 负载调整率(∆Regload):±10mV
    - 总输出变动(∆Regtot):±3%
    - 效率(η):90%(PT5501),87%(PT5502),85%(PT5503),83%(PT5504),81%(PT5505),79%(PT5506),76%(PT5507)
    - 输出纹波(Vo Ripple):25mV(典型值),最大45mV
    - 瞬态响应时间(ttr):50µs
    - 过冲/欠冲(∆Vtr):50mV
    - 电流限制(Ilim):-5A
    - 开关频率(fo):350kHz(典型值)
    - 绝对最大温度范围(Ta):-40°C至+85°C
    - 存储温度范围(Ts):-40°C至+125°C
    - 机械冲击:500G(半正弦波)
    - 机械振动:15G(20Hz至2000Hz)
    - 重量:6.5g
    - 阻燃材料:符合UL 94V-0标准

    产品特点和优势


    PT5500系列具有以下几个显著特点和优势:
    - 单器件设计:可以在5V/3.3V输入电压下工作。
    - DSP兼容:与最新的高性能DSP和微处理器兼容。
    - 高效率:最高可达90%的效率。
    - 紧凑型设计:采用了节省空间的封装,具有铜制散热底座。
    - 可调输出电压:通过外部电阻可以灵活调整输出电压。
    - 输出抑制功能:能够实现电源开启和关闭控制。
    - 短路保护:具备短路保护功能。
    - 可焊接的铜底座:便于安装和维修。

    应用案例和使用建议


    PT5500系列广泛应用于通信设备、工业控制系统、服务器等领域。例如,在数据中心服务器中,这些调节器可以确保高效稳定的电源供应。为了优化其性能,建议使用符合要求的输出电容器,且放置尽可能靠近调节器。此外,由于内部存在拉高电路,若没有施加低电平信号,则调节器会自动启用。因此,当需要长时间断电时,应考虑使用一个低泄漏的MOSFET来控制输入信号,以避免因过度泄露导致的问题。

    兼容性和支持


    PT5500系列可以与市面上常见的DSP和微处理器配合使用。德仪公司提供了详细的应用文档和技术支持服务,如果遇到问题,可以通过访问www.ti.com或联系德州仪器的技术支持团队获取帮助。

    常见问题与解决方案


    1. 问:如何调整输出电压?
    答:通过添加不同值的外部电阻(R1或R2)连接到调节器的Vo adj引脚上进行调整。具体公式参考技术手册。

    2. 问:使用时需要多大容量的电容器?
    答:100μF的电解质或钽电容器是必需的,这有助于确保正确的操作。

    3. 问:如何正确地使用Inhibit功能?
    答:通过将调节器的Inhibit引脚接地来禁用输出。必须注意不要在Inhibit引脚上使用超过500pF的电容,以免导致异常操作。

    总结和推荐


    综上所述,PT5500系列集成了众多先进技术,具备出色的性能和可靠性。尤其适合于那些需要高效稳定电源供给的高性能应用场合。其紧凑的设计、高效的工作表现以及丰富的支持资源使其在市场上具有很强的竞争优势。建议在需要精确、可靠电源管理的场合优先选择PT5500系列。

PT5502A参数

参数
输出类型 DC,Fixed
同步整流器 -
最大输入电压 5.5V
最大输出电压 2.5V
拓扑 -
最小输入电压 3.1V
最小输出电压 -
开关频率 350KHz
功能 -
输出数量 1
长*宽*高 11.93mm(高度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 停产
包装方式 托盘
