DCV010512P

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 400KHz DC,Fixed 1 12V 5.5V 4.5V PDIP-7 通孔安装 19.7mm*8.3mm*5.3mm
供应商型号: DCV010512P
供应商: 国内现货
标准整包数: 1000

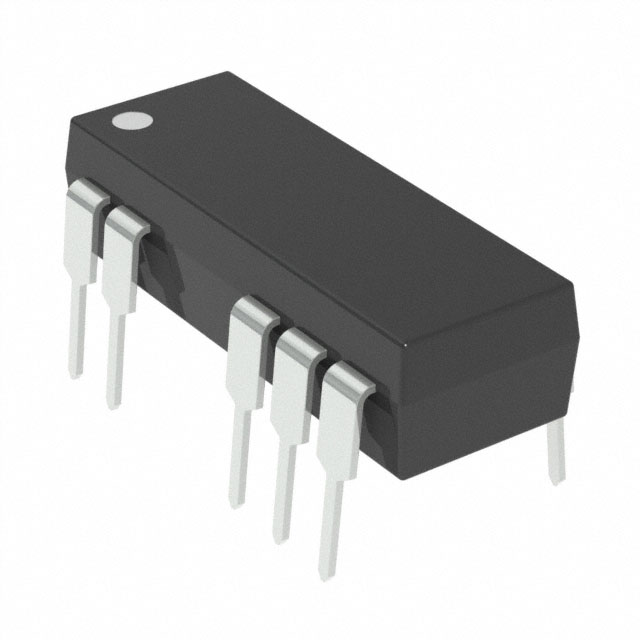

TEXAS INSTRUMENTS DC-DC稳压器 DCV010512P

DCV010512P概述


    产品简介


    DCV01系列1-W、1500-Vrms隔离式未调节DC/DC转换模块
    DCV01系列是德州仪器(Texas Instruments)推出的一系列高集成度的1-W功率输出、1500-Vrms隔离等级的未调节DC/DC转换模块。该系列模块具有体积小、外部组件需求少、内置设备保护等特点,非常适合信号路径隔离、消除接地环路、数据采集、工业控制和测试设备等应用。

    技术参数


    - 输入电压范围:
    - 5V:4.5V至5.5V
    - 15V:13.5V至16.5V
    - 24V:21.6V至26.4V

    - 输出电压范围:
    - ±5V:±4.25V至±5.75V
    - ±12V:±11.4V至±12.6V
    - ±15V:±14.25V至±15.75V
    - 输出功率:高达1W
    - 效率:最高可达85%
    - 隔离电压:1.5 kVrms
    - 振荡频率:800kHz
    - 热关断温度:150℃
    - 短路保护:具备
    - EMC性能:符合EN55022 Class B标准

    产品特点和优势


    1. 高隔离等级:1500-Vrms的操作隔离,适用于信号隔离应用。
    2. 小巧封装:提供7针PDIP和SOP封装,尺寸为19.18 mm × 10.60 mm。
    3. 集成保护:内部集成了热保护、短路保护等多重保护措施。
    4. 易于同步:支持设备间同步,方便多个设备协同工作。
    5. 高效能:高效率设计,减少能源损耗。
    6. 高可靠性:具备高可靠性,经过严格测试认证。

    应用案例和使用建议


    DCV01系列模块广泛应用于信号路径隔离、接地环路消除、数据采集等领域。例如,在工业控制系统中,可以用于实现不同电路之间的电气隔离,防止干扰和损坏。使用时,应注意保持输入电压在规定范围内,并确保散热良好,以避免过热导致的安全问题。

    兼容性和支持


    DCV01系列模块兼容多种输入电压(5V、15V、24V),支持不同输出电压(±5V、±12V、±15V)。德州仪器提供了详尽的技术文档和支持资源,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题1:设备无法正常启动
    - 解决方案:检查输入电压是否在允许范围内,确认是否有足够的输入电容。

    - 问题2:输出电压不稳定
    - 解决方案:检查负载电流是否超过额定值,调整输出电容以稳定输出电压。
    - 问题3:设备过热
    - 解决方案:改善散热条件,如增加散热片或风扇辅助散热。

    总结和推荐


    综上所述,DCV01系列模块凭借其高隔离等级、高效能、紧凑设计及多种保护机制,成为工业控制、数据采集、测试设备等领域的理想选择。德州仪器提供的详尽支持和优质文档也极大地提升了产品的易用性和可靠性。强烈推荐这一系列产品,尤其是对于需要高性能、高可靠性的隔离应用。

DCV010512P参数

参数
开关频率 400KHz
功能 -
输出数量 1
最小输出电压 -
最小输入电压 4.5V
输出类型 DC,Fixed
最大输入电压 5.5V
同步整流器 -
最大输出电压 12V
拓扑 -
长*宽*高 19.7mm*8.3mm*5.3mm
通用封装 PDIP-7
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,管装

DCV010512P厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DCV010512P数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS DCV010512P DCV010512P数据手册

DCV010512P封装设计

查看详情并下载
Symbol
Footprint
3D Model
