首页  >  产品百科  >  DCP010505DBP-U/700

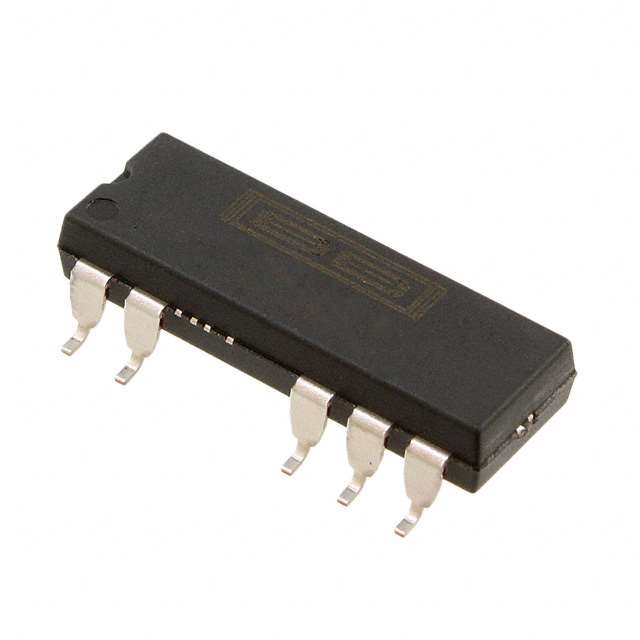

DCP010505DBP-U/700

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 400KHz DC,Fixed 2 5V 5.5V 4.5V SOP 贴片安装 19.7mm*8.3mm*5.3mm
供应商型号: 14M-DCP010505DBP-U/700
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 DCP010505DBP-U/700

DCP010505DBP-U/700概述

    DCP01B系列1W隔离式未调节DC/DC转换模块

    产品简介


    DCP01B系列是德州仪器(Texas Instruments)推出的一系列1W、隔离式、未调节的DC/DC转换模块。这些模块体积小且仅需少量外部组件,能够为多种应用提供信号路径隔离和额外的功能,如输出禁用和开关频率同步。此系列产品特别适合需要信号隔离的应用场景,例如工业控制、测试设备以及数据采集等领域。

    技术参数


    - 基本参数
    - 输出功率:1W
    - 输入电压范围:5-V输入设备:4.5-5.5V;15-V输入设备:13.5-16.5V;24-V输入设备:21.6-26.4V
    - 工作温度范围:TA=-40°C到100°C
    - 隔离:1 kVrms,连续工作电压:60 VDC / 42.5 VAC
    - 启动时间:约5μs
    - 电气特性
    - 振荡频率:800kHz
    - 线性调节率:满载条件下≤15%
    - 负载调整率:典型值1%
    - 开关特性:低电平输入电压(SYNC):0-0.4V;内部振荡器禁用时间:2μs
    - 热特性
    - 热关断温度:150°C
    - 散热电阻:RθJA=61°C/W(单输出型号)


    产品特点和优势


    - 隔离能力:DCP01B系列具有1kV的隔离能力,确保信号隔离和电气安全。
    - 紧凑设计:模块采用7-PIN PDIP和7-pin SOP封装,适合空间受限的设计。
    - 易于使用:集成的保护电路和输出禁用功能简化了系统设计。
    - 符合EMC标准:具备EN55022 Class B EMC性能,有助于满足严格的电磁干扰要求。

    应用案例和使用建议


    - 信号隔离:适用于各种工业控制系统和数据采集系统,以消除接地环路问题。
    - 典型应用:如在工业传感器网络中提供稳定的电源供给,确保数据传输的可靠性。
    - 使用建议:
    - 设计时要注意散热,确保适当的空气流通和散热措施。
    - 在高负载情况下监测热关断状态,以避免过热损坏。

    兼容性和支持


    - 兼容性:模块可与其他TI品牌的DC/DC转换器和电源管理IC兼容,便于系统集成。
    - 技术支持:提供详尽的技术文档和支持服务,包括应用指南和在线社区资源。

    常见问题与解决方案


    - Q: 如何实现多台设备的同步?
    - A: 可通过连接各设备的SYNC引脚来实现多设备的同步。

    - Q: 当设备处于轻载模式时效率如何?
    - A: 在轻载模式下,设备能保持较高的效率,具体数值取决于型号。

    总结和推荐


    DCP01B系列作为一款高性能的隔离式DC/DC转换模块,在信号隔离、电磁兼容等方面表现出色。其紧凑设计和广泛的适用性使其成为许多工业和测试设备的理想选择。综合考虑其卓越的性能和可靠的支持,强烈推荐在相关应用中使用。
    总之,DCP01B系列模块凭借其高效、可靠和易用的特点,非常适合用于工业自动化、通信及测试设备等多种应用场景。

DCP010505DBP-U/700参数

参数
最小输入电压 4.5V
最大输出电压 5V
输出类型 DC,Fixed
开关频率 400KHz
拓扑 -
同步整流器 -
最小输出电压 -
功能 -
最大输入电压 5.5V
输出数量 2
长*宽*高 19.7mm*8.3mm*5.3mm
通用封装 SOP
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 散装,卷带包装

DCP010505DBP-U/700厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DCP010505DBP-U/700数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS DCP010505DBP-U/700 DCP010505DBP-U/700数据手册

DCP010505DBP-U/700封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 65.3128
10+ ¥ 58.5296
30+ ¥ 51.3918
100+ ¥ 49.9643
300+ ¥ 48.0516
1000+ ¥ 46.652
库存: 61
起订量: 1 增量: 700
交货地:
最小起订量为:1
合计: ¥ 65.31
