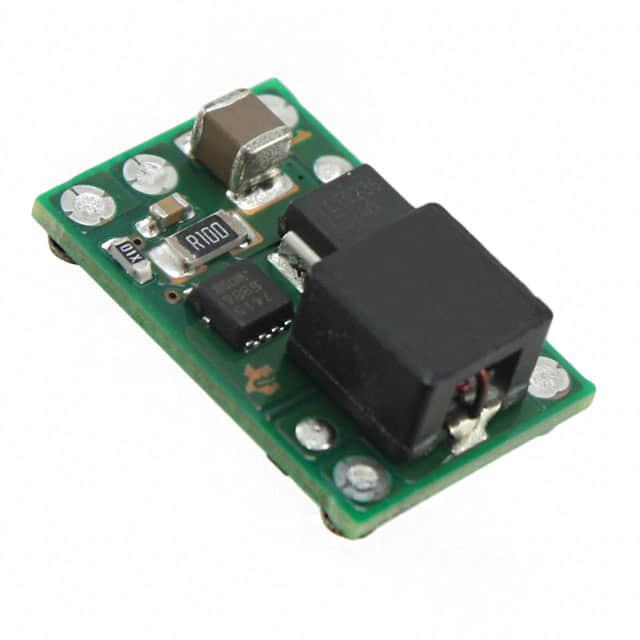

PTN78000AAZT

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 660KHz Adjustable 1 -15V~-3.3V -3.3V 29V 7V SMD 贴片安装 19.1mm*12.7mm*9.1mm
供应商型号: PTN78000AAZT
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 PTN78000AAZT

PTN78000AAZT概述


    产品简介


    产品名称:PTN78000A
    产品类型:宽输入调节式升压降压开关稳压器
    PTN78000A 是一款高效率的宽输入范围升压降压集成开关稳压器(ISR),专为通用电源需求设计,如工业控制、暖通空调系统、测试和测量设备、医疗仪器、交流适配器、汽车、船舶和航空电子设备等。该产品支持正向负电压转换,输出电流可达1.5安培,并具有高达84%的转换效率。

    技术参数


    | 参数 | 值 |

    | 输入电压范围 | 7V 到 29V |
    | 输出电压范围 | -15V 到 -3V |
    | 最大输出功率 | 9W |
    | 最大输出电流 | 1.5A |
    | 工作温度范围 | -40°C 至 85°C |
    | 开关频率 | 440kHz 至 660kHz |
    | 效率 | 最高可达84% |
    | 保护特性 | 欠压锁定、过温关闭 |

    产品特点和优势


    1. 高效率:PTN78000A 具有最高达84%的转换效率,适合需要高效能输出的应用。
    2. 宽输入范围:可处理7V至29V的输入电压,适合多种电源配置。
    3. 输出电流限制:内置输出电流限制,确保安全运行。
    4. 易于集成:采用表面贴装封装,简化设计和生产流程。
    5. 稳定性好:具备温度稳定性,适合在广泛的工作温度范围内使用。
    6. 兼容RoHS:符合RoHS标准,适用于环保要求高的应用场合。

    应用案例和使用建议


    应用案例
    PTN78000A 广泛应用于工业控制系统、暖通空调系统、测试和测量设备、医疗仪器、交流适配器、汽车、船舶和航空电子设备等领域。这些应用均需高性能电源管理来保证系统的稳定性和可靠性。
    使用建议
    1. 输入电容选择:建议使用至少100μF的非陶瓷电容器和9.4μF(两个4.7μF)的陶瓷电容器,并放置在离模块输入引脚0.5英寸以内。
    2. 输出电容选择:建议使用至少100μF的非陶瓷电容器以确保稳定的输出电压。
    3. 电阻选择:为了设置输出电压,必须使用一个电阻连接到 VO Adjust 引脚。根据输出电压的不同,可以选择合适的标准电阻值。

    兼容性和支持


    PTN78000A 可与各种标准电子元件和设备兼容,特别是在上述提到的应用中。德州仪器提供详尽的技术文档和支持服务,包括电路设计指南和故障排除指南,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:如何设置输出电压?
    - 解决办法:通过连接合适阻值的电阻到 VO Adjust 引脚来调整输出电压。具体阻值可参考表1中的标准值。

    2. 问题:输入电压范围有限制吗?
    - 解决办法:最大输入电压为(32 - |VO|)伏特,确保在使用时不超过此限制。
    3. 问题:输出电流限制多少?
    - 解决办法:PTN78000A 的最大输出电流为1.5安培,超过此值可能会导致热关断保护。

    总结和推荐


    PTN78000A 是一款高度集成且高效的升压降压开关稳压器,非常适合用于需要高性能电源管理的应用。它具备高效率、宽输入范围、稳定的输出和过温保护等功能,能够满足各种工业和商业应用的需求。强烈推荐给需要高效电源解决方案的设计师和工程师。

PTN78000AAZT参数

参数
开关频率 660KHz
最小输出电压 -3.3V
最小输入电压 7V
同步整流器 -
最大输入电压 29V
输出数量 1
最大输出电压 -15V~-3.3V
拓扑 -
输出类型 Adjustable
功能 -
长*宽*高 19.1mm*12.7mm*9.1mm
通用封装 SMD
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 散装,卷带包装

PTN78000AAZT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

PTN78000AAZT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS PTN78000AAZT PTN78000AAZT数据手册

PTN78000AAZT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 90
50+ ¥ 88.5
100+ ¥ 86.25
500+ ¥ 82.5
2000+ ¥ 80.25
库存: 1235
起订量: 10 增量: 250
交货地:
最小起订量为:10
合计: ¥ 900
