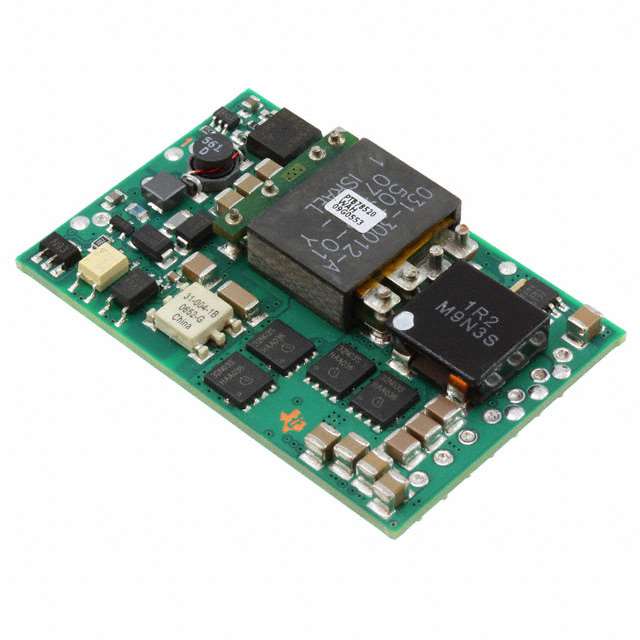

PTB78520WAH

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 225KHz~325KHz Adjustable,DC 1 1.8V~3.6V 1.8V 60V 18V DIP-10 通孔安装 56.4mm*36.8mm*12mm
供应商型号: Q-PTB78520WAH
供应商: 期货订购
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 PTB78520WAH

PTB78520WAH概述

    # PTB78520W 技术手册解析

    产品简介


    PTB78520W 是一款高效率、宽输入电压范围的隔离型直流/直流转换器,具有 20 安培总输出电流能力。它特别设计用于电信和计算环境中的分布式电源架构,尤其是需要多路供电轨功率排序的复杂数字系统。此模块支持 Auto-Track™ 自动跟踪功能,允许与其他下游非隔离式模块同时启动。其主要功能包括 90% 的高效率、宽调整范围的输出电压(1.8 至 3.6 伏特),以及过流保护、过压保护和过温关断机制。
    主要功能
    - 宽输入电压范围:18 至 60 伏特。
    - 两个独立调节输出电压:默认为相同电压值。
    - 过流保护 和 过温保护。
    - 智能远程感测:提供精确的电压调节。
    应用领域
    PTB78520W 广泛应用于电信、计算及嵌入式系统中,典型用途包括服务器电源模块、工业自动化控制以及通信设备的电力分配系统。

    技术参数


    | 参数 | 范围 | 单位 |
    |
    | 输入电压范围 | 18 到 60 | 伏特 |
    | 输出电压调整范围 | 1.8 到 3.6 | 伏特 |
    | 最大输出电流(单通道) | 10 | 安培 |
    | 总输出电流(双通道) | 20 | 安培 |
    | 工作温度范围 | -40 至 +85 | 摄氏度 |
    | 工作频率 | 225 至 325 | 千赫兹 |
    | 过温保护阈值 | ~115 | 摄氏度 |
    其他特性
    - 输出电压精度:±0.6%(典型值)。
    - 负载调整率:±1%。
    - 线路调整率:±1%。
    - 总输出电压变化:±1.5%(典型值)。

    产品特点和优势


    独特功能
    1. Auto-Track™ 功能:支持多个下游非隔离模块的同时启动,简化了复杂的多电源系统设计。
    2. 高效率:在典型负载条件下达到 90% 的效率,显著降低功耗。
    3. 智能远程感测:采用 Smart-Sense 技术实现精确的电压补偿。
    4. 高可靠性:具备过流、过压和过温保护,确保长期稳定运行。
    市场竞争力
    PTB78520W 在效率、灵活性和稳定性方面表现出色,尤其适用于需要高密度集成和复杂电源管理的应用场景。相比同类产品,其更高的性价比使其成为许多高端电源解决方案的理想选择。

    应用案例和使用建议


    典型应用
    1. 电信设备:用于分布式电源架构中的电源分配单元。
    2. 服务器电源模块:支持多电源轨的功率排序。
    3. 工业自动化设备:如 CNC 控制器和机器人控制系统。
    使用建议
    1. 合理选择外部电阻:通过调整 RSET 阻值设置输出电压至所需水平(建议阻值见规格表)。
    2. 注意散热设计:在高负载情况下,确保良好的空气流通以避免过热。
    3. 避免感测回路干扰:若使用远程感测功能,应将 (+)Sense 和 (–)Sense 接到正确位置,并避免插入额外的非线性组件。

    兼容性和支持


    兼容性
    PTB78520W 支持行业标准封装,兼容多种 PCB 设计,并可与其他非隔离模块无缝协作。此外,该产品符合 UL/cUL 60950 和 EN 60950 安全认证。
    厂商支持
    德州仪器 (TI) 提供详尽的技术文档和支持服务,包括在线技术支持平台 [http://power.ti.com](http://power.ti.com) 和定期更新的产品升级信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压超出设定值 | 确认 RSET 阻值是否正确连接,并检查负载条件。 |
    | 启动时输出关闭 | 检查输入电压是否超过 UVLO 阈值。 |
    | 输出电流不足 | 检查输入电源是否满足最小输入电压要求。 |
    | 温度过高报警 | 检查散热设计,增加风扇或加大散热片面积。 |

    总结和推荐


    综合评估
    PTB78520W 是一款高效、可靠且易于使用的隔离型直流/直流转换器,特别适合对多电源轨功率排序有较高要求的应用场景。凭借其出色的性能指标、Auto-Track™ 功能以及智能感测技术,它在市场上极具竞争力。
    推荐使用
    对于需要高效率、多电源轨管理和复杂功率排序的设计项目,PTB78520W 是理想的选择。然而,由于其“不再推荐用于新设计”的状态,建议优先考虑更新替代型号以获取更好的长期技术支持和服务。

    如果您需要进一步了解产品细节或有任何疑问,可通过官方技术支持渠道获取帮助。

PTB78520WAH参数

参数
开关频率 225KHz~325KHz
最大输出电压 1.8V~3.6V
最小输入电压 18V
输出类型 Adjustable,DC
输出数量 1
拓扑 -
同步整流器 -
功能 -
最小输出电压 1.8V
最大输入电压 60V
长*宽*高 56.4mm*36.8mm*12mm
通用封装 DIP-10
安装方式 通孔安装
应用等级 商用级
零件状态 新设计不推荐
包装方式 散装,托盘
